紧凑型气体压力控制装置承载框架结构

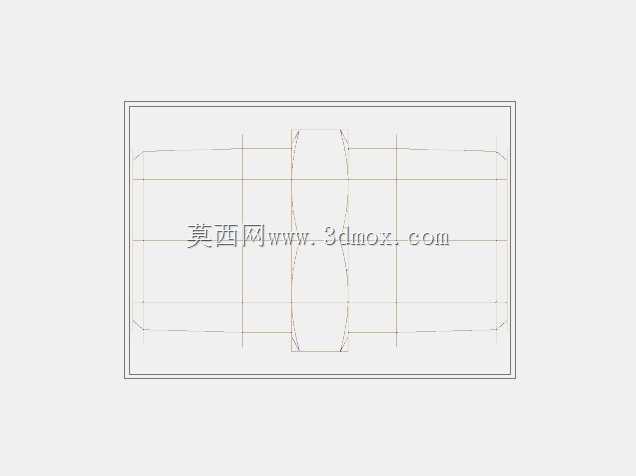

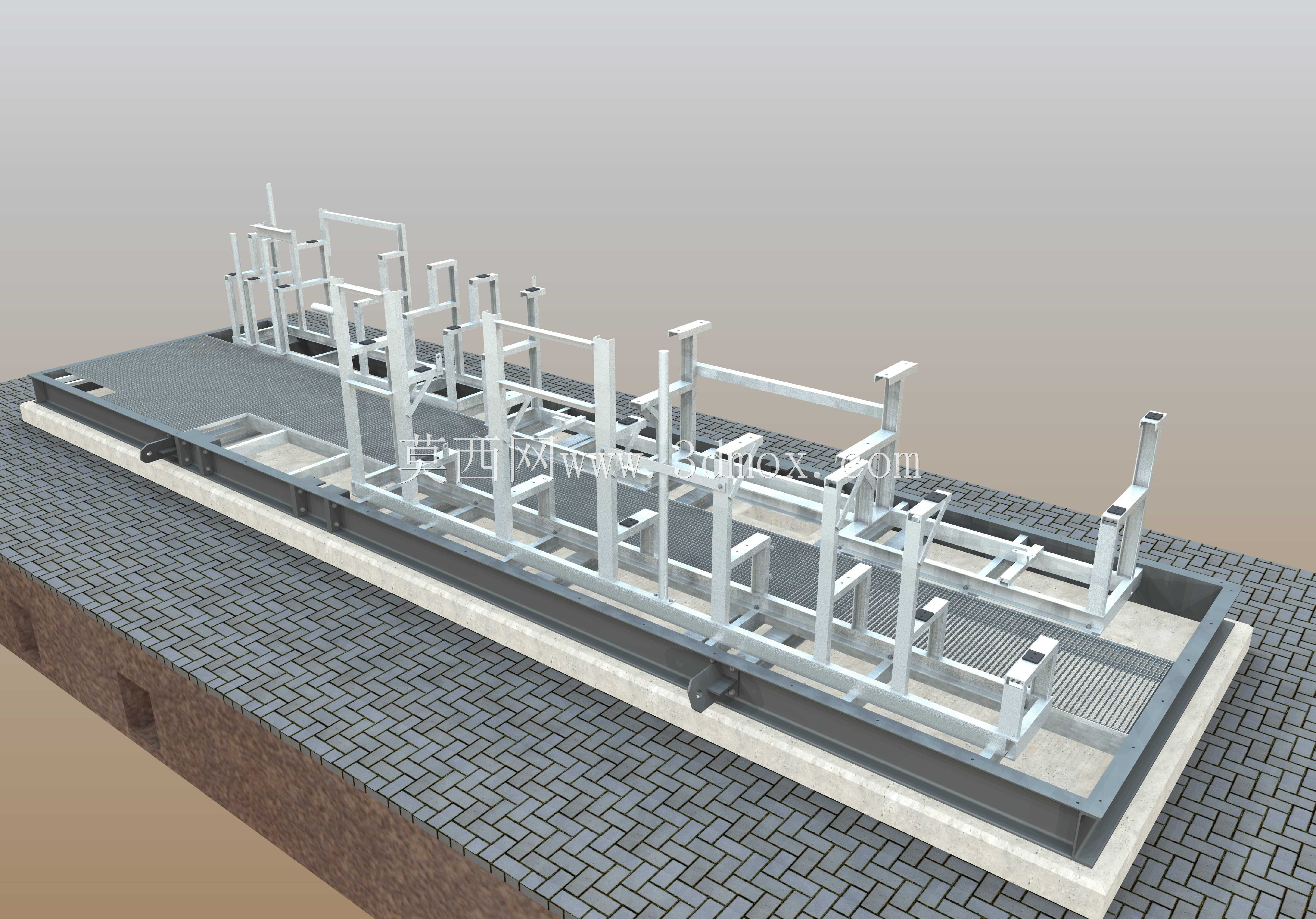

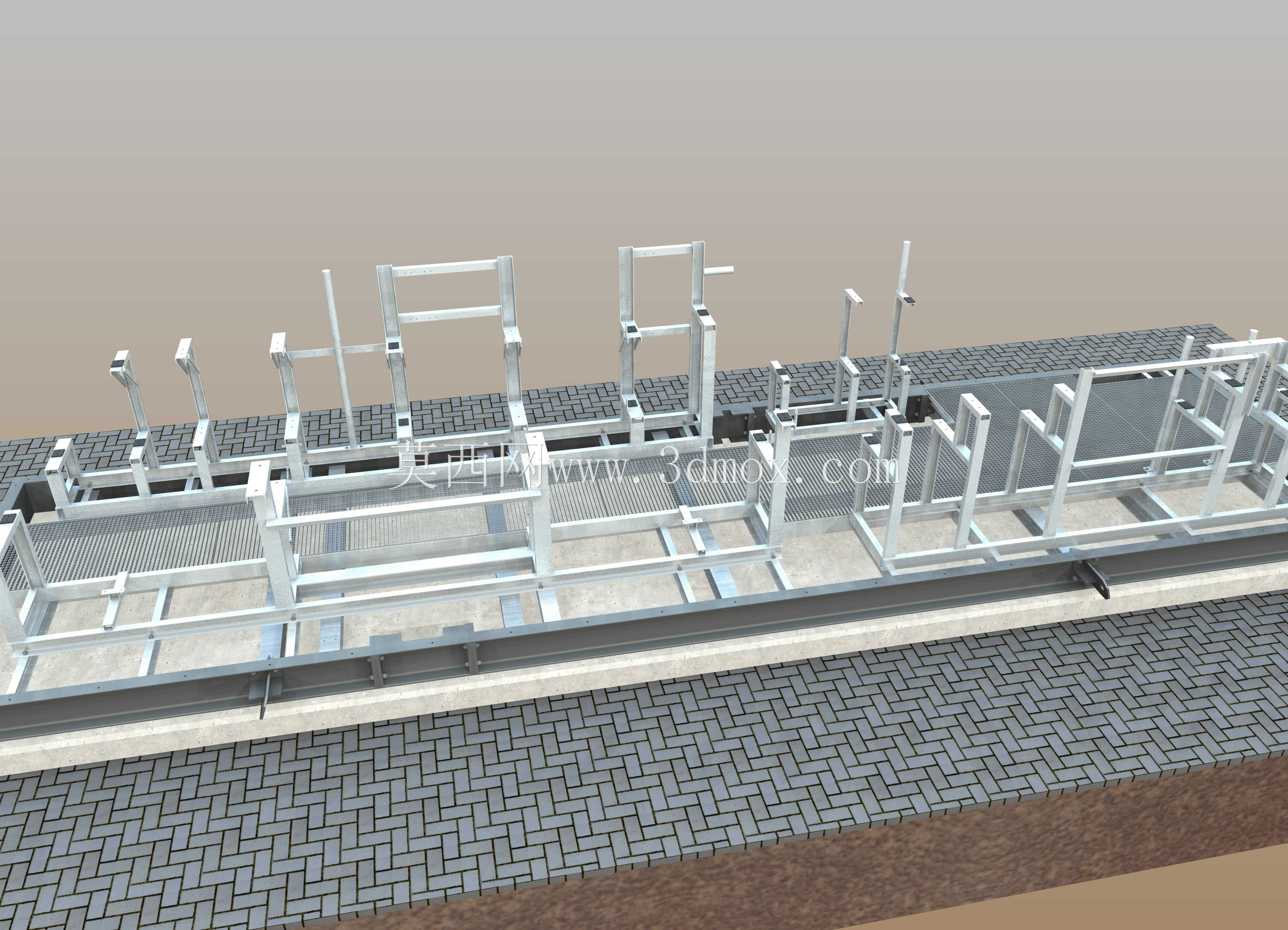

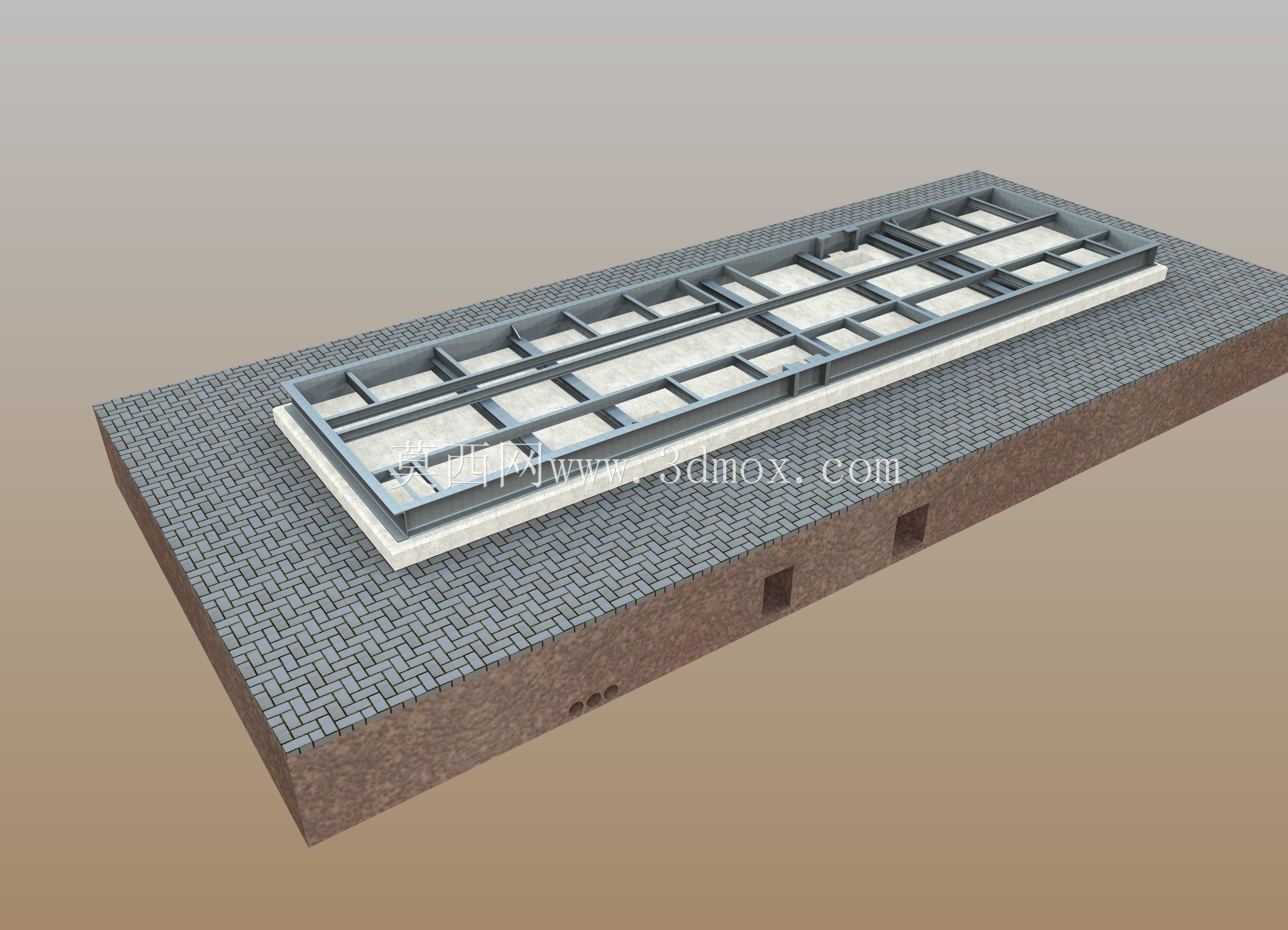

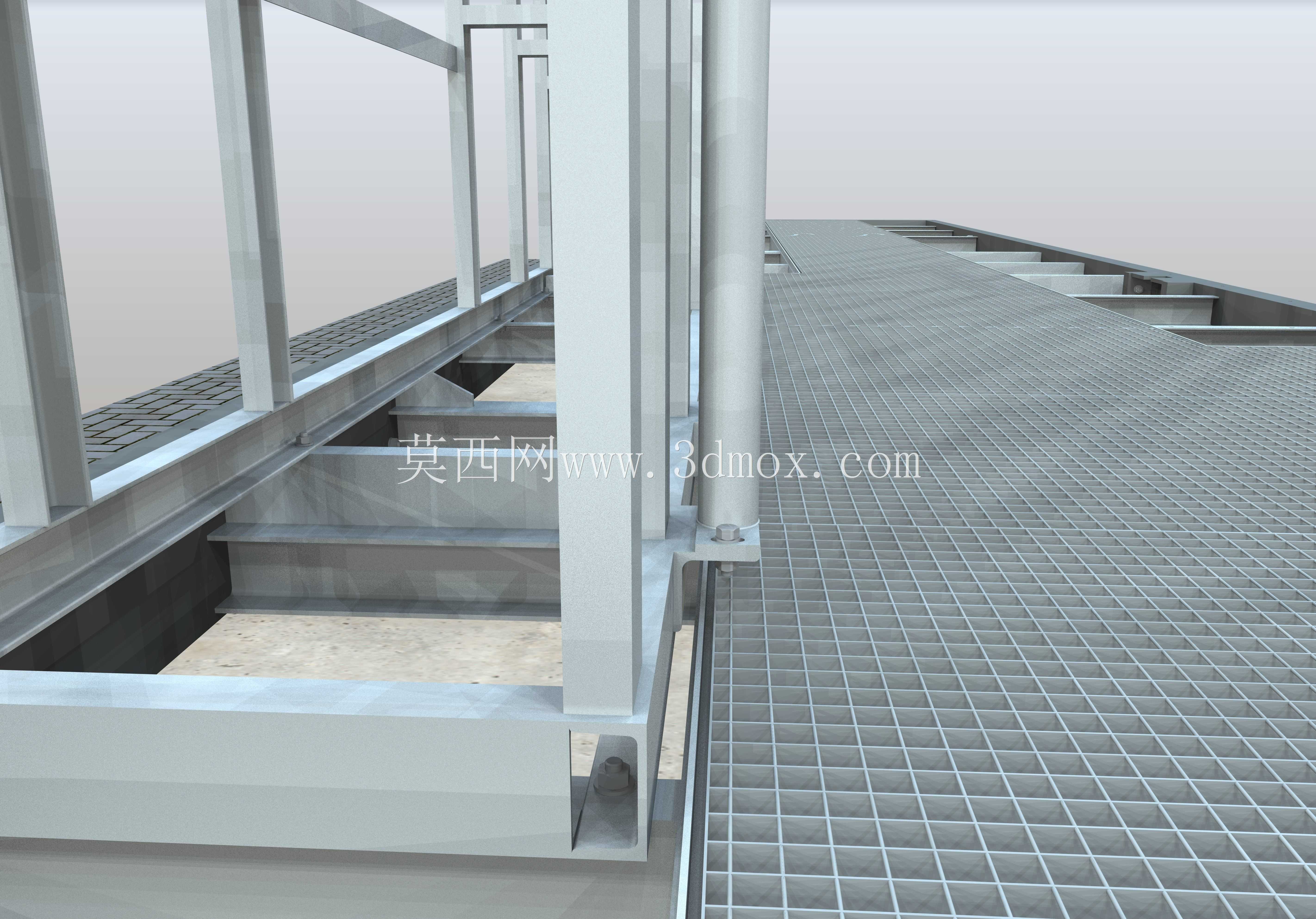

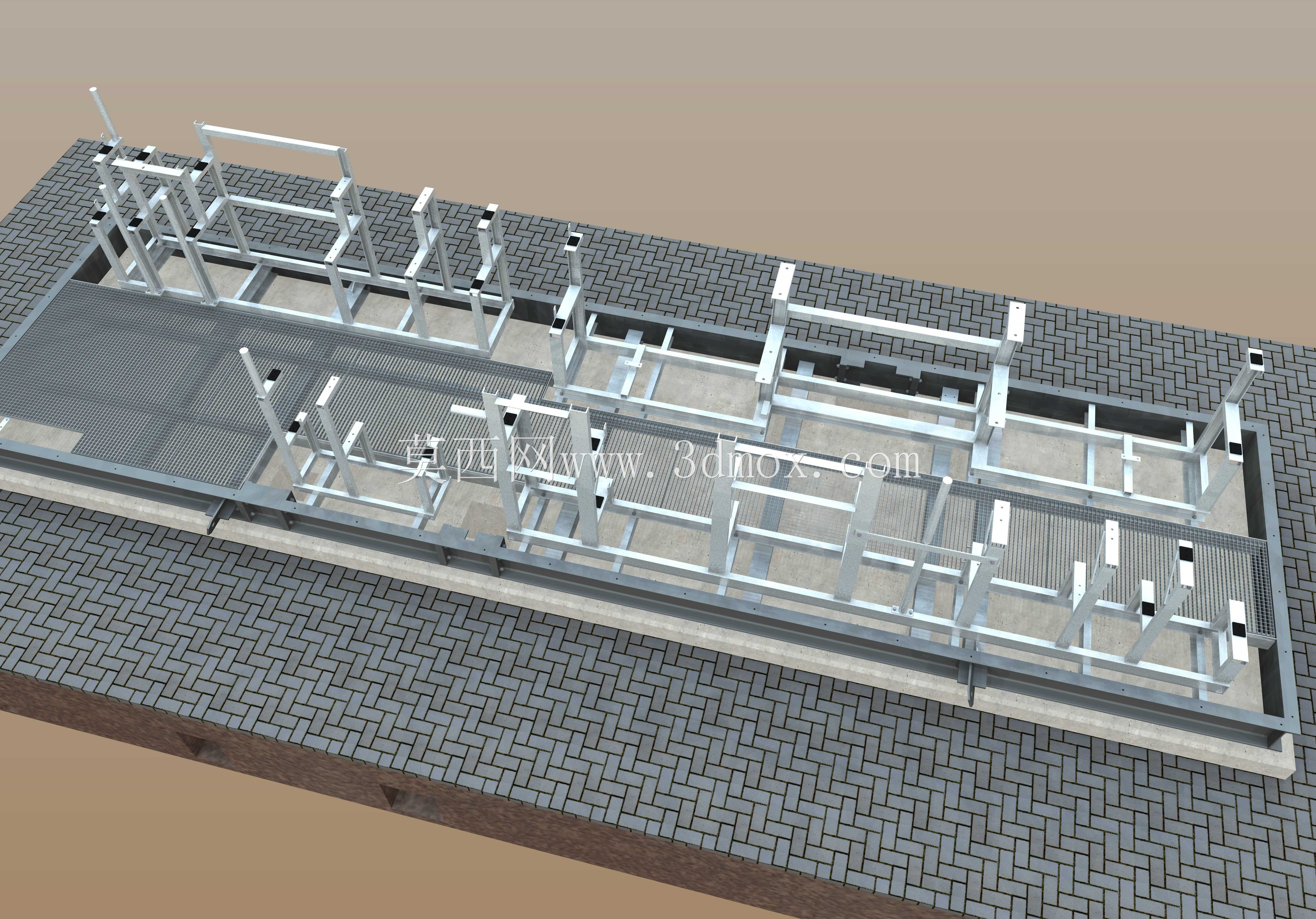

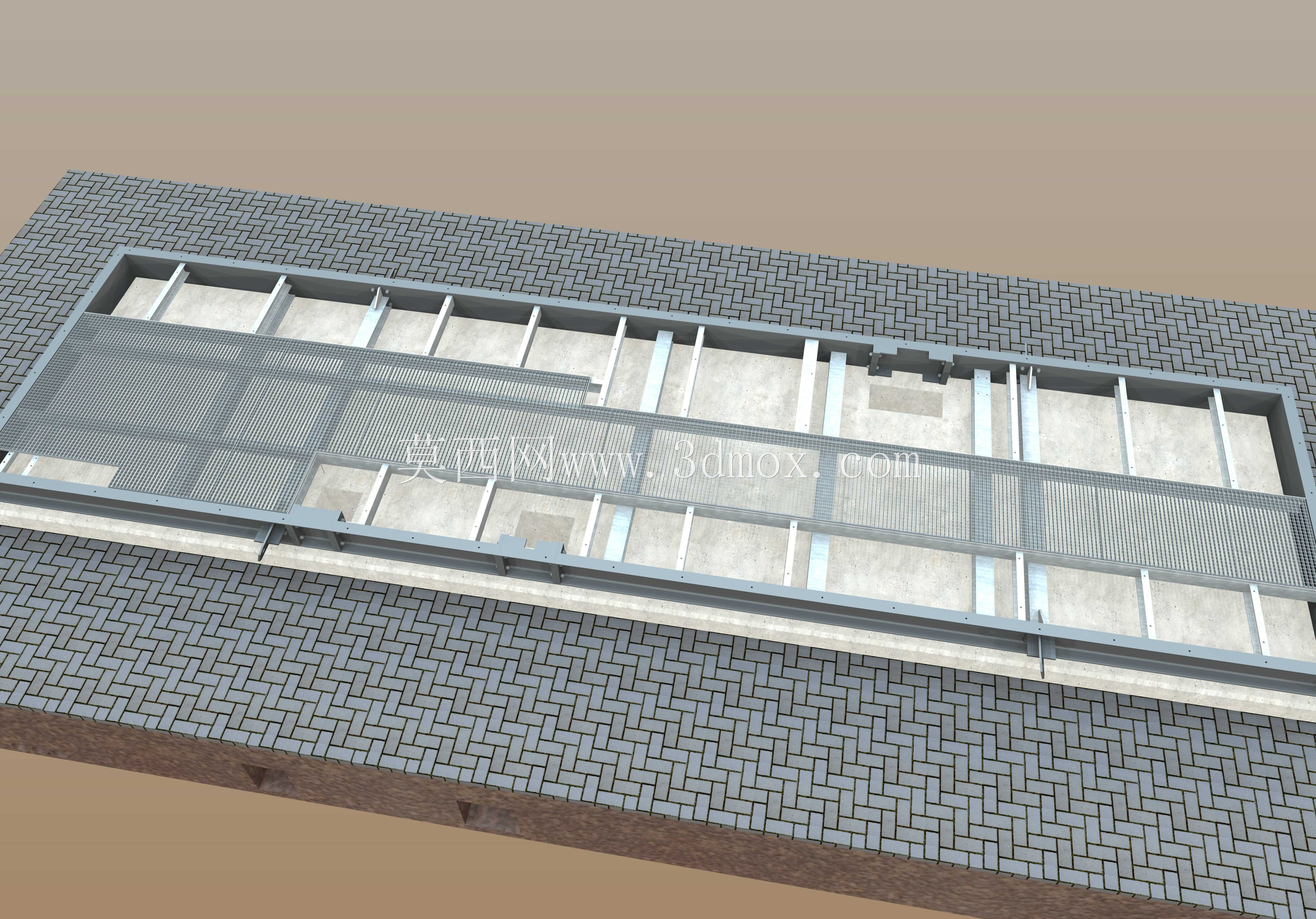

该框架结构专为紧凑型气体压力控制装置设计，核心应用于工业气体调压计量站、厂区集中供气节点、工艺气体预处理工段等场景，承担整套压力调控、计量、管路组件的承载与定位功能，适配现场撬装快装的部署需求，可大幅缩减现场安装的焊接、校准工作量。设计阶段优先考虑撬装设备的运输与安装边界，整体采用模块化分段拼接思路，底部设置通长承载主梁，主梁上方铺设防滑格栅操作面，既满足运维人员巡检站立的承重要求，也能避免工具、小零件掉落至设备下方造成安全隐患。框架的竖向支撑立柱根据上方挂载组件的重量分布做差异化选型，挂载重型调压阀、计量仪表的位置采用加厚矩形方管，其余辅助管路支撑位置采用标准规格型材，在保证整体结构刚度的前提下控制整体自重，避免不必要的材料冗余。立柱上预留多组标准化安装孔位，可适配不同通径的气体管道、切断阀、压力变送器、流量计等组件的安装固定，孔位间距按照行业通用的管路安装间距规范设置，无需现场二次打孔即可完成大部分组件的装配，同时预留了后期运维更换不同规格组件的调整余量。框架侧边设置有防护栏结构，可避免运维过程中人员误碰高压管路接头，同时框架底部预留了与地面基础固定的地脚安装位，可适配膨胀螺栓固定、预埋板焊接两种常见的现场安装方式，安装边界充分考虑了厂区常见的设备通道宽度，整体宽度控制在标准货运车辆的装载限界内，无需拆解即可完成整体运输。框架的管路排布区域做了分层设计，上层走工艺气体主管道，中层布置调压、切断类核心阀组，下层布置计量仪表与排污管路，各层之间预留足够的操作空间，方便日常的仪表读数、阀门操作与故障检修，同时避免不同压力等级的管路交叉干涉，降低气体泄漏后的风险扩散范围。结构设计时充分考虑了户外部署的抗风、抗振要求，各型材连接节点采用满焊加角筋补强的方式，避免长期运行过程中因管路气流脉动、外部环境振动造成连接节点松动，框架表面可根据部署场景做镀锌或喷塑防腐处理，适配化工园区、厂区室外等不同腐蚀环境的使用要求。
