牛奶鱼油加工成套生产管路设备

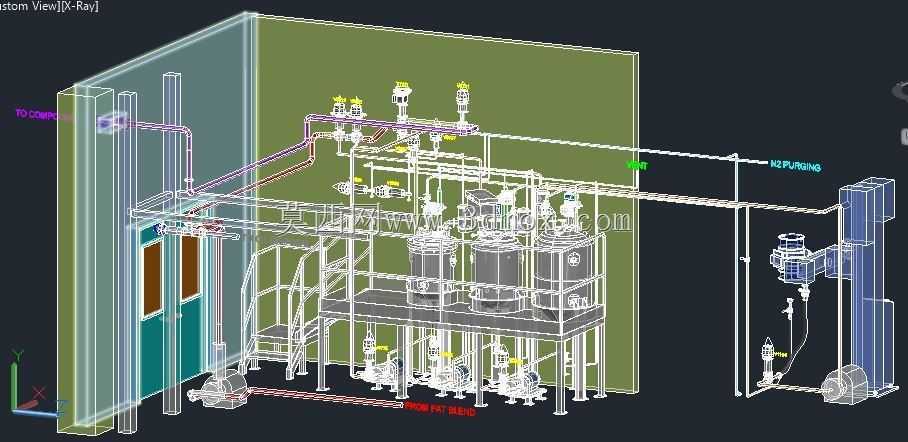

该套设备主要应用于食品加工领域的食用油脂精炼生产场景，针对牛奶鱼油这类热敏性物料的加工特性做了专属管路与罐体布局设计，整套装置集成了物料暂存、输送、反应、管路输送等核心功能单元，可完成从原料进料到半成品输出的连续化加工工序。从三维结构来看，设备整体采用撬装式布局思路，核心反应与暂存罐体集中布置在操作平台区域，平台设置了带护栏的爬梯结构，满足日常操作巡检与设备维护的通行需求，操作面预留了足够的人员活动空间，避免操作过程中出现磕碰干涉。罐体区域的管路排布严格遵循流体输送的阻力优化原则，不同功能的管路采用分层布置方式，上层为工艺物料管路，中层为阀门控制与仪表安装层，下层为泵组输送单元，各管路的转弯处均采用标准圆弧弯头，减少物料输送过程中的阻力损失与残留堆积。泵组单元集中布置在平台底部的地面区域，每台泵的进出口均设置了独立的控制阀门与检修旁路，单台泵故障时可通过旁路切换实现不停机检修，避免生产中断。设备的安装边界充分考虑了车间现有建筑结构的适配性，左侧贴合车间墙体布置，预留了墙体穿管的对接位置，可直接对接车间外部的原料进料管路与公用工程接口，右侧延伸出的成品输送管路可对接后续灌装或深加工工序的设备接口，整套设备的地面安装点位均做了载荷校核，平台支腿与泵组底座的安装位置避开了车间地面的预埋管线区域，安装时无需对现有车间地面做大规模改造。管路系统上配置的各类阀门均采用食品级卫生型结构，与物料接触的内壁做了抛光处理，避免物料残留滋生细菌，满足食品加工的卫生要求，罐体顶部的仪表安装位置预留了足够的检修操作空间，可方便后期校准与更换仪表。整套设备的布局还考虑了日常清洁的需求，平台底部与泵组周边均预留了清洁操作空间，地面区域无卫生死角，可满足生产区域的日常清洁消杀要求。
