汽车发动机进排气控制凸轮轴结构设计

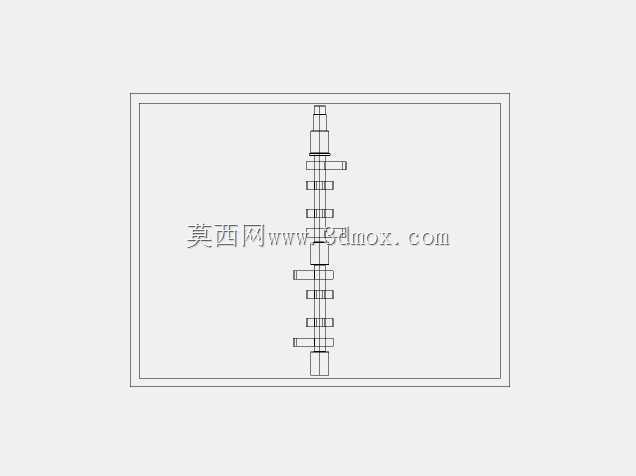

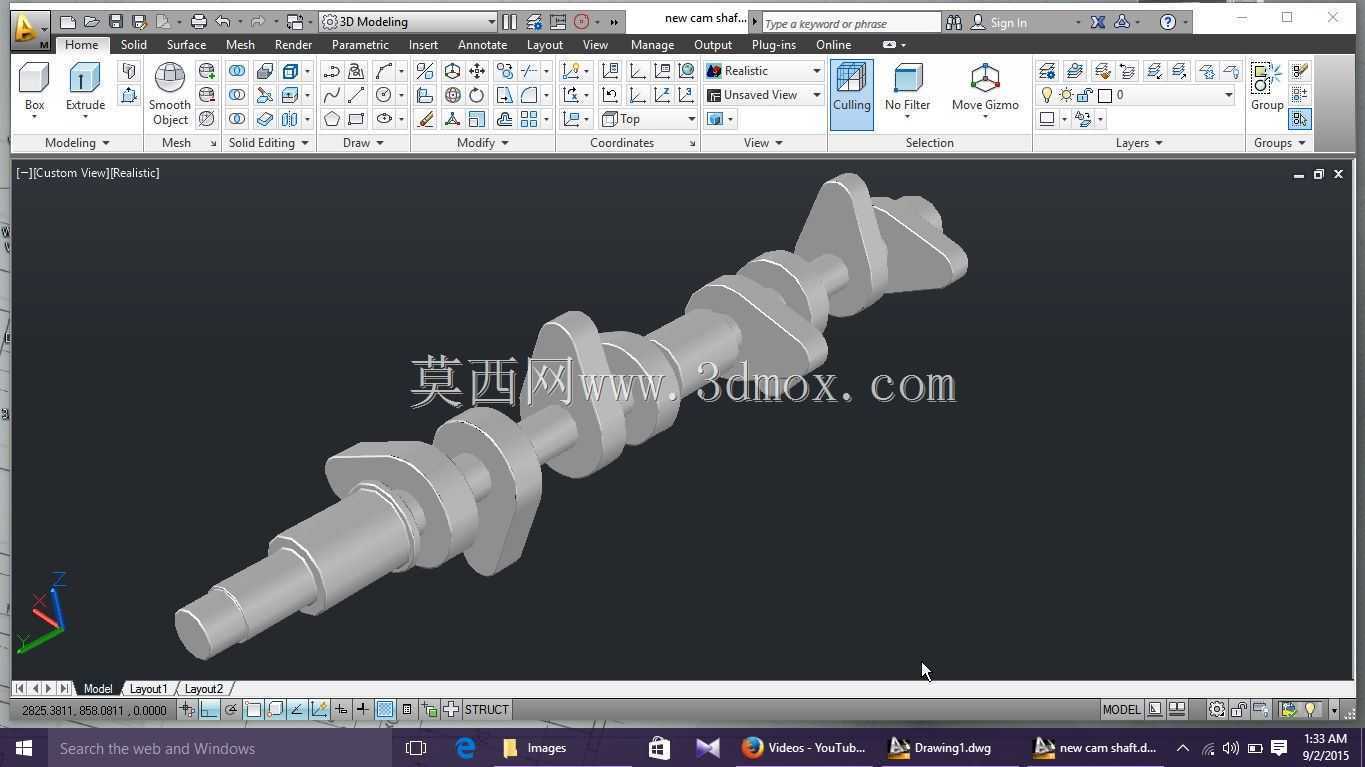

在往复式内燃机的配气机构设计中，凸轮轴是直接决定气门开启正时、升程曲线的核心执行零件，其型线精度、安装同轴度、表面耐磨性能直接影响发动机的充气效率、怠速稳定性与全工况动力输出表现。这款凸轮轴采用整体式合金钢锻造基体，沿轴向依次布置多组进排气凸轮桃尖，相邻凸轮间设置等直径支撑轴颈，轴身预留有润滑油道连通孔，装配时通过轴瓦支撑在气缸盖的凸轮轴轴承座内，前端通过正时链轮或正时皮带轮与曲轴输出端保持固定相位传动，尾端可集成信号触发轮为曲轴位置传感器提供转速与相位参考信号。从实际应用场景来看，这类凸轮轴广泛适配直列四缸、六缸自然吸气或涡轮增压汽油机，部分小排量柴油机的顶置凸轮轴配气结构也会采用同构型设计，在装配时需要严格保证各缸凸轮桃尖的相位夹角与设计值偏差控制在±0.5°以内，支撑轴颈的同轴度公差需控制在0.02mm范围内，避免运转过程中出现卡滞、气门开闭时序错乱导致的活塞撞气门故障。设计过程中，凸轮桃尖的型线并非简单的偏心圆弧，而是结合缓冲段、工作段、回落段的多段高阶多项式曲线拟合而成，既要保证气门开启速度满足充气效率要求，又要控制落座速度避免气门与气门座圈出现冲击磨损，同时凸轮表面会采用高频淬火或渗碳处理，表面硬度达到HRC58-62，配合中空充钠或轴身油道的强制润滑结构，降低凸轮与挺柱接触面的接触应力与磨损速率。安装边界方面，这款凸轮轴的总长度适配对应缸数的气缸盖宽度，各支撑轴颈直径从前端到尾端采用阶梯递减设计，方便从气缸盖前端整体穿入装配，轴端的定位台肩尺寸与正时轮的定位销孔位置严格匹配原厂安装尺寸，不需要额外修改即可直接替换同型号机型的原厂零件，在做三维建模时，需要重点校验凸轮型线与气门挺柱的接触轨迹，避免出现点接触或偏磨，同时要预留出气门弹簧压缩行程的安全间隙，确保高转速工况下气门不会出现飞脱现象。
