四足仿生蜘蛛旋翼飞行载具机架结构

这款仿生结构机架的设计初衷，是探索陆空两栖小型载具的结构融合可能性，将多旋翼飞行平台的起降支撑结构与仿生爬行足结构做一体化整合，打破传统旋翼机架仅靠简易支脚完成起降支撑的设计局限。从实际应用场景来看，这类结构可适配复杂地形的作业需求，在山地、废墟、凹凸不平的硬质地面环境中，四组仿生足结构可提供更大的支撑接触跨度，相比传统直杆式起落架，能降低起降时侧翻的概率，同时在落地后可依托足端结构完成小范围的位置调整，无需启动旋翼即可完成短距离的地面挪动，适合在巡检、勘探类作业场景中，减少旋翼频繁启动带来的能耗与安全风险。

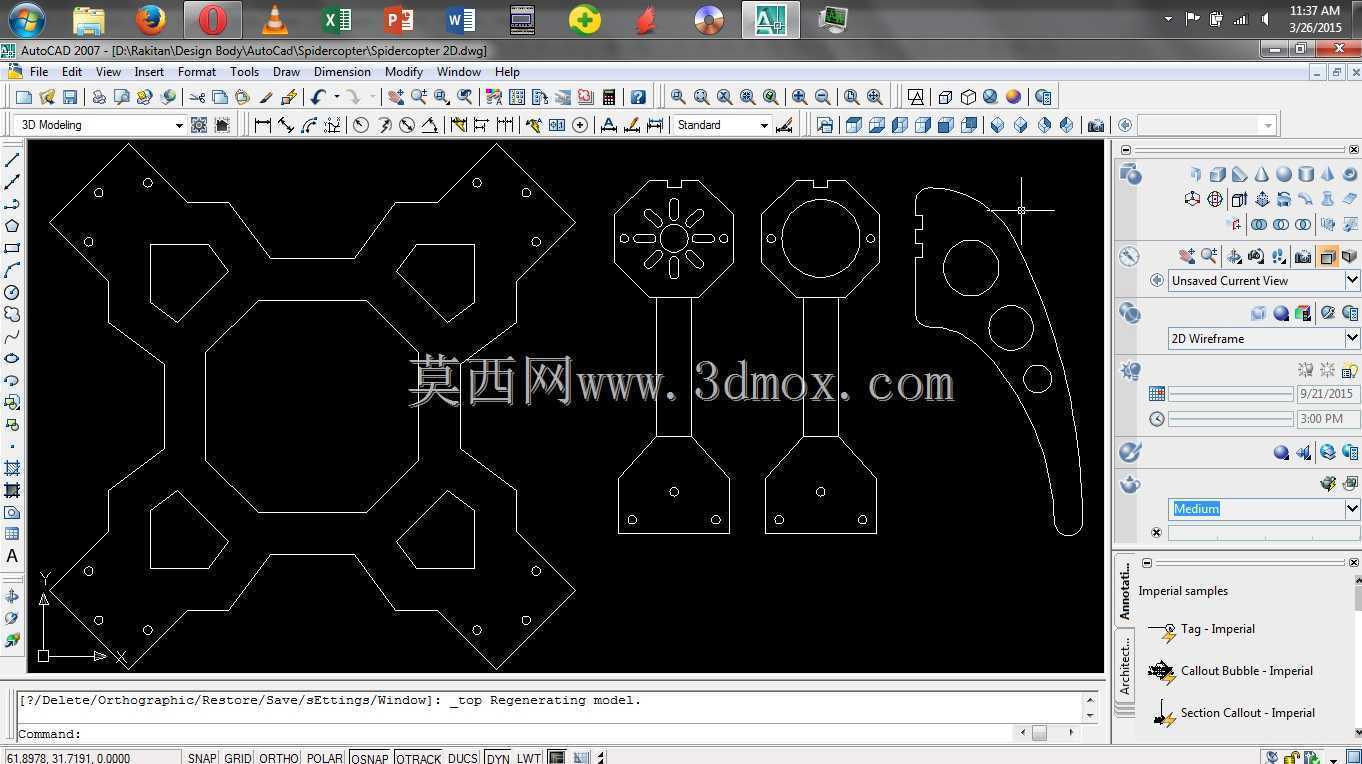

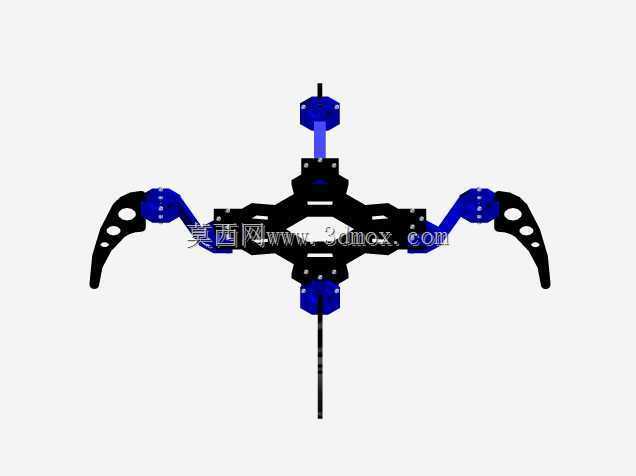

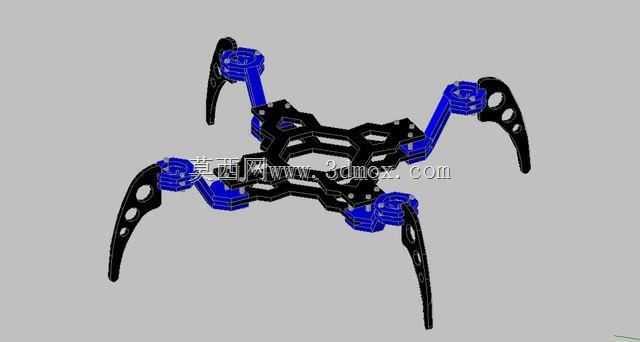

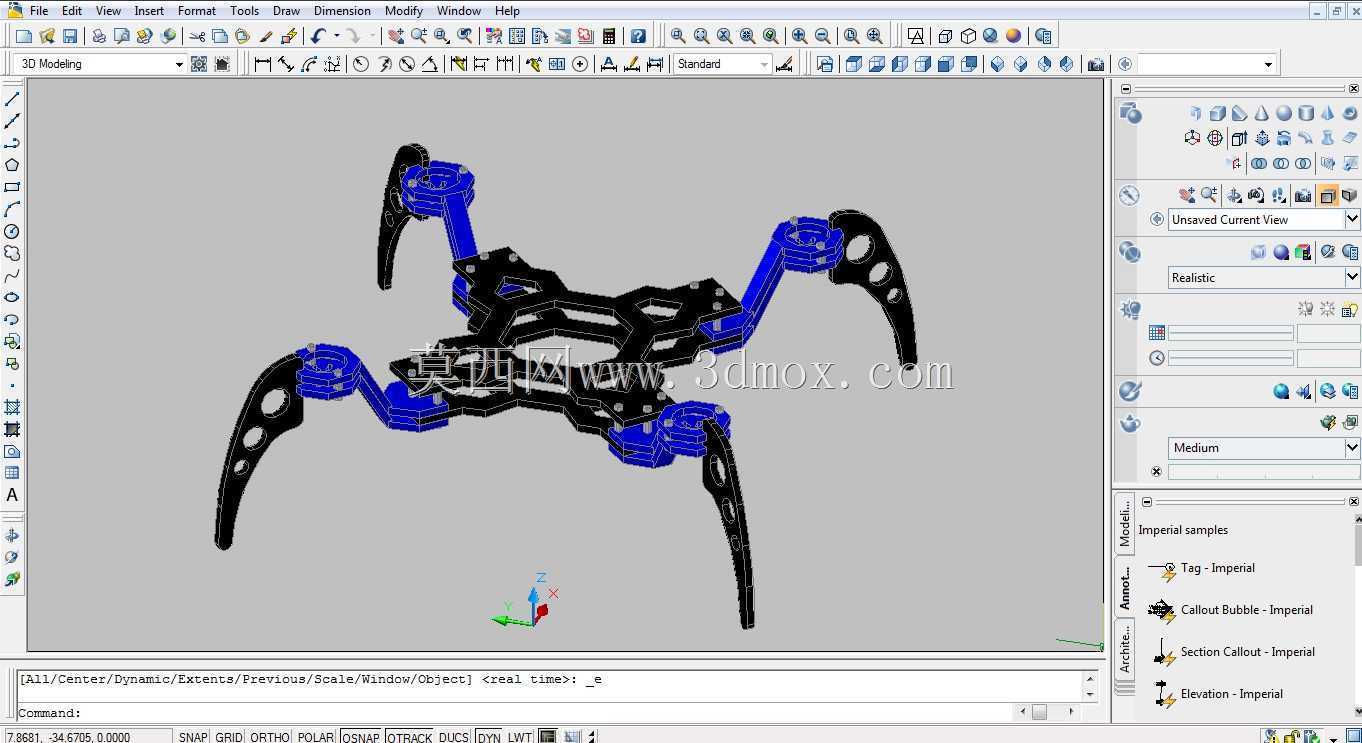

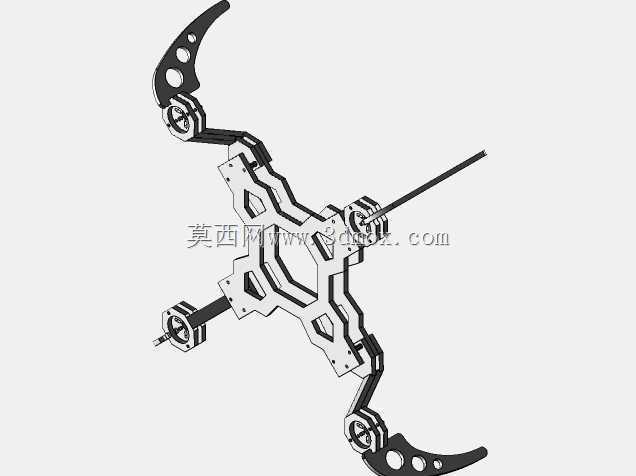

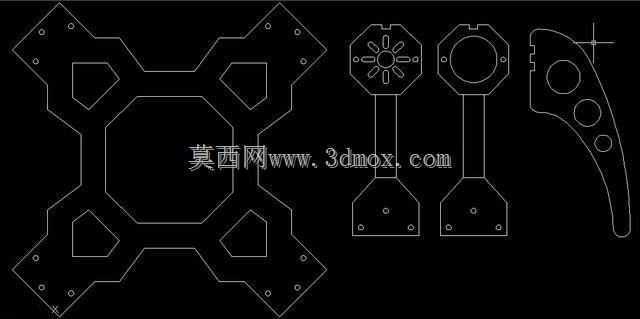

设计过程中优先考虑了结构的轻量化与刚度平衡，主体框架采用镂空式的层叠结构设计，在保证机架整体抗扭刚度的前提下，尽可能去除非受力区域的材料冗余，四组足臂与主体框架的连接位置做了加强筋过渡处理，可承受起降时的冲击载荷，同时足臂末端做了弧形收窄设计，既可以在地面支撑时分散应力，也能在飞行过程中减少空气阻力带来的扰动。从安装边界来看，主体框架中心预留了飞控、电池、动力电调的安装位，四组足臂的上端位置可直接安装旋翼动力组件，无需额外加装延伸机臂，整体结构的外接安装孔位统一采用标准间距，可适配市面上主流的小型旋翼动力套装，足端的接触位置预留了防滑脚垫的安装槽，可根据作业地面的材质更换不同摩擦系数的脚垫，提升地面停靠时的稳定性。

需要注意的是，该结构目前属于实验性设计方案，尚未完成全工况的载荷测试，在实际装机使用时，需要根据所选动力组件的实际拉力、整机重量，对足臂与主体连接位置的受力情况做进一步校核，尤其是在硬着陆工况下，足臂根部的应力集中区域需要做针对性的加强处理，避免出现结构断裂的情况。另外在飞行状态下，四组足臂的外形会对下洗气流产生一定的扰动，实际调试飞控参数时，需要针对该结构的气动特性调整PID参数，保证飞行姿态的稳定性，若需要搭载任务载荷，可在主体框架的底部预留的挂载位安装对应设备，挂载时需注意整机重心落在机架中心位置，避免出现重心偏移影响飞行控制精度。
