比尔通干肉切片器结构设计

该切片装置主要面向肉干加工、熟食门店及家庭厨房中对比尔通等风干肉制品进行定厚切片的作业场景。风干后的比尔通肉质紧实、纤维粗硬，普通厨刀切割费力且厚度不均，本装置通过杠杆式压切结构，将手部施加的下压力集中于刀刃线附近，使刀片沿固定轨迹完成剪切，降低操作强度并提高切片一致性。

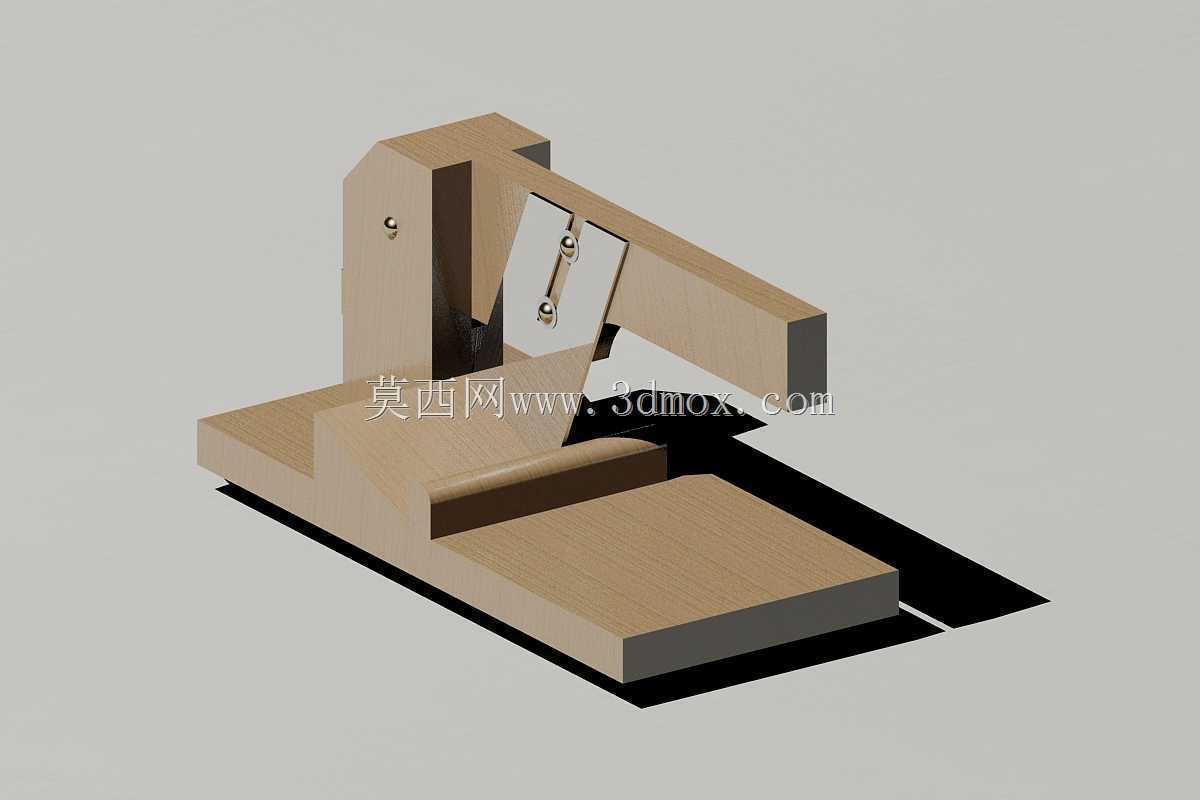

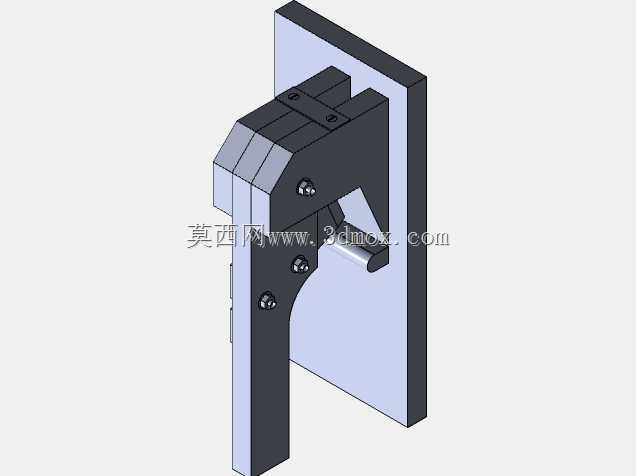

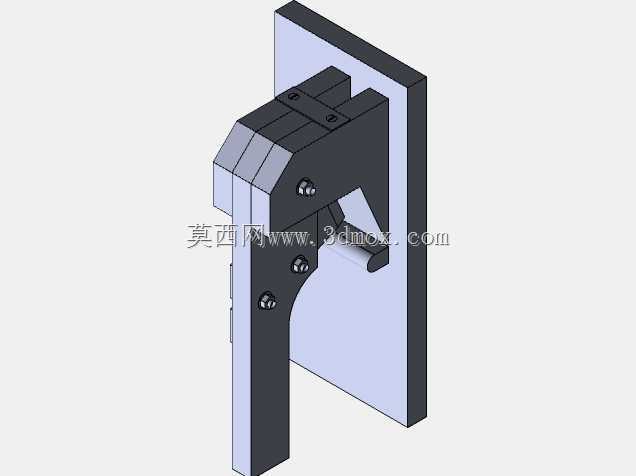

从结构组成看，设备由底座、立式支撑臂、摆动刀架、导向压杆及刀片夹持组件构成。底座采用平板式结构，前部预留物料放置平台，后部与立式支撑臂连接，形成稳定的L形承力框架。摆动刀架通过销轴铰接在支撑臂上部，刀架下端安装长条形刀片，刀片与底座平面保持设定夹角，下压时刀刃由后向前逐步切入物料，类似铡切原理，可减少对硬质肉干纤维的挤压撕裂。

设计思路上，整体采用开放式布局，物料送入方向不受封闭壳体限制，便于处理长条状肉干。支撑臂与底座之间设置斜向加强筋，抵消切割过程中产生的倾覆力矩；刀架两侧配置导向柱或定位螺钉，用于约束刀片侧向间隙，避免长期使用后出现刀刃偏摆。刀片夹持部位设计为可拆换结构，松开紧固件即可取下刀片进行修磨或更换，维护时不需要整体拆解机架。

操作时将肉干平放于底座平台并推送至刀刃下方，按压刀架上部手柄即可完成一次切片；抬起刀架后继续送料，可实现连续切片。底座平台可根据需要增设挡料板或厚度调节螺钉，通过限制物料进给位置控制切片厚度，满足不同食用习惯对薄片、厚片的需求。

从安装边界看，该装置属于台式手动工装，底部平面为主要安装与放置基准，可直接平放于操作台，也可通过底座预留孔位用螺钉固定在木质或金属台面上。布置时需在刀架抬起方向预留足够空间，避免手柄与后方物体干涉；前部送料区应保留平整台面，便于长条肉干连续送入。整体高度控制在单手可舒适按压的范围内，底座长宽以保证切制时不翘头为原则，支撑臂跨距则需大于常见肉干宽度并留出手指避让空间。

结构建模时需重点关注铰接孔同轴度、刀刃与底座间隙以及刀架运动轨迹。铰接处可采用销轴配合耐磨衬套，降低反复摆动造成的磨损；刀片安装面应设置定位台阶，保证重装后刀刃位置重复一致。底座与支撑臂的连接区域承受主要弯矩，板材厚度、折弯高度及加强筋位置需根据手压力和物料硬度进行校核，防止框架变形导致切片卡滞。该结构没有复杂传动件，制造门槛较低，适合作为小型食品加工工装或手动切割设备进行进一步细化设计。
