可调角度虎钳支撑夹持工装

这套可调角度支撑夹持结构，核心用于机加工工位中对异形件、斜面工件的稳定装夹，替代传统平口钳只能水平夹持的局限。在实际车间场景里，小型铣削、钻孔、去毛刺工序常遇到带倾斜安装面的零件，直接用标准虎钳装夹需要反复垫斜铁、打表找正，耗时且重复定位精度差，该结构通过弧形导向槽与锁紧销轴的配合，可快速将夹持工作面调整至所需倾角并锁死，减少辅助装夹时间。

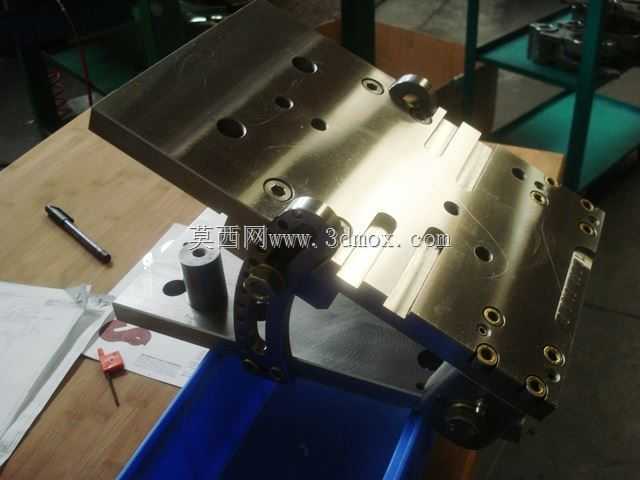

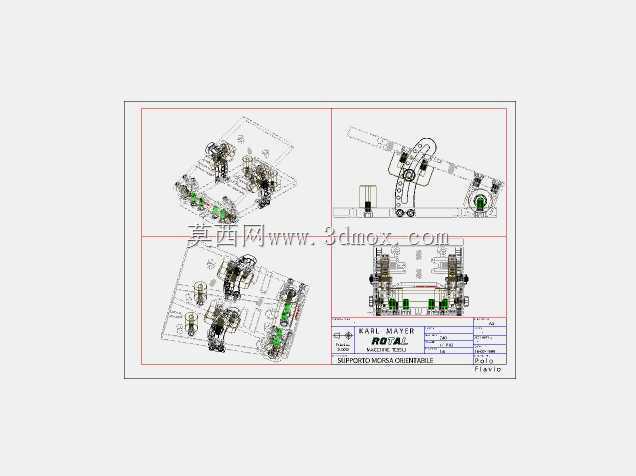

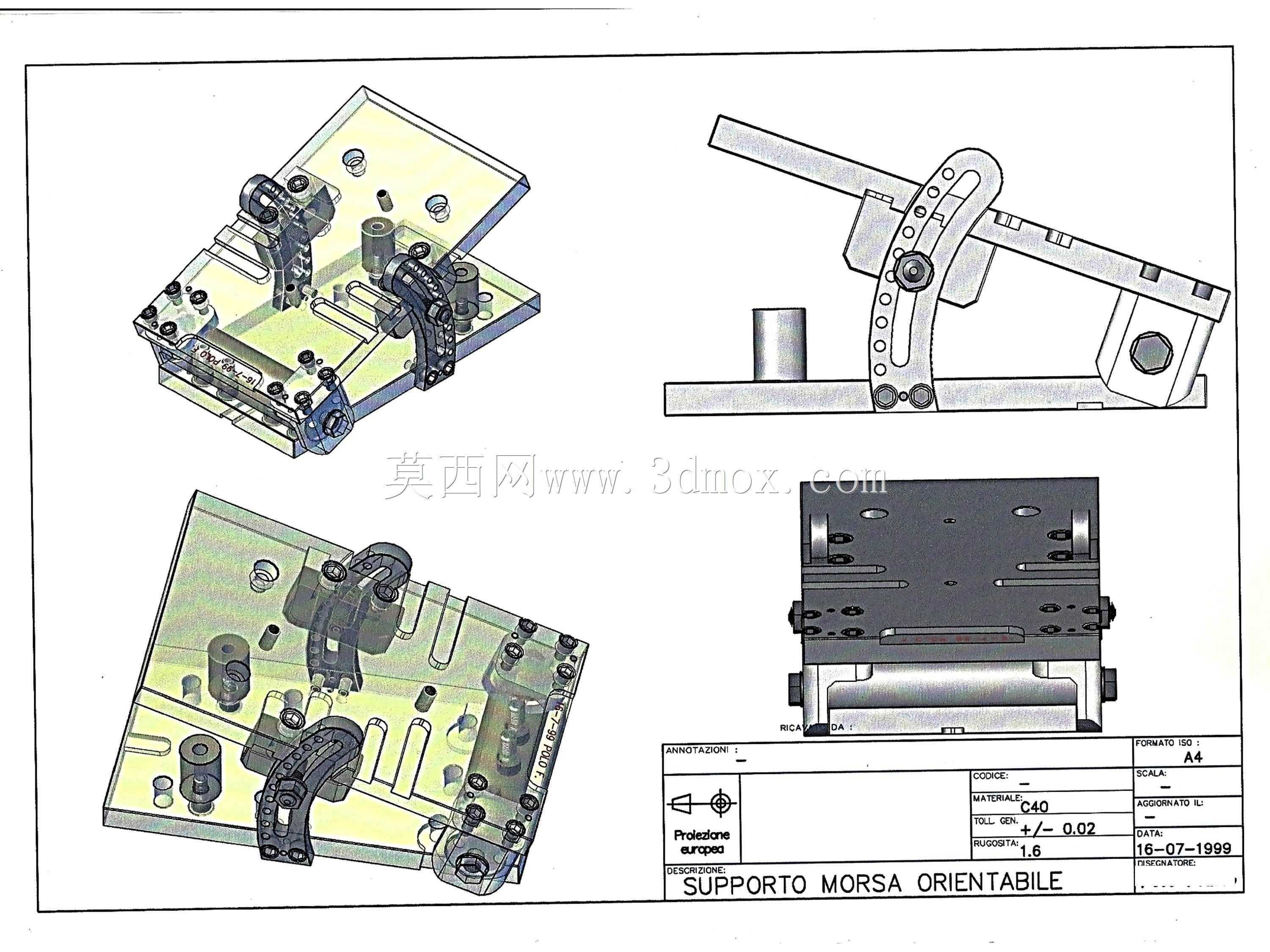

从功能结构看，底座采用平板式安装面，四周分布沉头固定孔，可直接通过内六角螺栓固定在机床工作台或标准T型槽平台上，安装边界规整，不需要额外改造工作台面。上部夹持模块通过两侧弧形导轨与底座铰接，弧形槽上开设等距定位孔，调整时松开锁紧件，沿弧面转动上钳体至目标角度后插入定位销并锁紧，即可实现多角度刚性支撑。钳口部分预留标准安装槽，可根据工件材质更换软爪、硬爪或异形钳口，适配不同粗糙度与夹持力要求。

设计思路上优先保证装夹刚性，底座与转动座均采用厚实板材加工，铰接点选用大直径销轴，避免切削受力时出现颤振或角度偏移。弧形导向槽的行程覆盖常用的倾斜加工范围，既满足斜面钻孔、斜槽铣削的常见工艺需求，又不会因转动半径过大造成整体结构臃肿。底座上集成的定位基准面可与工作台靠铁贴合，快速完成工装自身的找正，无需每次重新校正坐标系。

从安装尺寸边界判断，整体底座长宽适配小型加工中心与台式钻床的工作台面，高度在锁紧状态下不会超出机床常用加工行程，转动至最大倾角时，钳体边缘也不会与机床主轴或防护罩发生干涉。各润滑点与锁紧操作位置均布置在工装外侧，操作人员在机床前门即可完成角度调整与锁紧，无需深入加工区域，操作安全性更好。

该结构同时可作为检测工位的可调支撑使用，在三坐标检测或划线工序中，将工件调整至便于测针或划线头接触的角度，避免多次翻转工件带来的基准误差。整体没有复杂的传动元件，维护点仅集中在铰接销轴与锁紧螺杆处，日常只需定期清理切屑、补充润滑脂即可保持稳定工作。
