德国1957年PL-35脉动喷射发动机结构模型

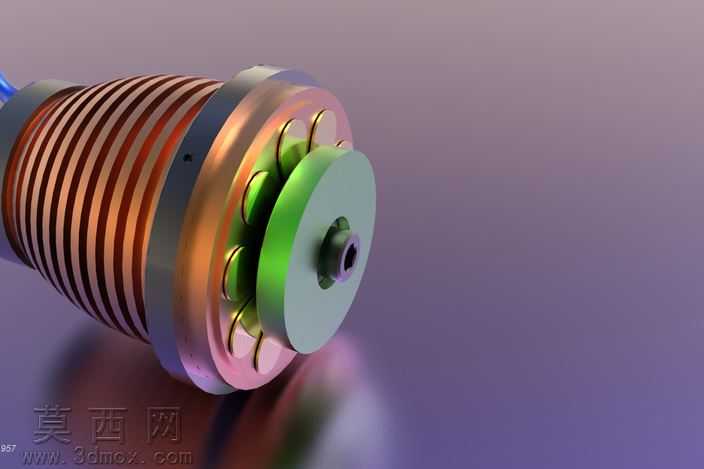

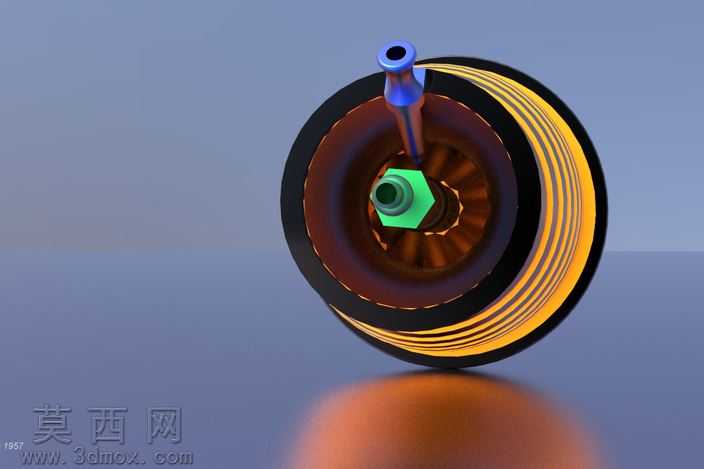

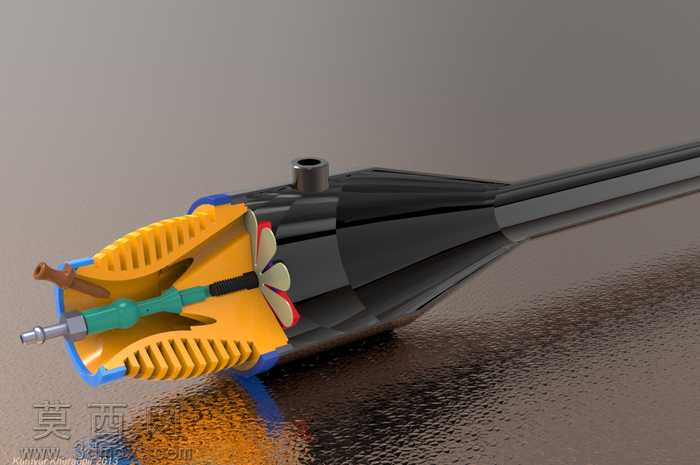

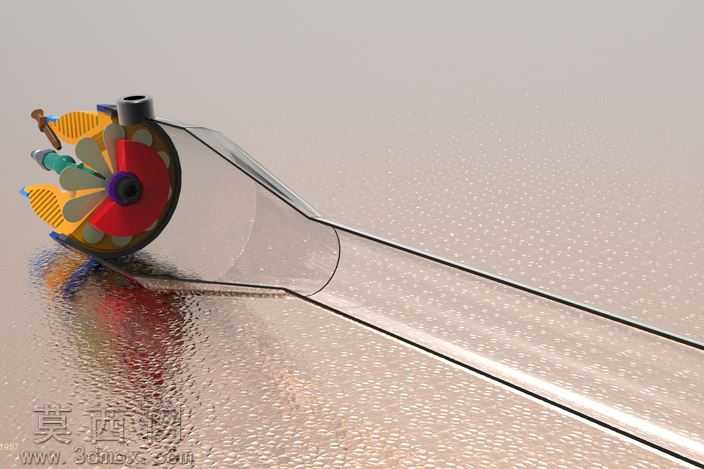

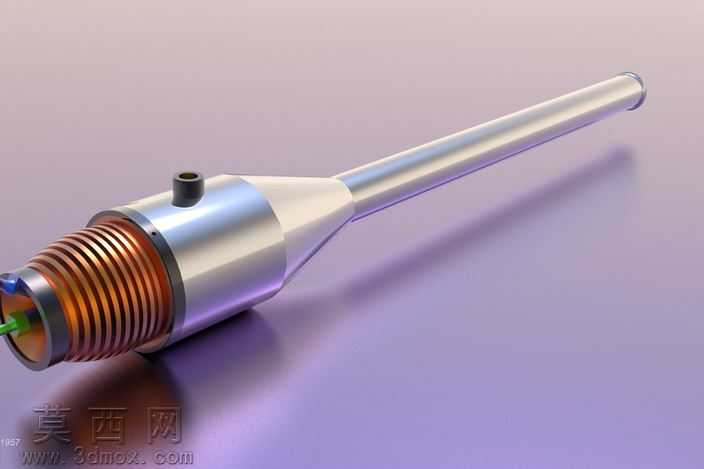

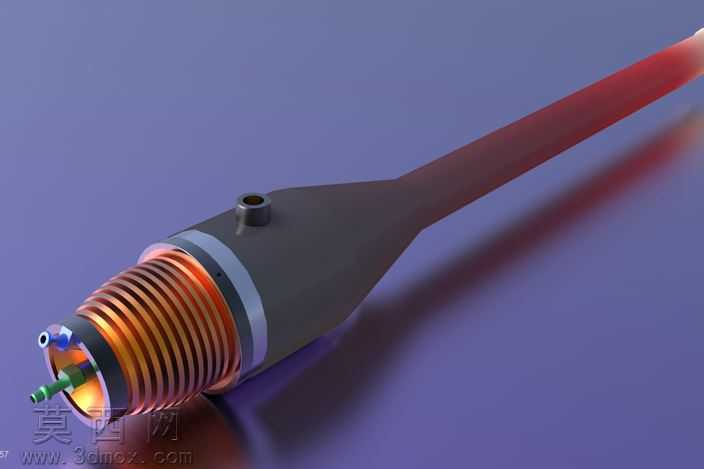

本模型为德国1957年推出的LuhmannPL-35脉动喷射发动机三维建模作品，建模过程严格还原该款早期喷气动力装置的真实结构比例，首先通过查阅同期脉动喷射发动机的技术史料确定整体外形轮廓，采用自顶向下的建模思路完成整体装配搭建。建模阶段优先构建发动机的核心流道结构，从前端进气段的导流格栅开始，逐段完成进气单向阀组、混合燃烧室、尾喷管收敛段的实体建模，其中进气端的格栅结构采用阵列特征完成均匀排布，保证每一片导流叶片的角度、厚度完全符合早期脉动发动机的进气设计逻辑，避免气流在进气段产生不必要的紊流。燃烧室部分还原了该款发动机的独特扩压腔结构，对腔体内壁的曲面过渡做了连续曲率处理，保证脉动燃烧过程中气流压力波的传导路径与真实工况一致，同时对喷油嘴、点火组件的安装位做了精准的位置约束，还原零部件间的装配配合关系。尾喷管部分采用渐变扫掠特征完成收敛扩张段的曲面构建，保证喷管内壁的光滑度，还原脉动喷气发动机依靠尾喷管形成压力振荡完成工作循环的结构特点。材质与渲染阶段，针对不同零部件做了差异化的材质分配：发动机外壳采用高温氧化处理的深色金属材质，添加细微的使用划痕与高温灼烧的色泽变化，还原老式航空发动机的使用质感；内部导流叶片、阀片组件采用轻量化的黄色合金材质，突出内部结构的辨识度；喷油管路、阀芯组件分别做了铜质金属、硬质工程塑料的材质区分，不同材质的粗糙度、金属度参数经过反复调试，在渲染光影下能够清晰区分不同功能的零部件。渲染场景采用哑光深色反光台面，搭配柔和的侧方主光源与底部补光，既突出发动机剖面结构的层次感，也通过台面的微弱反射强化模型的整体立体感，剖面展示的处理方式能够让观者直观理解脉动喷射发动机从进气、油气混合、脉动燃烧到喷气输出的完整结构逻辑，完整呈现这款上世纪中期德国脉动喷气发动机的设计特点。
