手持式涡轮增压喷射装置结构设计

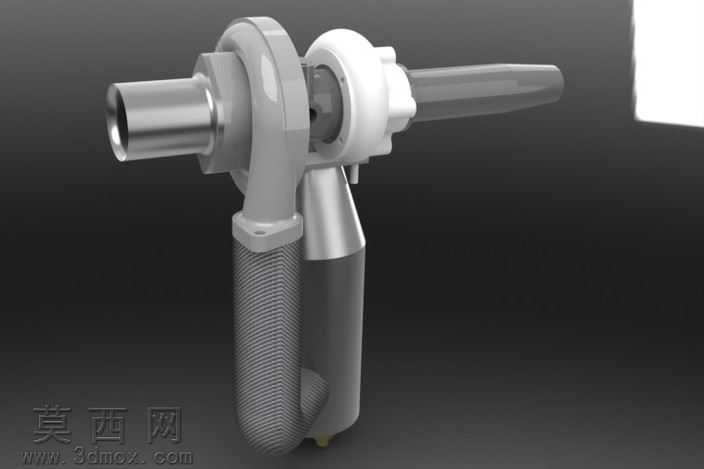

本作品为手持式涡轮增压喷射装置的三维设计成果，建模阶段依托参数化三维设计软件完成全结构的精准搭建，首先对装置的核心涡轮增压腔体进行曲面建模，通过放样、扫描等特征命令构建出涡轮流道的顺滑曲面，保证气流在腔体内的流通路径符合增压动力学要求，避免出现直角转折造成的气流损耗。装置的握持部分采用人机工程学设计思路，建模时参考成年人手部握持尺寸，对握把的弧度、粗细进行反复调整，握把表面的防滑纹理通过阵列特征结合曲面包覆命令实现，还原真实防滑结构的凹凸质感，同时保证握持时的贴合度。装置的金属连接端采用回转体特征建模，通过拉伸、旋转、倒角等命令构建出标准的管路连接接口，接口处的密封槽结构做了精细化处理，保证装配后可实现可靠密封，避免工作介质泄漏。材质渲染阶段，对装置不同部件赋予差异化材质：金属管路部分赋予抛光不锈钢材质，调整反射率与粗糙度参数，还原金属部件的冷硬光泽与细微磨砂质感；涡轮腔体的白色塑料部件赋予哑光工程塑料材质，添加细微的颗粒质感模拟注塑件的真实表面；握把的防滑部分赋予带纹理的软胶材质，调整凹凸贴图参数让防滑纹理呈现真实的触感视觉效果；前端的喷射管采用半透明磨砂材质，模拟耐高温工程塑料的视觉特征。结构设计上，装置将涡轮增压模块集成在枪式机身内，通过内部流道将进气端的低压气流经涡轮加速增压后从前端喷口高速喷出，握把内部预留了控制阀门的安装空间，扳机结构与内部阀芯做了联动装配设计，可实现喷射流量的线性控制，整体结构紧凑，各部件之间的装配间隙经过合理设置，既保证装配精度又预留了后期实物制作的公差余量。设计过程中重点优化了涡轮腔体与喷射管的同轴度，通过基准轴对齐约束保证增压后的气流可直线喷出，减少紊流产生，同时对装置的整体重心进行调整，将重量较大的涡轮部件靠近握持位置，降低长时间手持操作的疲劳感。
