甘油填充式加速度油压力表三维设计

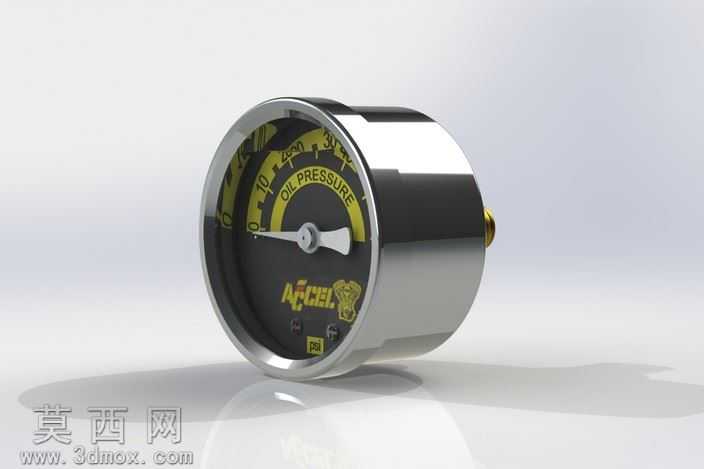

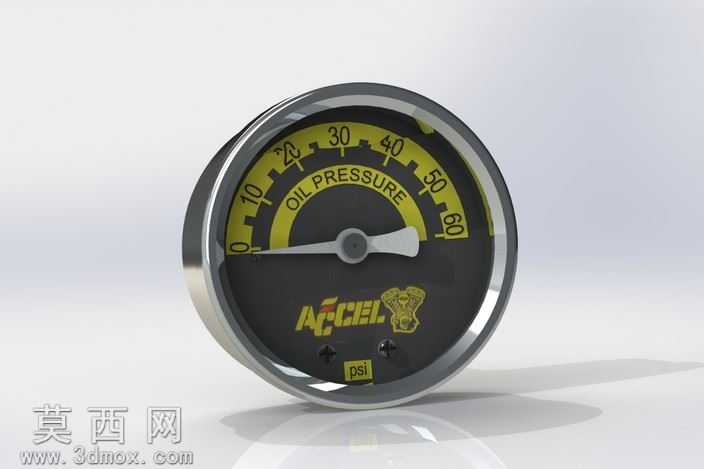

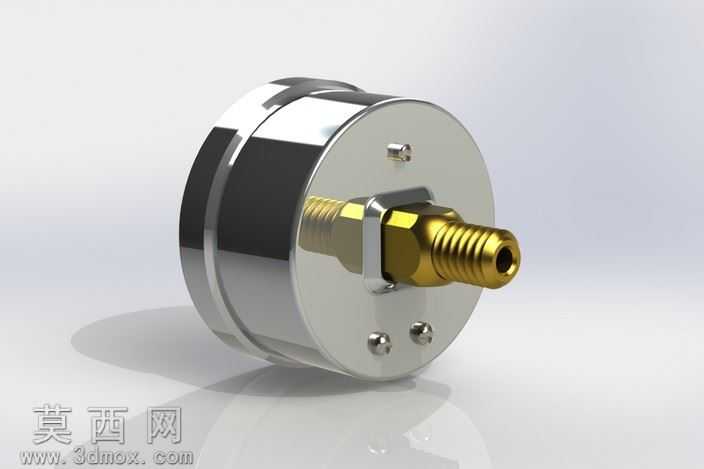

本作品为甘油填充式加速度油压力表的三维建模设计，整体建模过程围绕实物的结构还原与视觉真实感展开，首先通过SolidWorks完成基础结构的参数化建模，先绘制表盘的圆形基体轮廓，确定表壳的金属包边厚度、表盘内凹深度等核心尺寸，再逐步构建指针、刻度标识、品牌标识区、底部调节结构等细节部件，保证各部件的装配间隙符合实际仪表的生产装配逻辑。建模过程中对表盘的刻度区域做了分层处理，黄色警示刻度环与黑色主表盘做了独立的实体拆分，方便后续材质赋予时区分不同区域的视觉效果，指针部分采用薄型拉伸实体建模，还原金属指针的轻薄质感与尖端指向的精准形态，表壳部分采用旋转凸台命令生成环形金属外壳，边缘做了微小的圆角处理，还原金属冲压表壳的圆润边缘特征，避免尖锐棱角带来的不真实感。渲染阶段针对不同部件匹配对应的材质属性，表壳金属部分采用镀铬金属材质，调整反射率与粗糙度参数，模拟亮面金属的环境反射效果，同时保留轻微的磨砂质感避免过度镜面失真；表盘黑色基底采用哑光塑料材质，降低反射强度突出刻度标识的可读性，黄色刻度环采用半哑光的工程塑料材质，与黑色基底形成清晰的视觉层次；指针部分采用抛光不锈钢材质，提高高光反射强度，突出指针的金属立体感；表盘上的印刷标识采用贴图方式附着，调整贴图的凹凸参数模拟油墨印刷的轻微凸起触感，底部的psi单位标识也做了对应贴图处理，还原实物的标识细节。模型内部结构还原了甘油填充式压力表的核心设计思路，预留了甘油填充的腔体空间，明确了表盘与表壳之间的密封结构位置，对应加速度工况下甘油阻尼缓冲的功能需求，甘油填充结构可以在车辆加速、振动工况下抑制指针的剧烈抖动，保证压力读数的稳定准确，适配摩托车等存在持续振动的使用场景。整体建模严格遵循实物的比例尺寸，各部件的装配关系完整，没有出现结构干涉问题，渲染输出的效果还原了金属表壳的光泽、表盘的色彩对比以及玻璃表蒙的轻微透光反射效果，完整呈现了这款加速度油压力表的外观特征与结构特点，可用于车用仪表的结构展示、教学演示以及相关产品的设计参考。
