双作用拨叉式气动阀门驱动执行机构

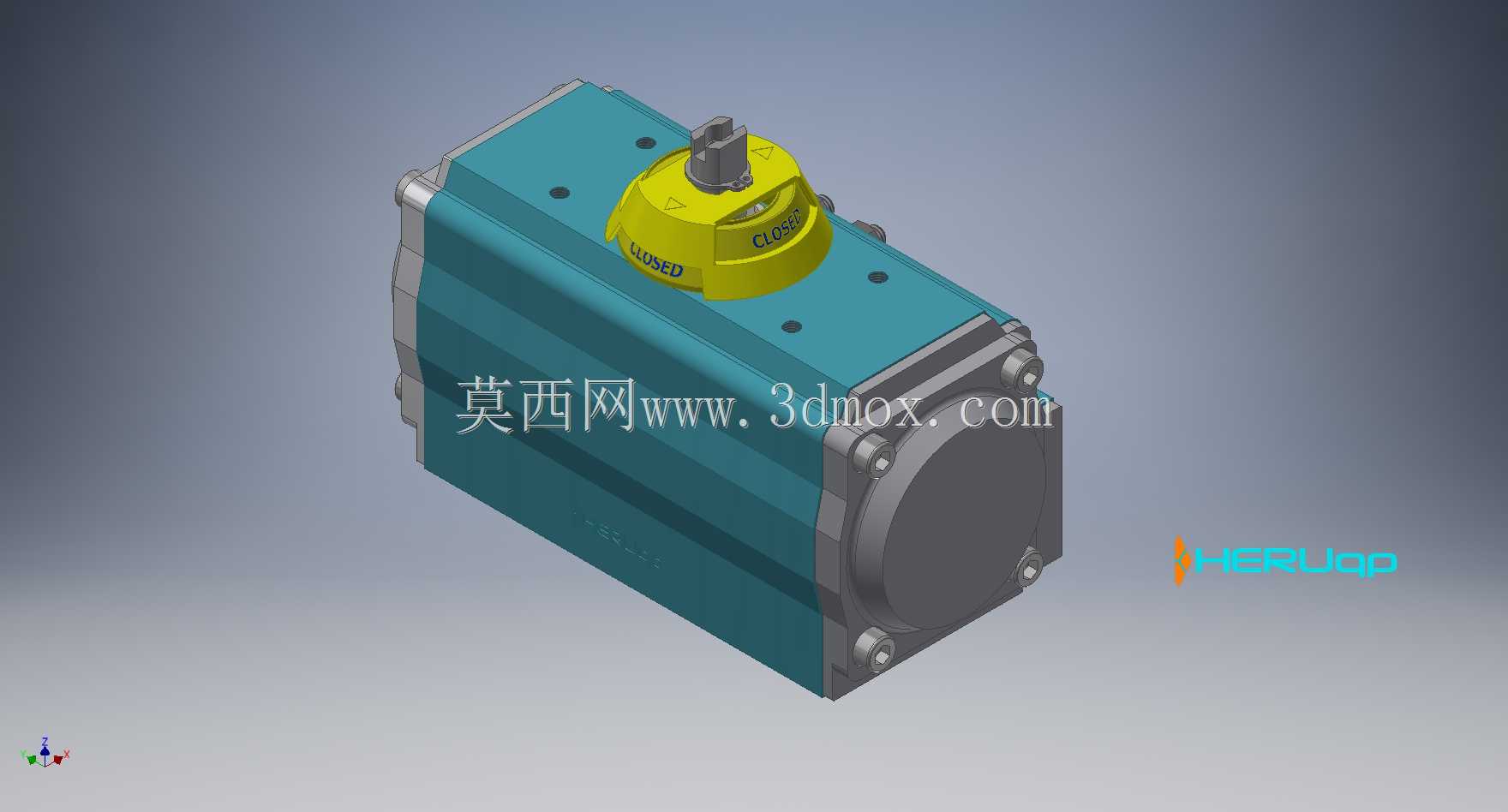

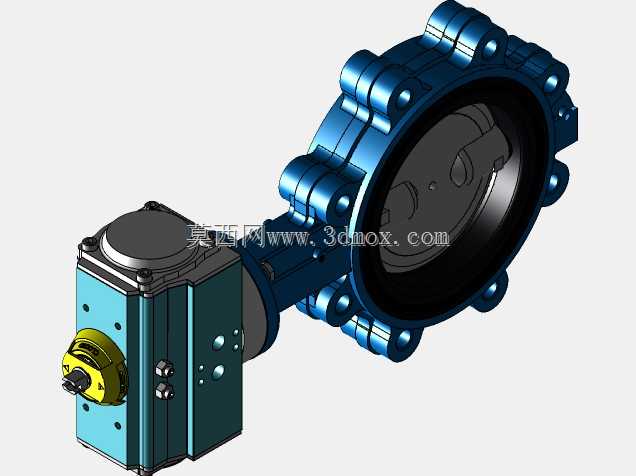

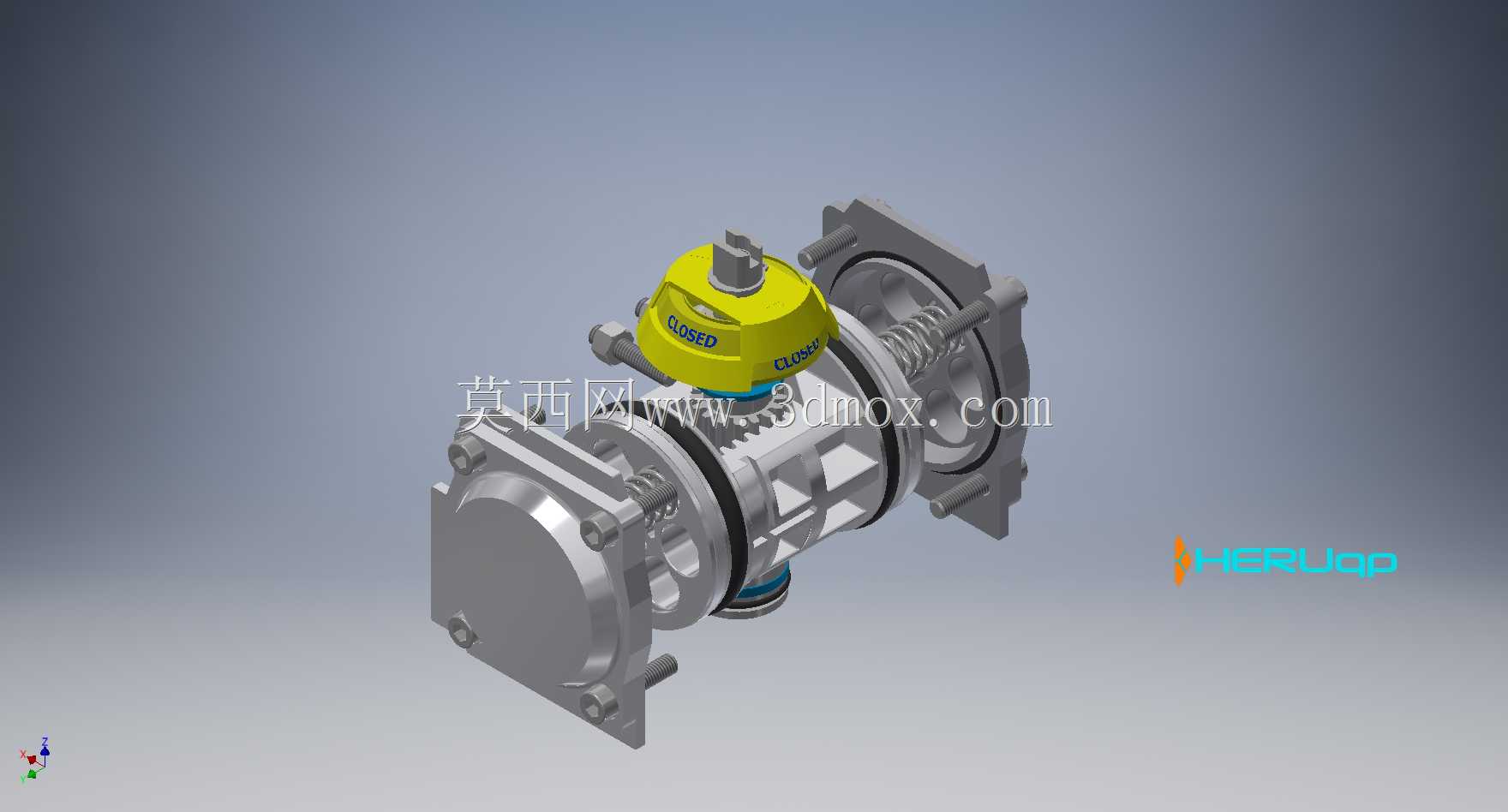

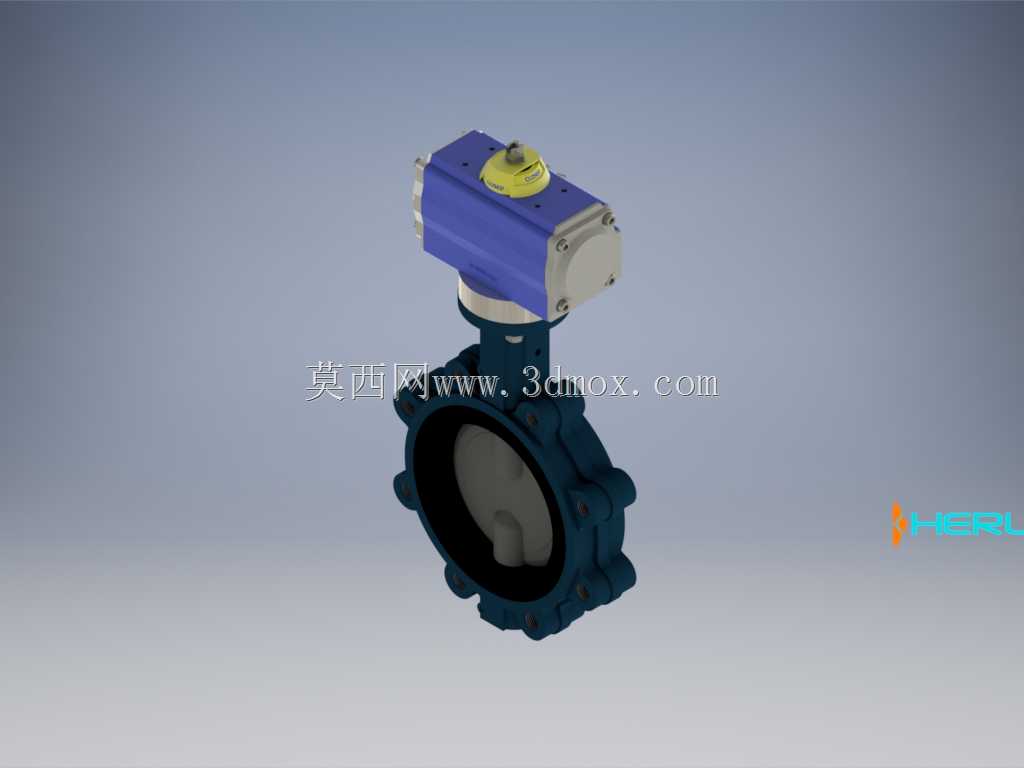

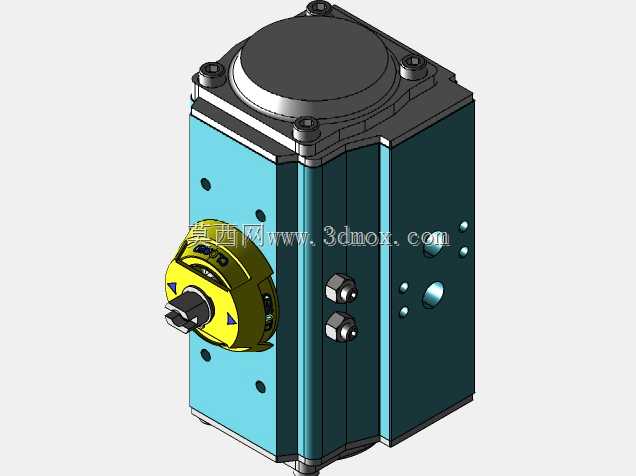

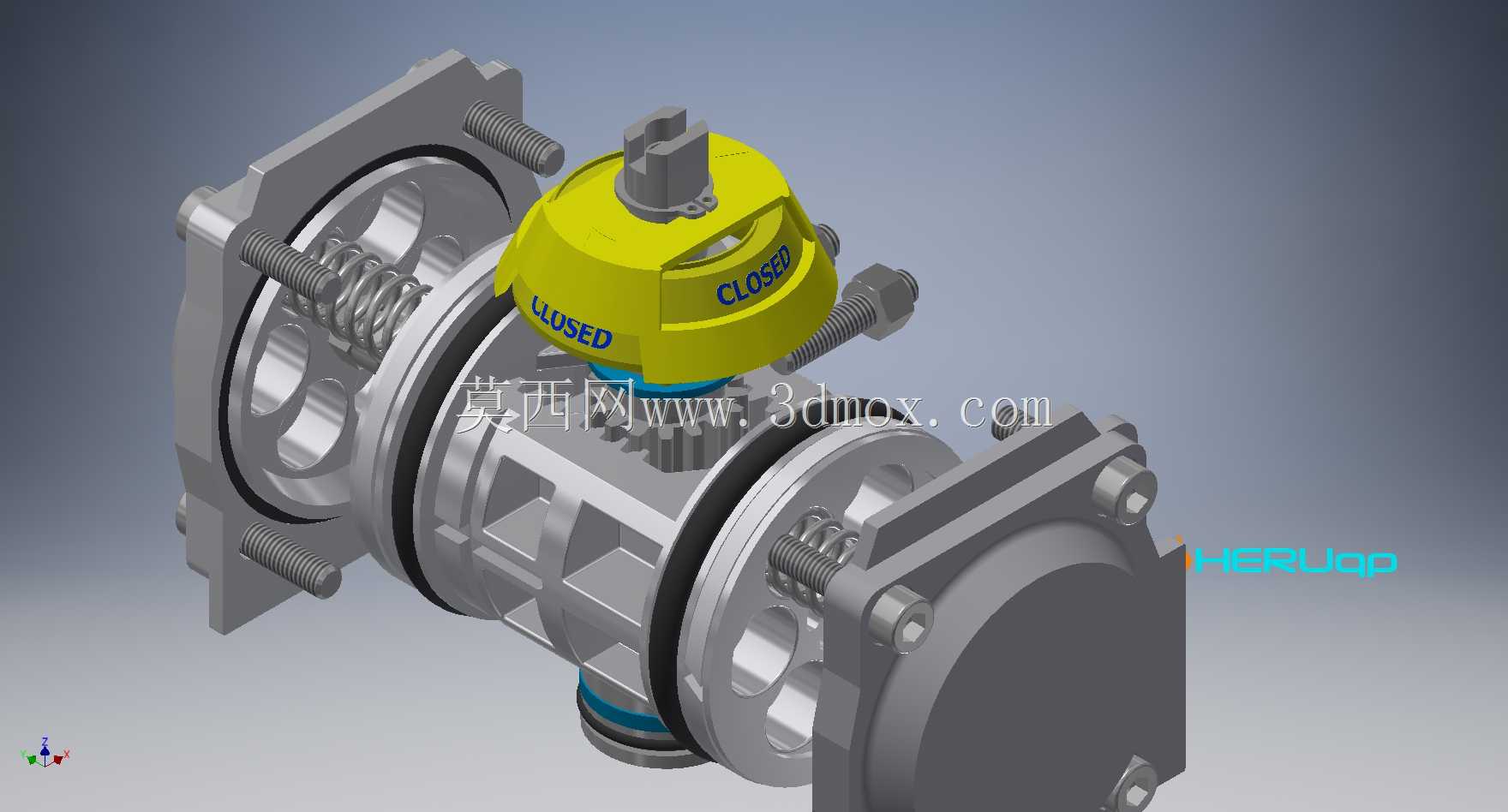

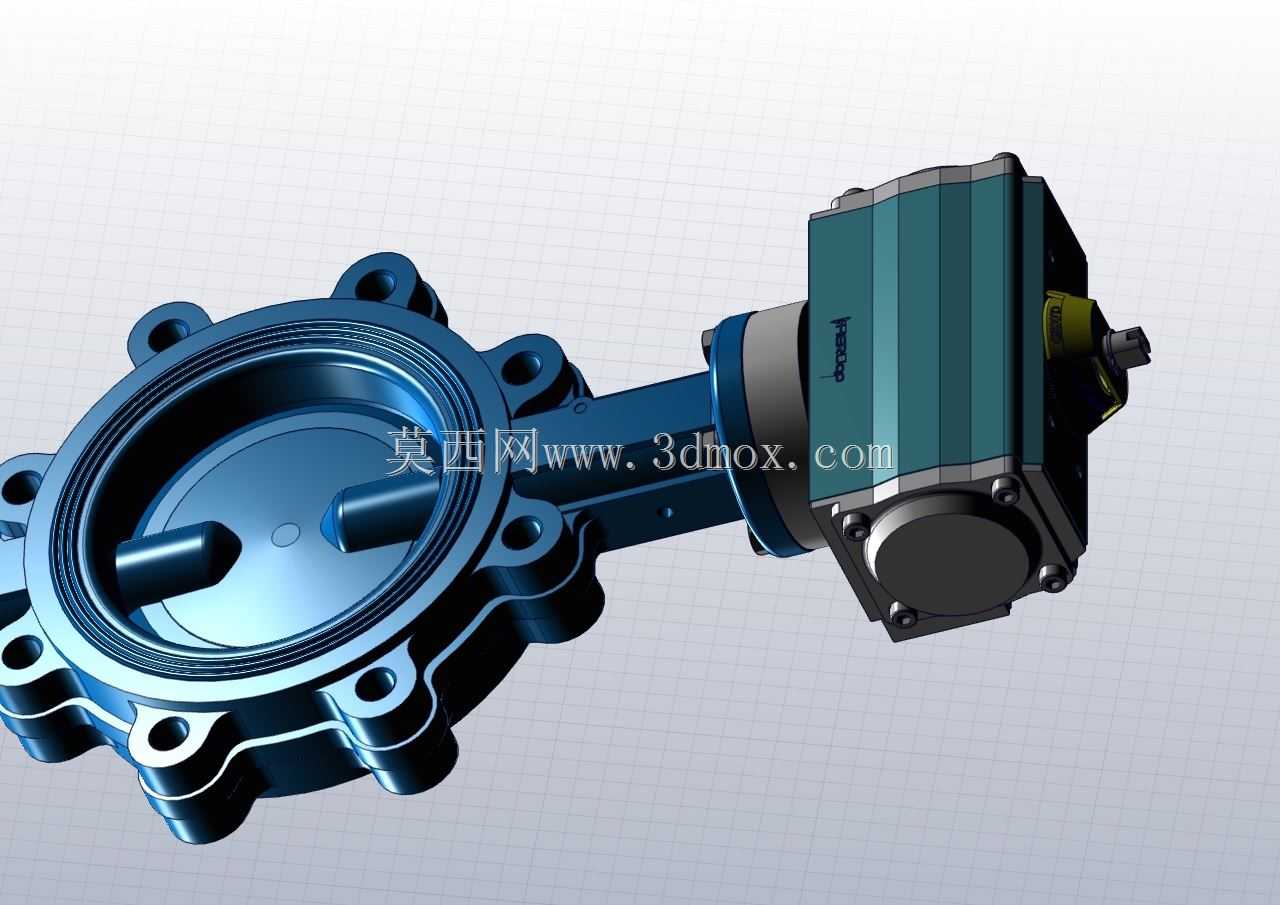

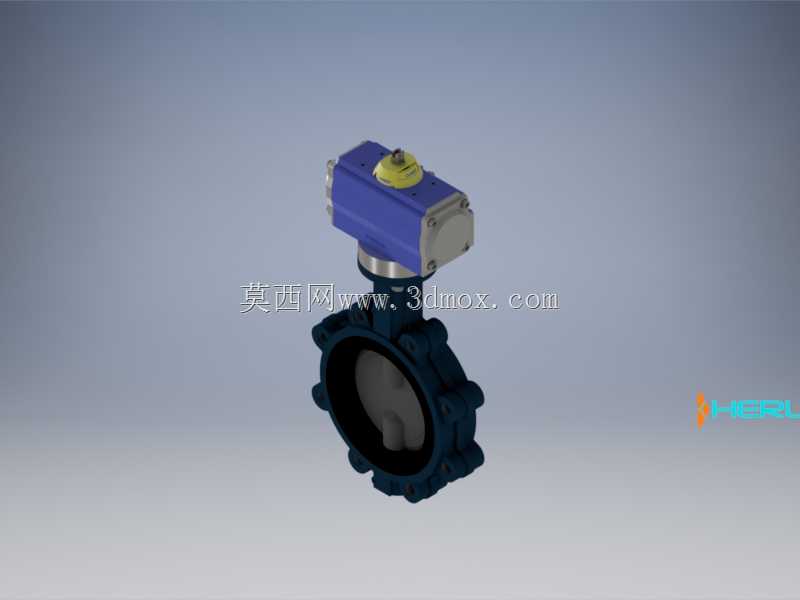

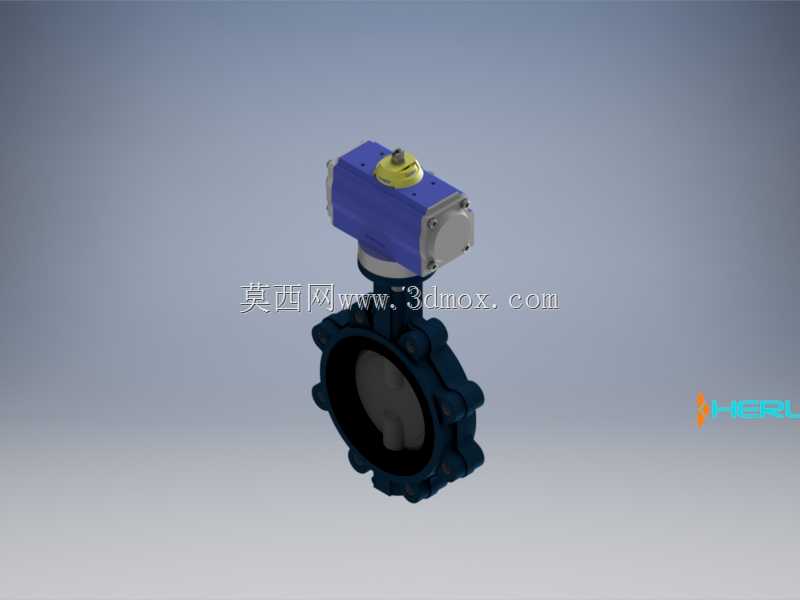

该气动执行机构是工业流体控制系统中配套各类旋转类阀门使用的核心驱动部件，主要应用于石油化工、市政给排水、天然气输送、制药、食品加工、电力等行业的管线流体控制场景，可适配球阀、蝶阀、旋塞阀等需要90度回转动作的阀类产品，替代人工操作实现阀门的远程自动启闭与调节控制，在高温、高压、强腐蚀、高洁净度等人工不便直接操作的工况下，能够稳定完成阀位切换动作，保障管线系统的运行安全与控制精度。该执行机构采用双活塞齿轮齿条配合拨叉的传动结构设计，压缩空气进入两侧气缸腔室后推动活塞做直线往复运动，通过内部齿轮啮合结构将直线动力转化为输出轴的回转扭矩，顶部设置有清晰的阀位指示标识，可直观反馈当前阀门的启闭状态，方便现场运维人员快速判断设备运行状态。整体结构采用对称式双气缸布局，相比单气缸结构输出扭矩更加均衡，动作过程平稳无卡滞，壳体采用硬质铝合金材质做硬质氧化处理，兼顾结构强度与轻量化需求，外露紧固件采用不锈钢材质，可适应户外、潮湿、轻度腐蚀的安装环境，内部活塞密封采用耐磨橡胶材质，长期往复动作下仍能保持可靠的密封性能，减少气源泄漏损耗。设计过程中充分考虑了现场安装的适配性，输出轴采用标准方轴连接结构，可直接与常规阀门的阀杆对接，两端法兰连接尺寸符合通用阀门安装接口标准，无需额外定制转接件即可完成装配，安装边界预留了足够的紧固件操作空间，现场安装时可直接使用常规扳手完成螺栓锁紧，不需要特殊工装辅助。执行机构的气源接口设置在壳体侧部，适配常规气动管路接头，可根据现场管线走向灵活调整接头安装方向，整体外形紧凑，在保证输出扭矩满足大口径阀门驱动需求的前提下，尽可能压缩了径向与轴向尺寸，可适配狭窄的管线安装空间，两侧端盖采用螺栓压紧密封结构，后期维护时可快速拆解更换密封件与磨损部件，降低设备全生命周期的运维成本。动作过程中通过齿轮齿条的精准啮合保证回转角度误差控制在极小范围内，可精准匹配阀门的全开全关位置，避免出现阀位不到位导致的流体泄漏或通流不足问题，同时可根据实际控制需求配套限位开关、电磁阀、定位器等附件，实现阀位信号反馈、开度调节等拓展功能，满足不同自动化程度的控制系统需求。
