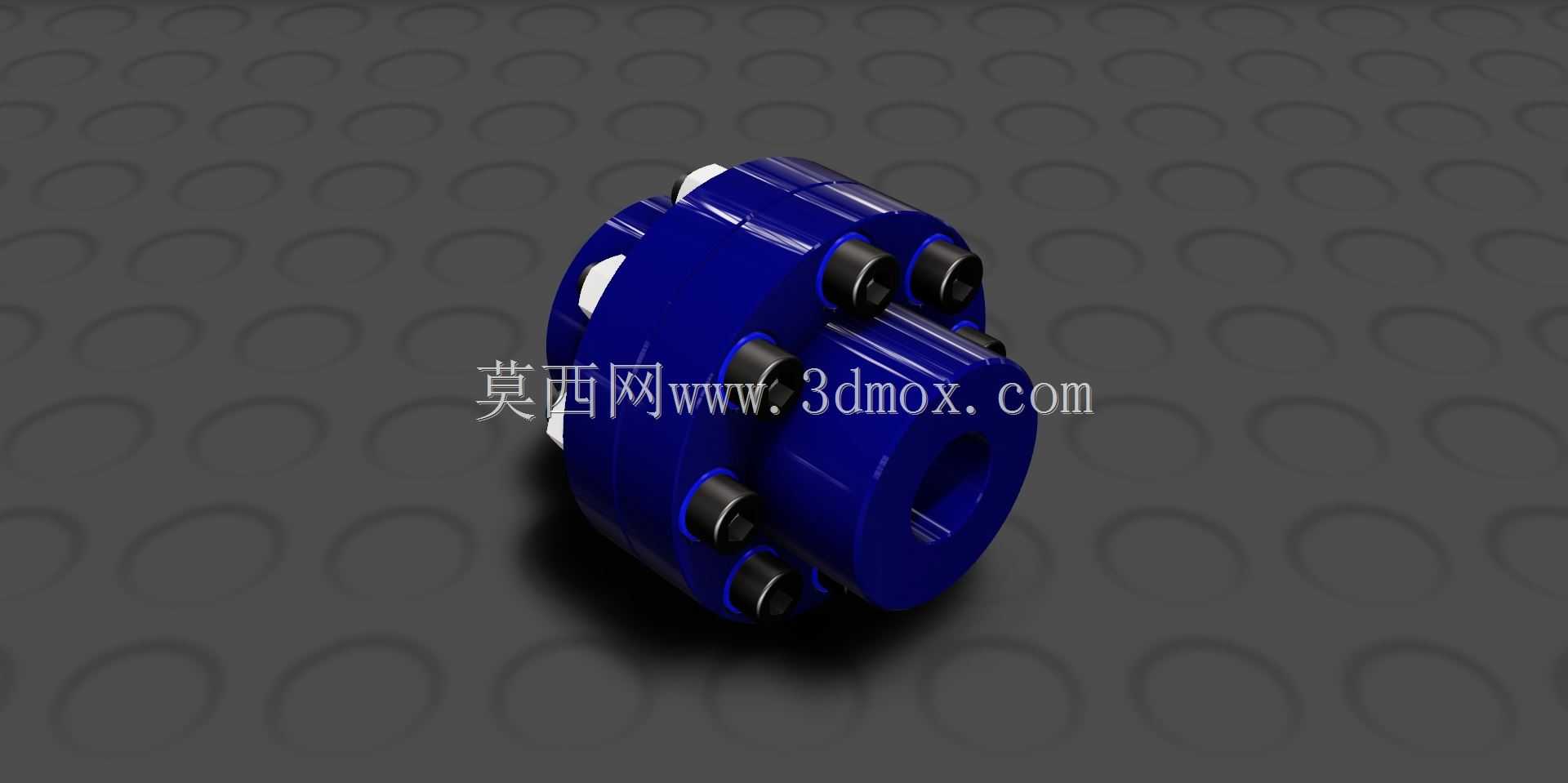

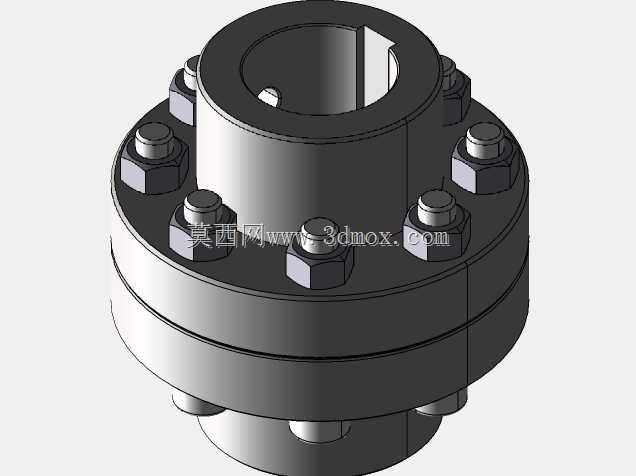

泵用刚性夹紧式机械耦合传动件

做泵类设备轴系匹配设计时，这类刚性夹紧式耦合件是常用的传动连接选项，日常选型中常用来实现泵轴与驱动电机轴的刚性同轴连接，相比键连接的联轴器，它的夹紧式结构不需要在轴端加工键槽，能降低轴端加工的应力集中风险，尤其适配一些小功率离心泵、计量泵的紧凑安装空间。从结构设计逻辑来看，这类耦合件采用分体式抱合结构，沿轴向剖分的两半毂体通过周向均布的内六角紧固螺栓实现锁紧，螺栓拧紧时产生的径向抱紧力可以在轴表面形成足够的静摩擦力矩，满足额定工况下的扭矩传递需求，同时剖分结构也让现场安装、后期维护拆换时不需要挪动两端的泵体和电机，只需要松开螺栓即可完成耦合件的拆装，大幅缩减现场运维的工作量。设计建模时需要重点把控几个核心尺寸边界：首先是两端轴孔的公差配合，通常选用H7/k6的过渡配合区间，既保证装配时的导向便利性，又能避免运行过程中轴与孔的配合间隙引发的偏心振动；其次是螺栓孔的位置度公差，周向均布的螺栓孔需要保证两半毂体合模后的同轴度，合模面的平面度需要控制在0.02mm以内，避免合模后出现错位引发轴系附加径向力；另外耦合件的最大外圆直径需要预留足够的安全间隙，要和泵体端盖、电机端盖的安装止口保持至少5mm以上的径向距离，防止运行过程中出现剐蹭。实际应用场景中，这类耦合件多用于对传动精度要求较高、运行转速中等的泵类传动场景，不适合存在较大径向偏移、角向偏移的轴系连接，因为刚性结构本身不具备偏移补偿能力，选型时需要提前核算两端轴的对中精度，要求安装时的径向圆跳动偏差控制在0.05mm以内，角向偏差不超过0.1度，否则长期运行会引发螺栓疲劳松动、轴端轴承异常磨损的问题。建模过程中对细节的还原也直接影响后续的仿真验证效果，比如螺栓头部的沉孔深度、合模面的定位销结构、轴孔内壁的防滑细纹这些细节，都需要按照实际加工逻辑还原，不能做过度简化，否则后续做有限元应力分析时，会出现应力集中区域计算偏差，无法准确评估螺栓拧紧力矩下的抱紧力是否满足额定扭矩传递要求。另外这类耦合件的轴向尺寸也需要严格匹配两端轴的伸入长度，轴孔的有效接触长度不能小于轴径的1.2倍，保证抱紧力的作用面积足够，避免运行中出现轴与耦合件的相对滑动。
