架空高压输电塔架结构三维设计

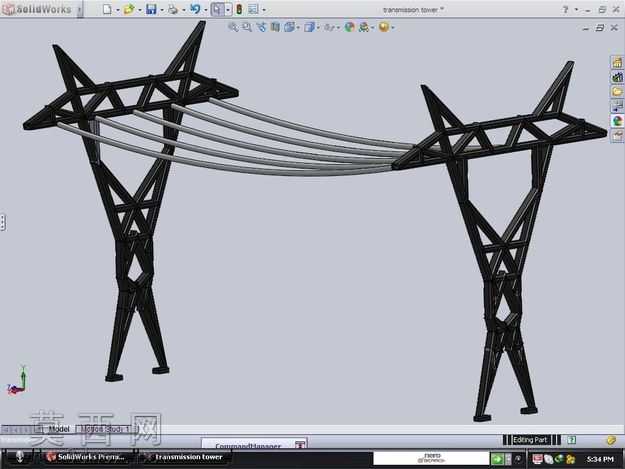

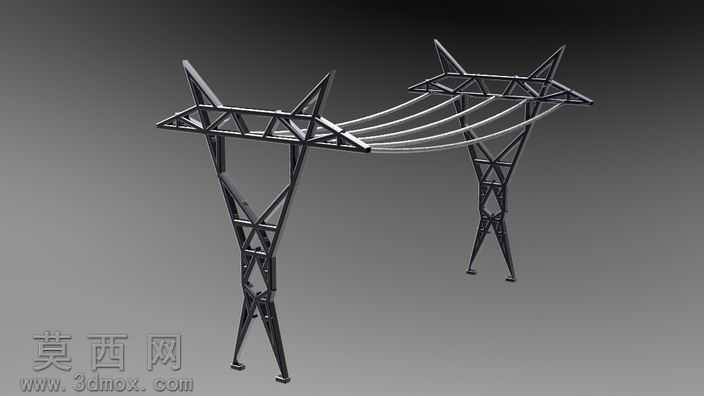

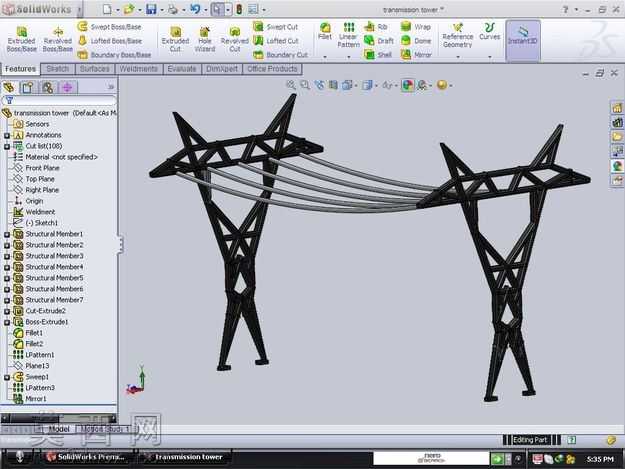

本作品为架空高压输电塔架的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了双回路耐张型输电塔的整体构造与配套输电线缆形态。建模过程中首先依据输电塔的受力特性搭建主体桁架骨架，对塔身主材、斜材、横担辅材分别进行独立特征建模，每根杆件的截面规格、连接节点位置均按照电力设施的常规设计规范设定，通过焊件模块生成桁架的一体化结构，确保各杆件之间的连接关系准确，无干涉错位问题。塔身采用渐变式桁架结构，从底部的分叉式支撑腿向上逐步收窄，既保证了底部支撑的稳定性，又合理控制了上部结构的自重，横担部分采用三角形桁架构型，能够为输电线缆提供足够的悬挂支撑跨度，同时匹配线缆的荷载受力要求。材质设置上，塔架构件统一赋予哑光黑色金属材质，模拟输电塔常用的镀锌钢材表面做防腐涂装后的质感，输电线缆赋予银灰色金属材质，还原钢芯铝绞线的外观特征，建模时对线缆做了自然垂弧的曲面处理，真实呈现架空线缆在重力作用下的悬链线形态，避免了生硬的直线建模带来的失真感。设计过程中重点考量了结构的合理性，塔身的交叉斜材布置遵循桁架受力的传力路径，能够将横担承受的线缆荷载、风荷载均匀传递到底部支撑结构，节点处的连接构造做了简化但保留了核心的连接逻辑，既保证模型的视觉还原度，又控制了整体模型的文件体量，适配多场景的使用需求。模型同时导出了多种通用格式，可在不同三维设计软件中打开编辑，可用于电力设施科普展示、输电场景搭建、结构力学仿真参考等用途，整体建模逻辑清晰，结构层级分明，各部件可单独拆分编辑，能够满足后续的二次修改与场景拓展需求。
