太阳能聚光用抛物线槽集热结构

在光热发电、工业太阳能供热场景中，抛物线槽是线聚焦聚光集热系统的核心承载结构，其曲面精度直接决定聚光比与光热转换效率，区别于点聚焦的碟式、塔式结构，抛物线槽采用线聚焦模式，可串联布置形成长距离集热阵列，适配中高温集热需求，广泛应用于槽式光热电站、工业太阳能蒸汽供应、农业太阳能干燥等场景，能够将平行入射的太阳光精准反射汇聚到焦线位置的集热管上，实现光能到热能的高效转换。

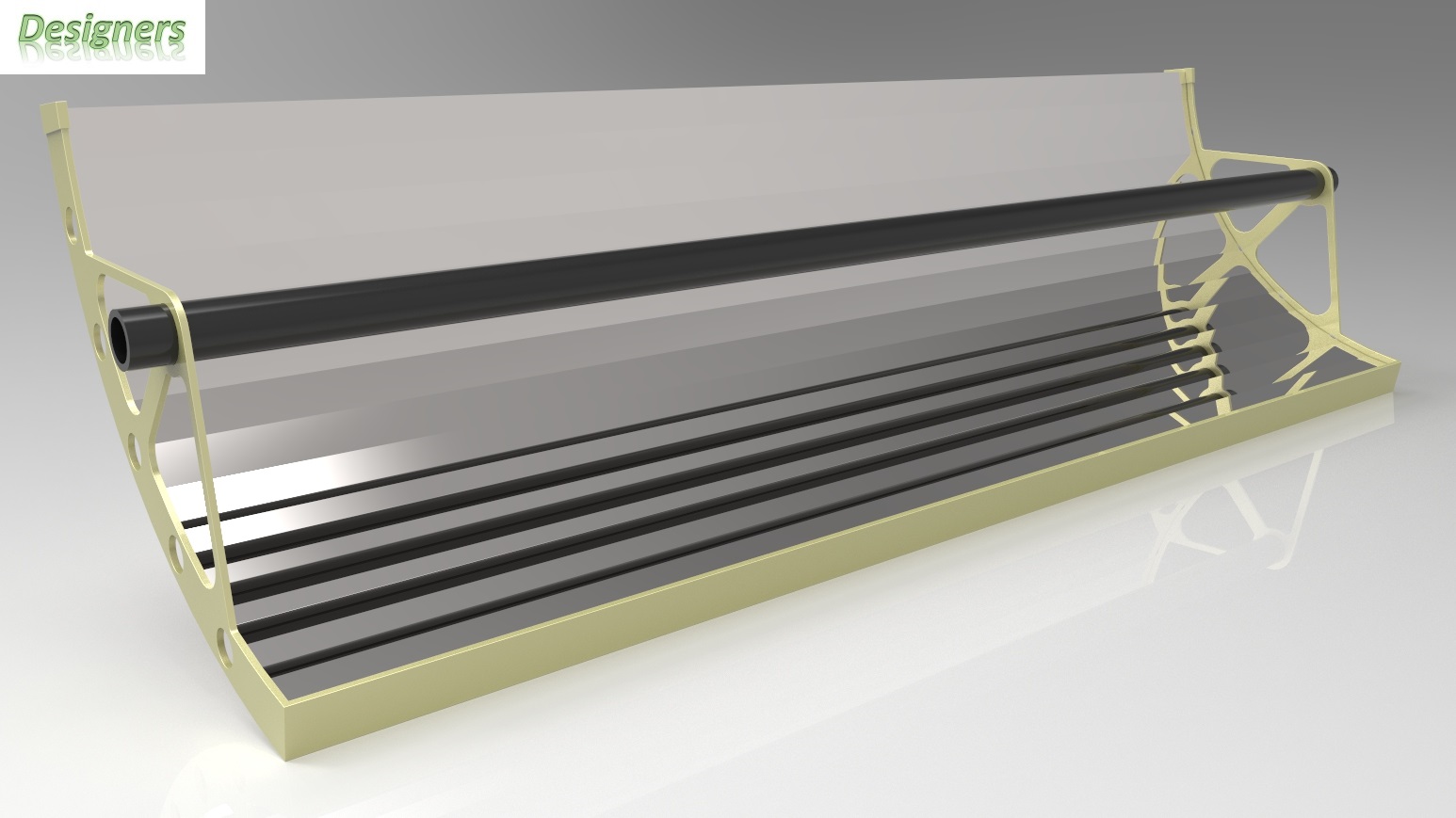

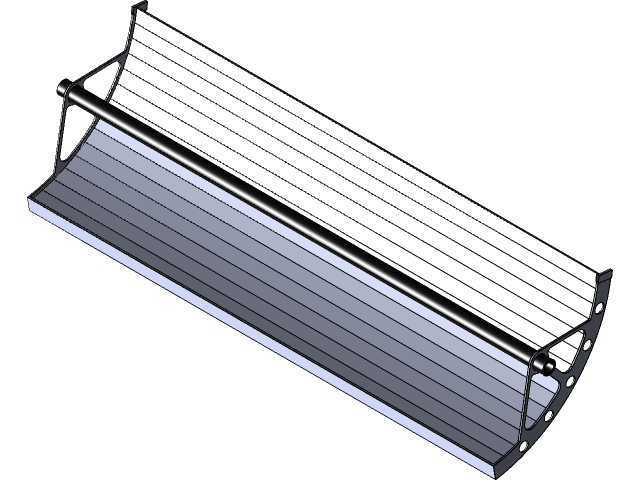

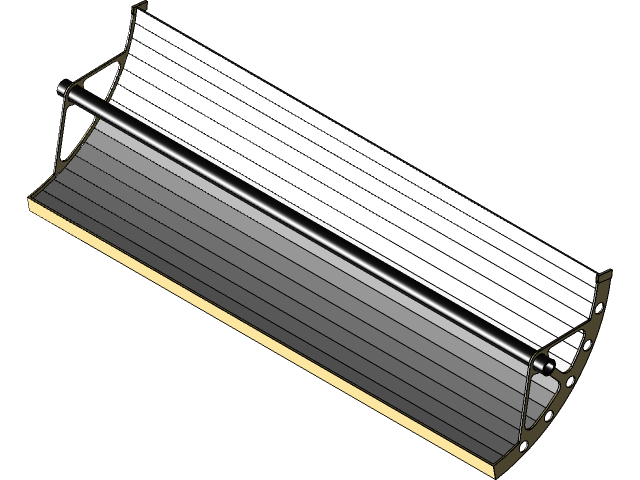

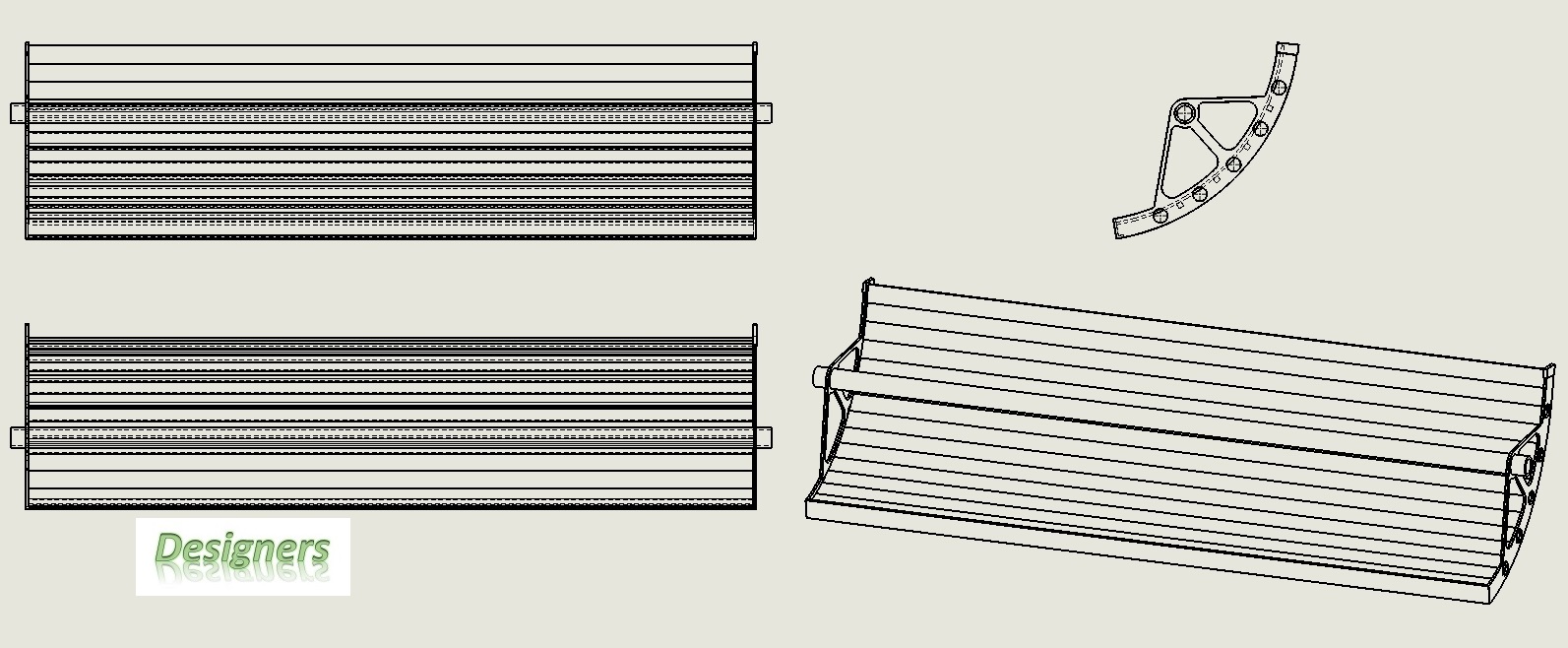

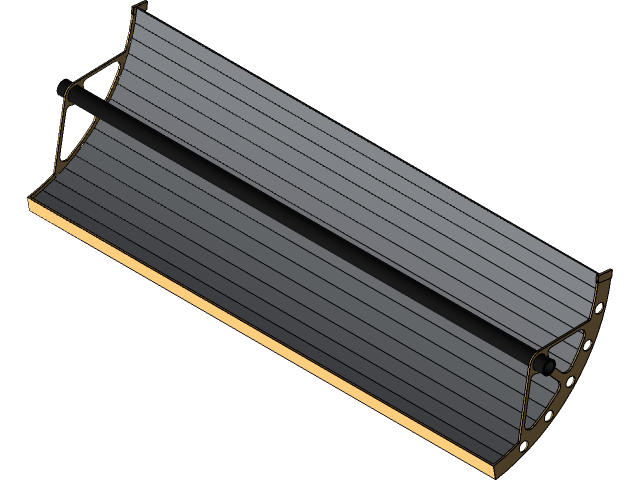

从结构设计逻辑来看，该抛物线槽的支撑框架采用双侧桁架式结构，两侧端板通过抛物线轮廓的筋条连接，既保证曲面安装基准的刚度，又尽可能减少框架自身的遮光面积，降低光学损失。框架底部设置通长的安装边梁，可直接与阵列支架的立柱或横梁连接，安装时仅需保证整体长度方向的水平度与焦线的直线度，无需现场调整曲面轮廓，降低现场施工的调试难度。反射面采用多段平行布置的条状反射板拼接，每段反射板的安装基准均贴合抛物线母线轨迹，相比整面曲面反射板，条状拼接结构更便于运输与现场更换，单块反射板损坏时无需拆卸整个槽体，仅需更换对应条段即可，大幅降低后期运维成本。

焦线位置的集热管通过两端的支撑座固定在框架上，支撑座预留了集热管热膨胀的伸缩余量，避免集热管在高温工况下因热胀冷缩产生弯曲变形，影响聚光接收效率。设计过程中，除总长度与总宽度作为固定安装边界外，抛物线的焦距、反射板条间距、框架筋条密度均可根据实际应用场景调整：若用于高倍聚光的光热发电场景，可缩小焦距提升聚光比，加密框架筋条保证曲面精度；若用于低温供热场景，可适当增大焦距降低加工精度要求，减少筋条数量控制整体重量。

实际应用中，该抛物线槽可单组使用为小型供热系统提供热源，也可多组串联、并联组成集热阵列，串联时需保证相邻槽体的焦线同轴，避免集热管连接位置出现漏光损失；并联布置时需预留足够的检修通道，同时考虑当地纬度调整槽体的倾角与跟踪转轴位置，保证全年不同时段的太阳光入射角度都能被有效汇聚。框架的材质可选铝合金或碳钢，铝合金框架重量轻、耐腐蚀，适合分布式小型集热场景；碳钢框架刚度高、成本低，适合大规模光热电站的集中布置。反射板与框架的连接采用卡扣式结构，无需焊接，装配时可快速调整反射板的位置，保证每段反射面的轮廓度偏差控制在允许范围内，避免出现光线逸散的问题。
