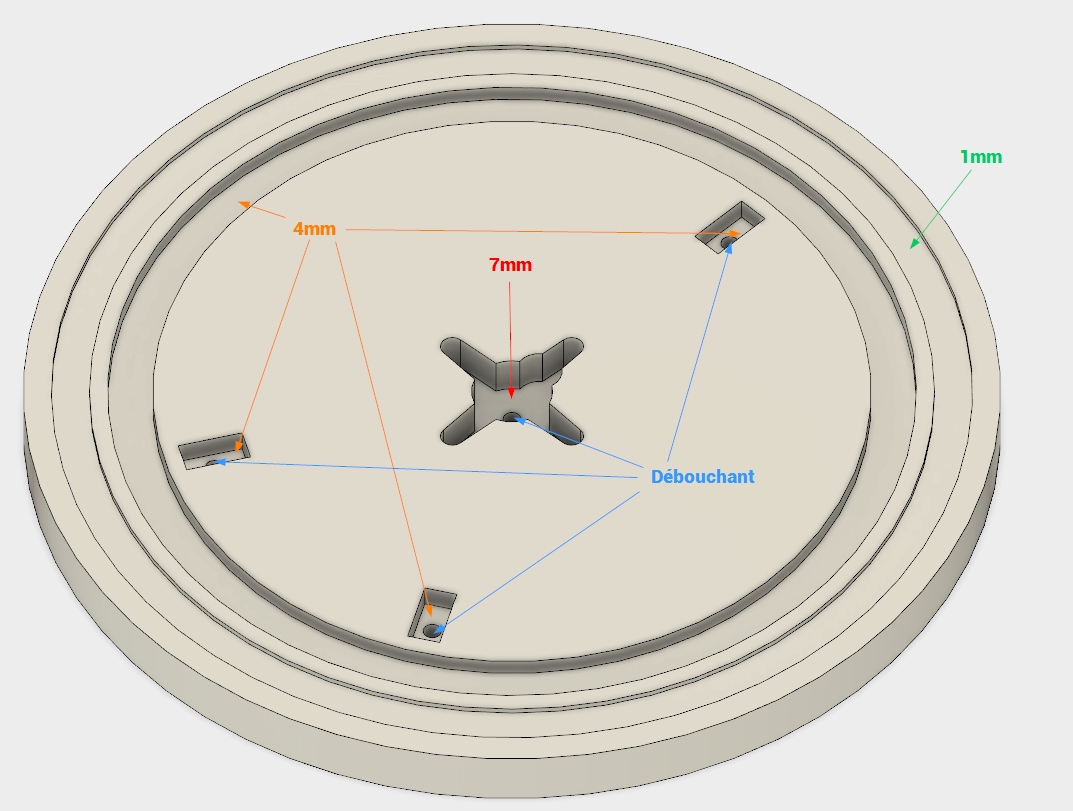

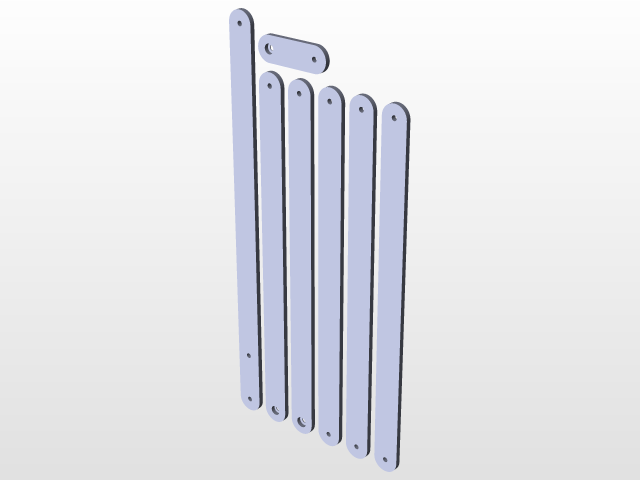

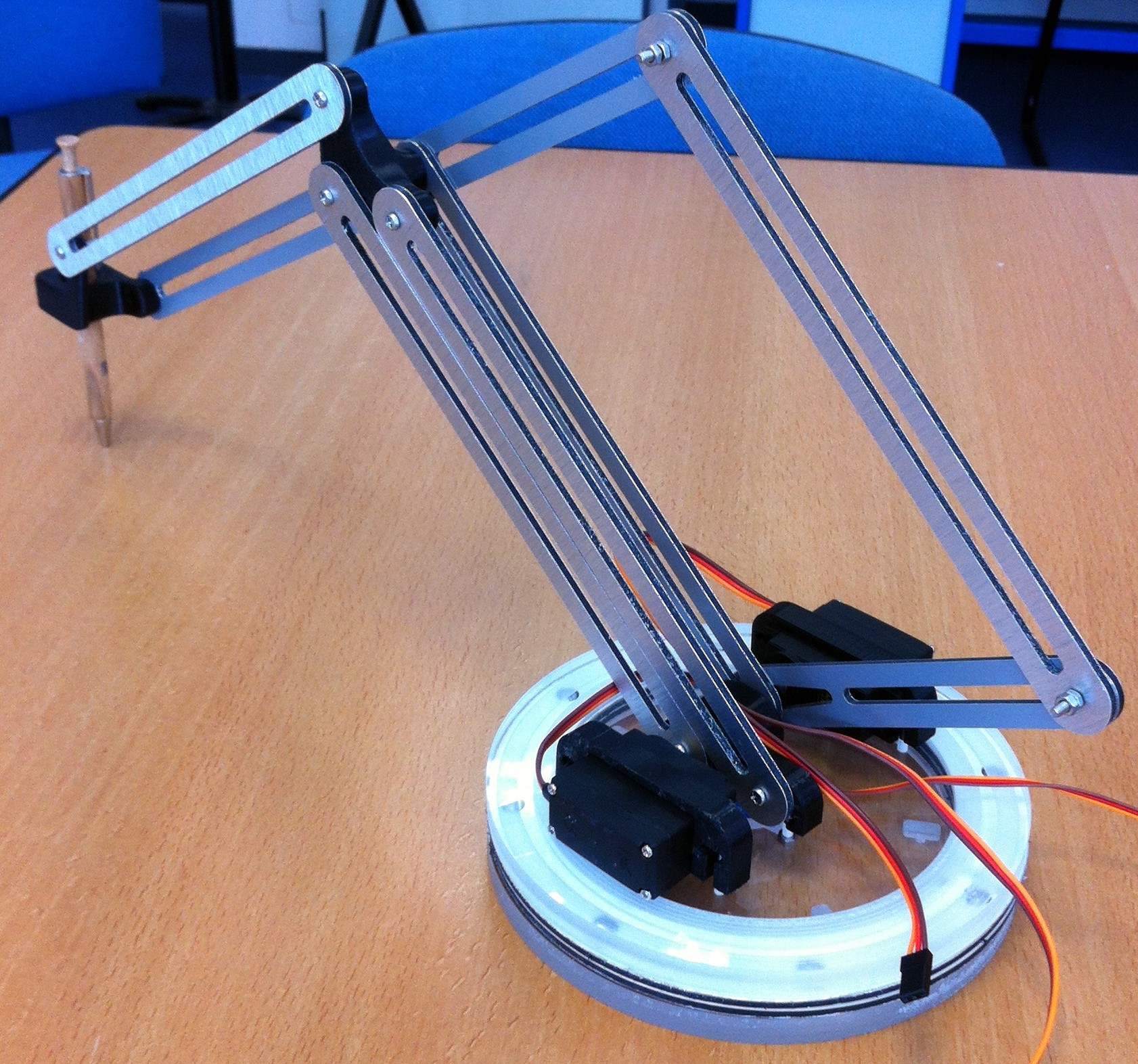

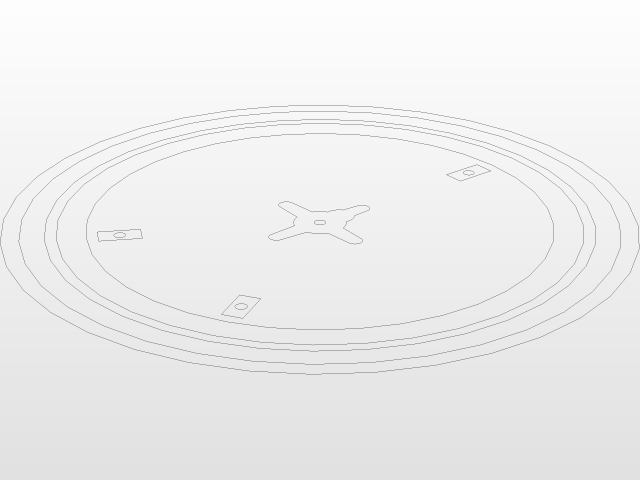

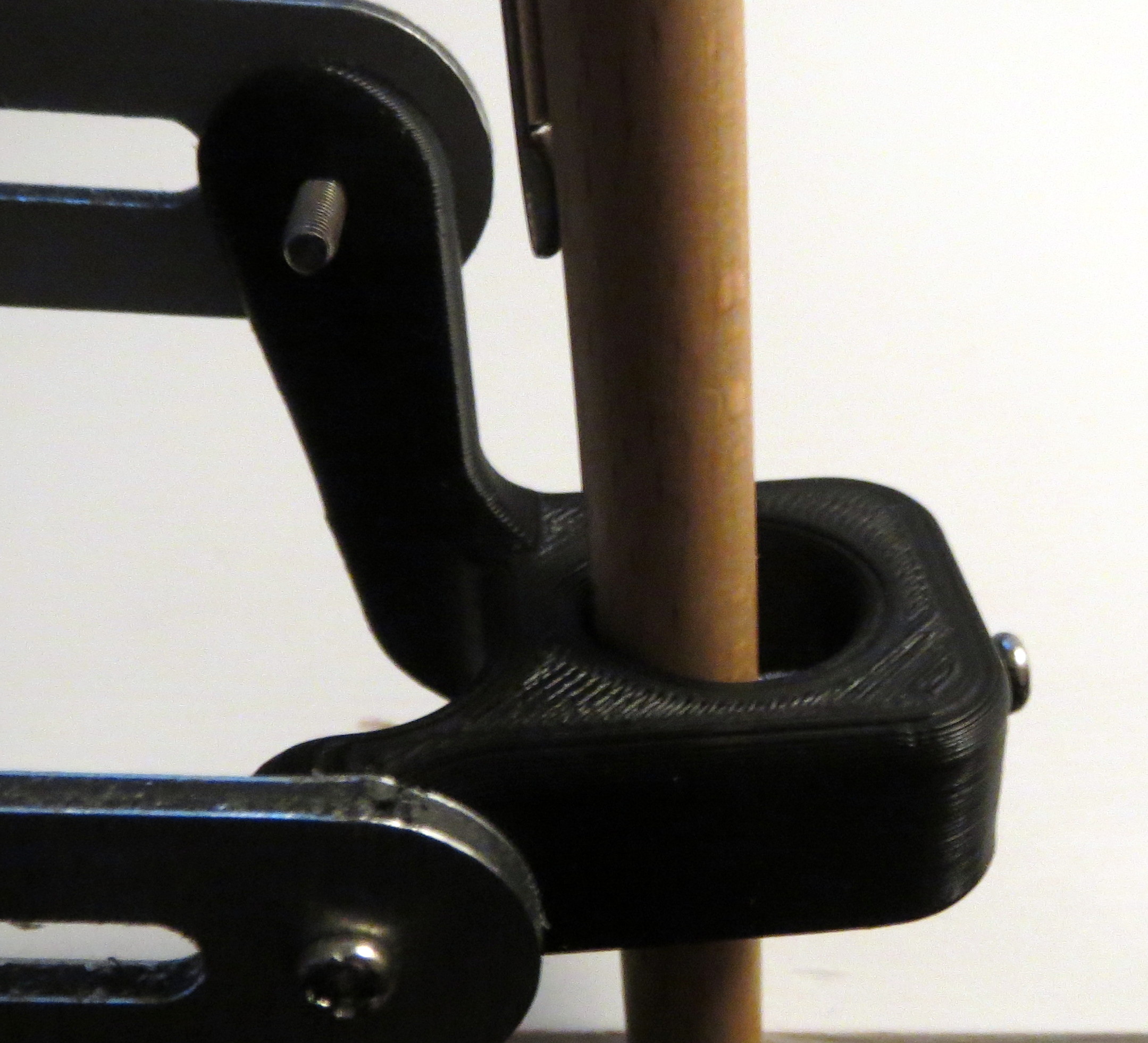

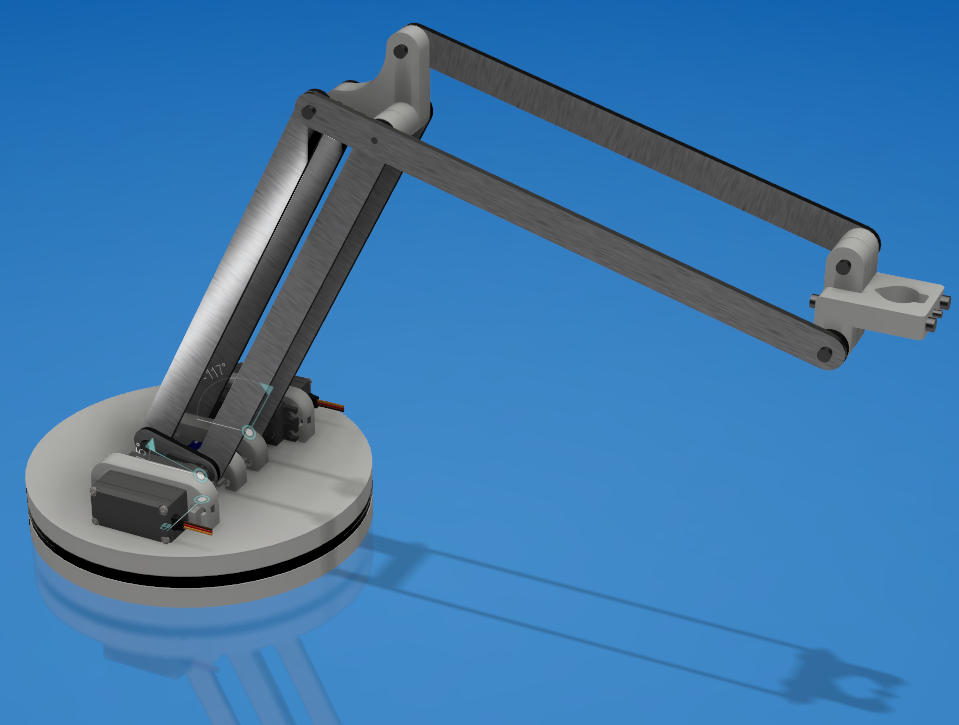

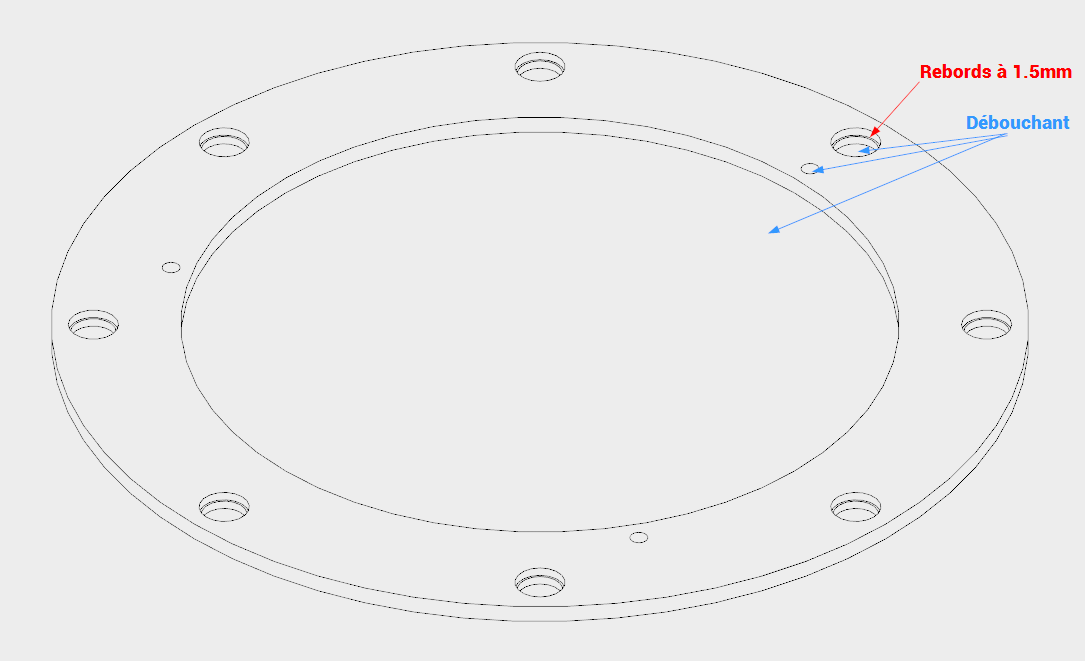

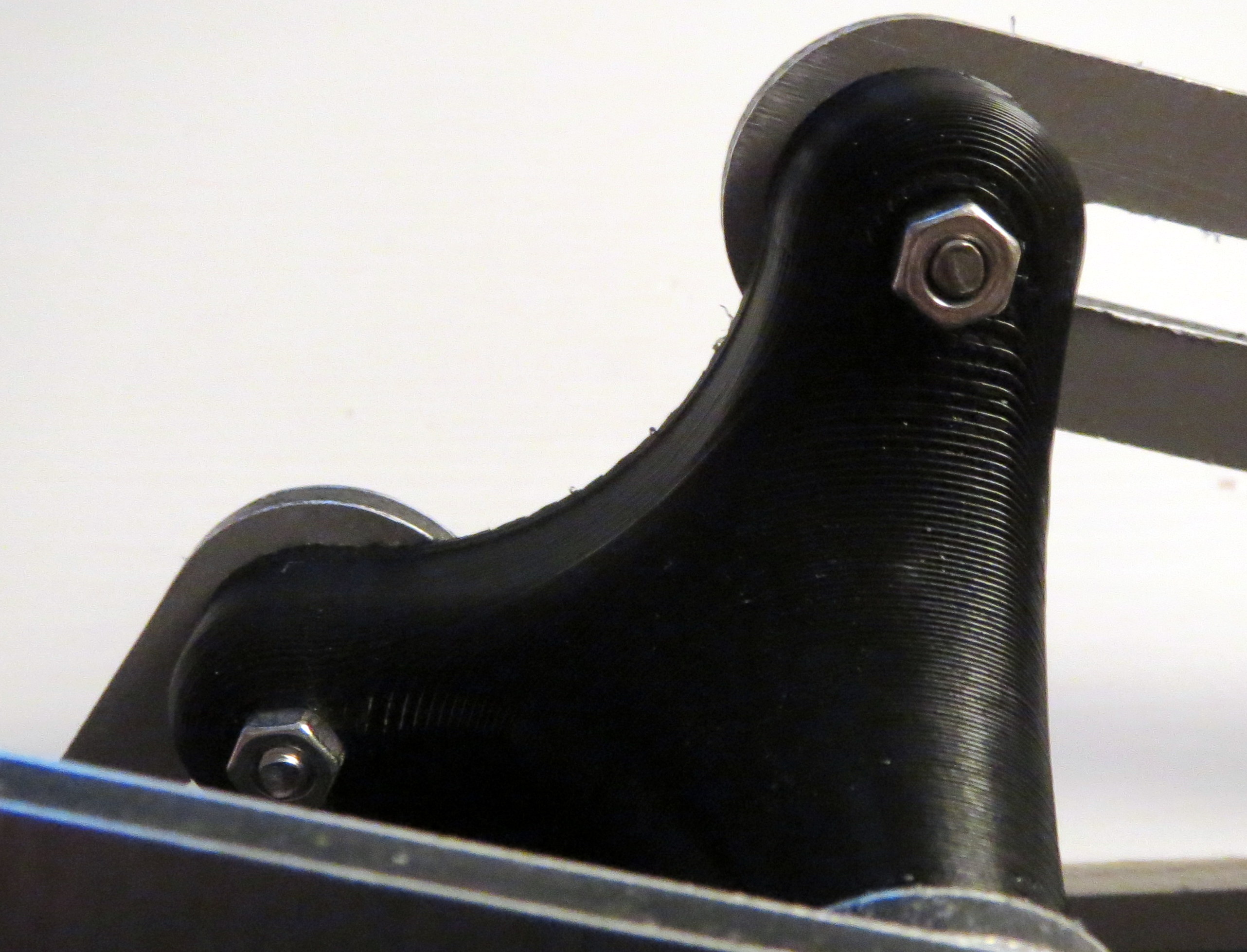

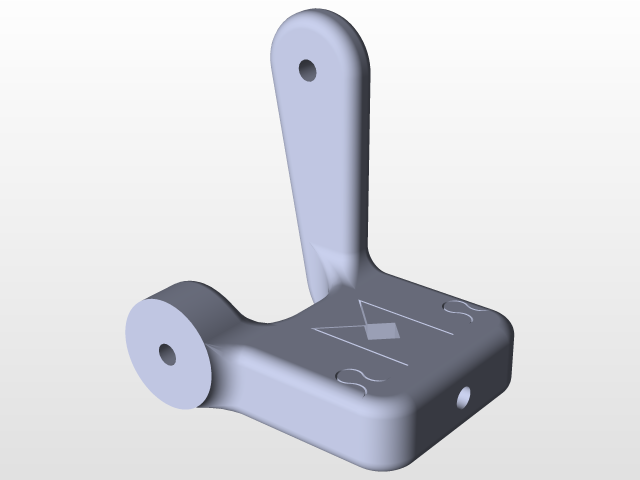

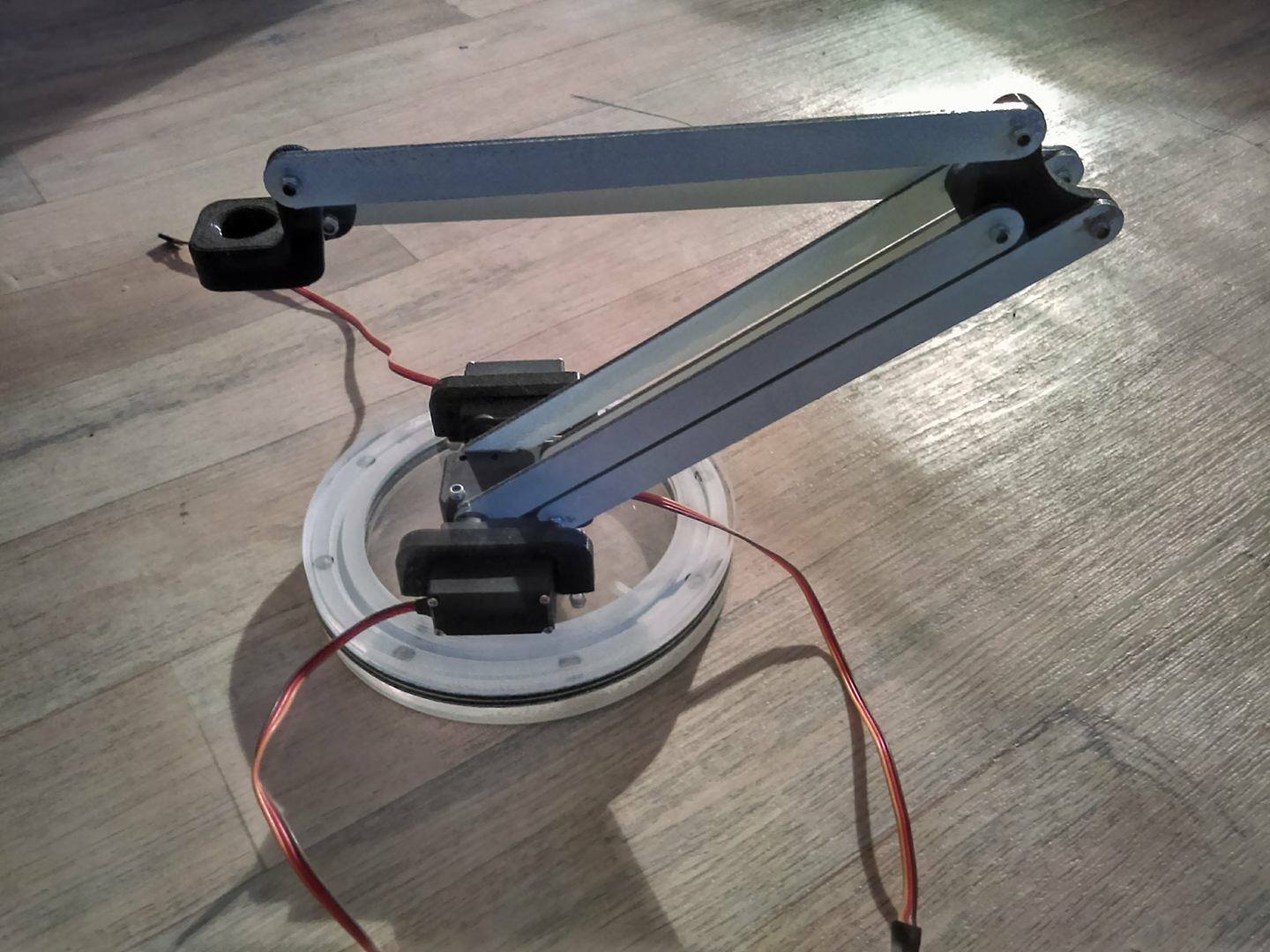

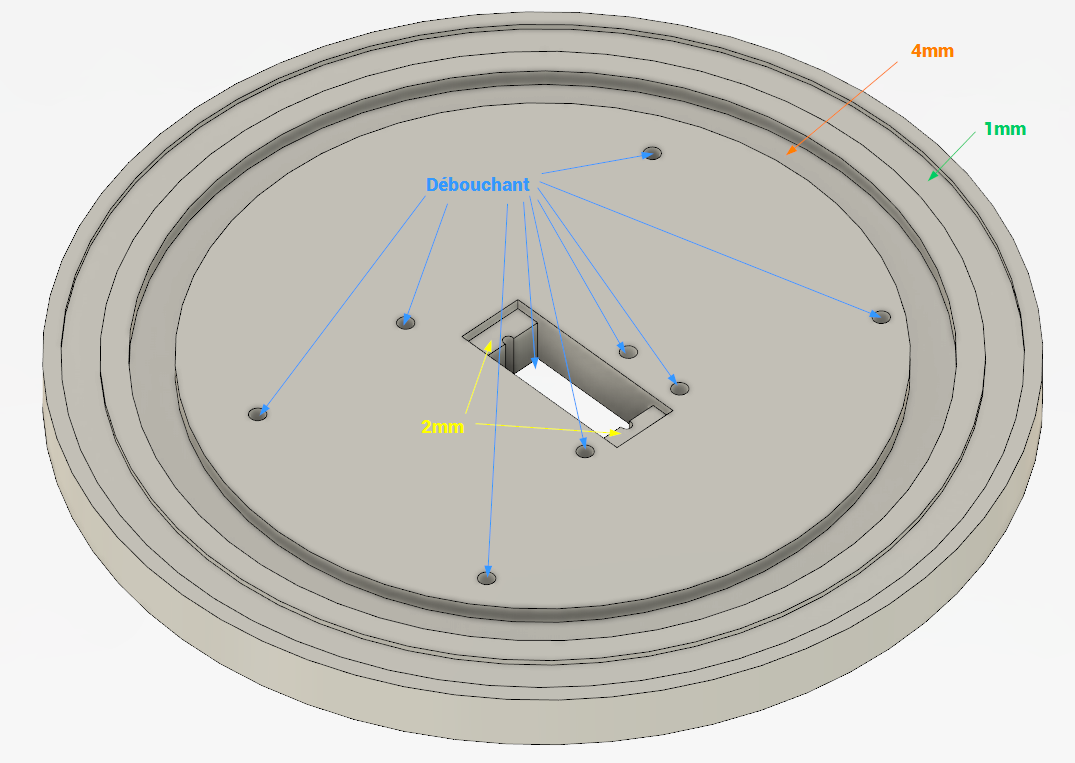

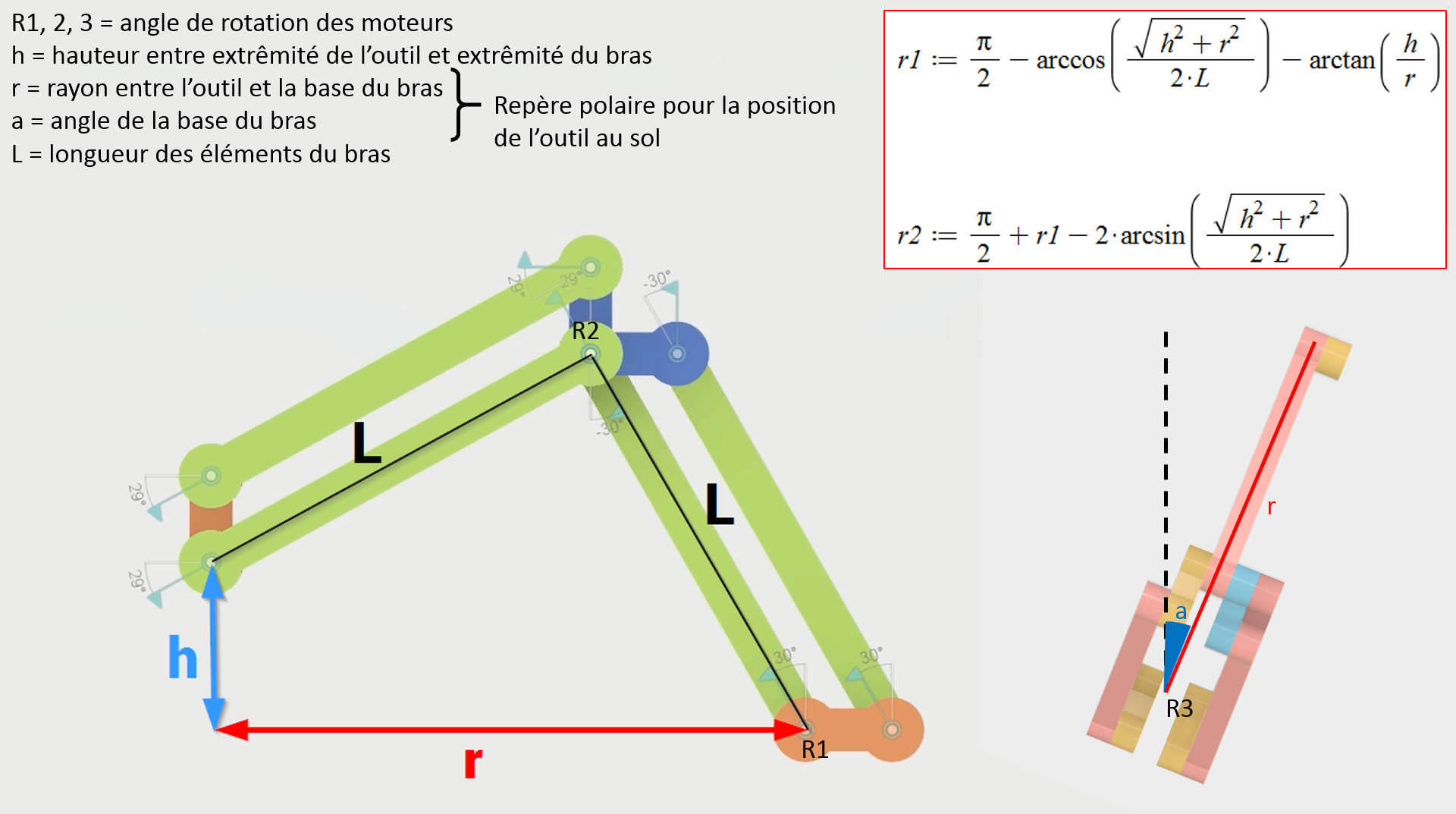

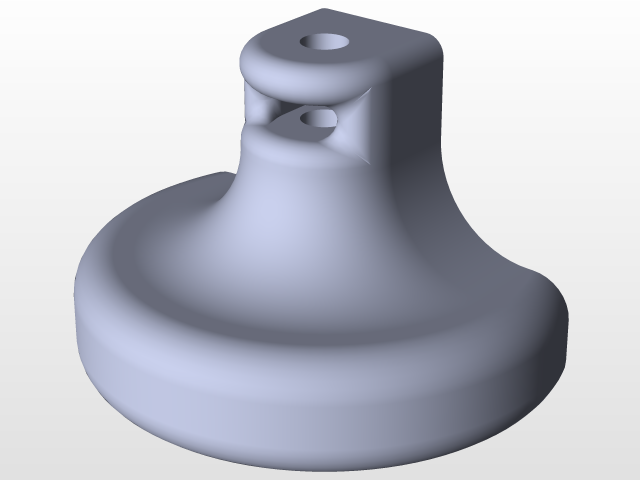

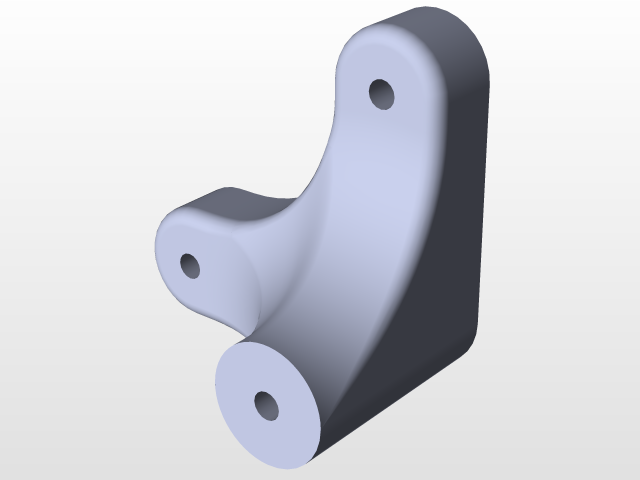

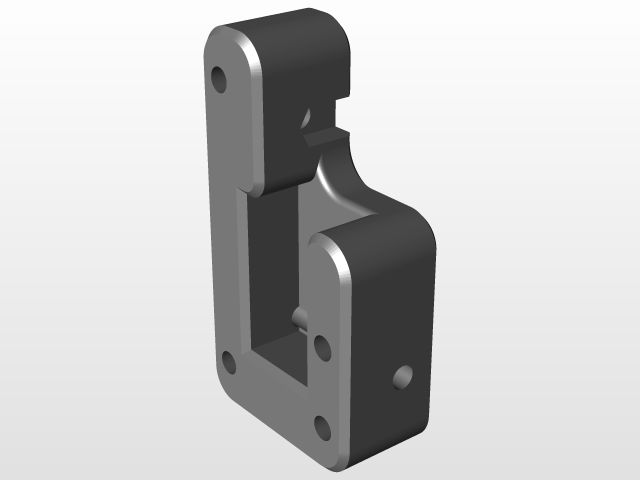

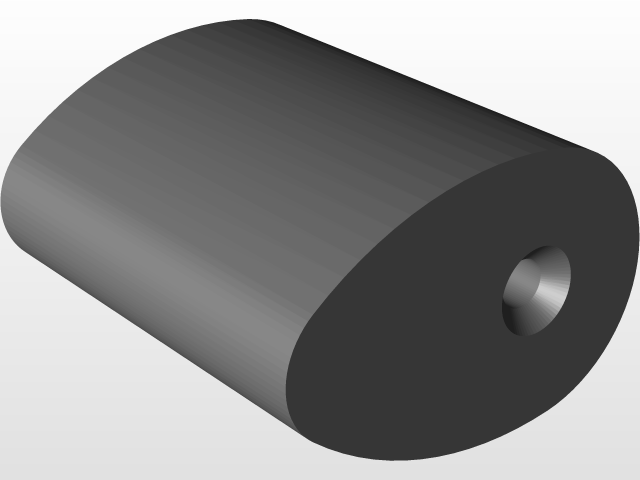

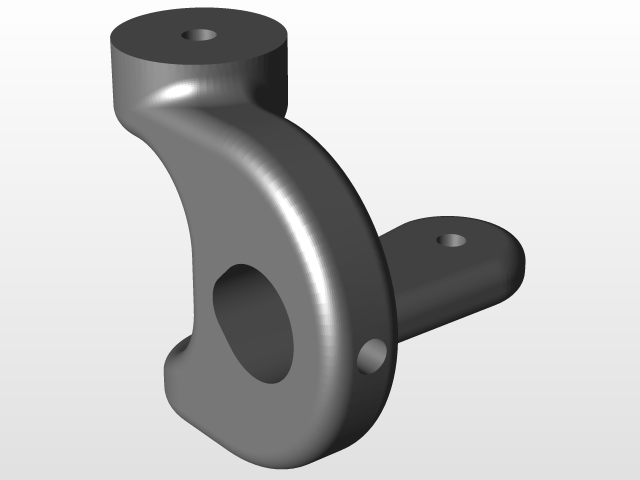

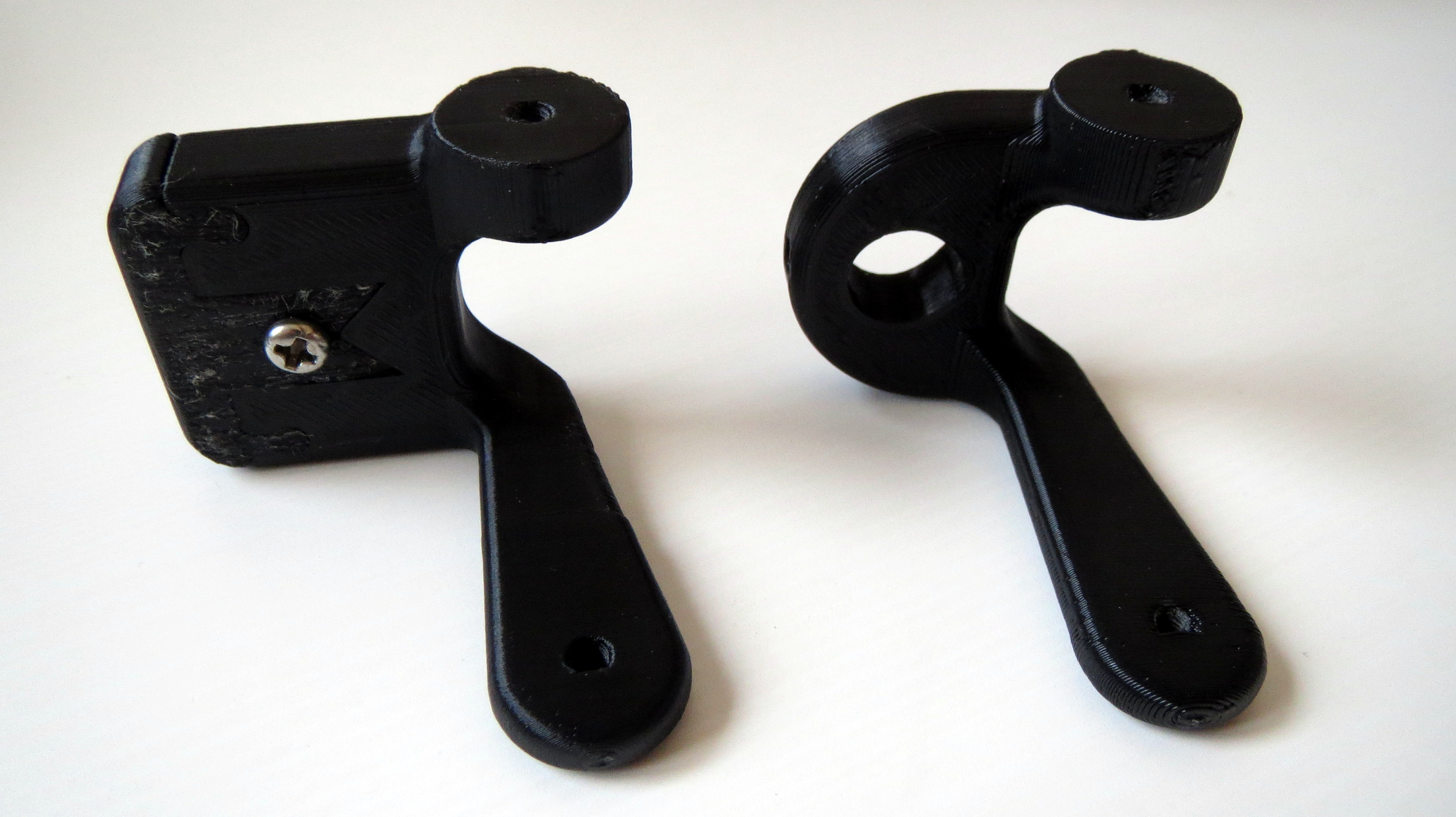

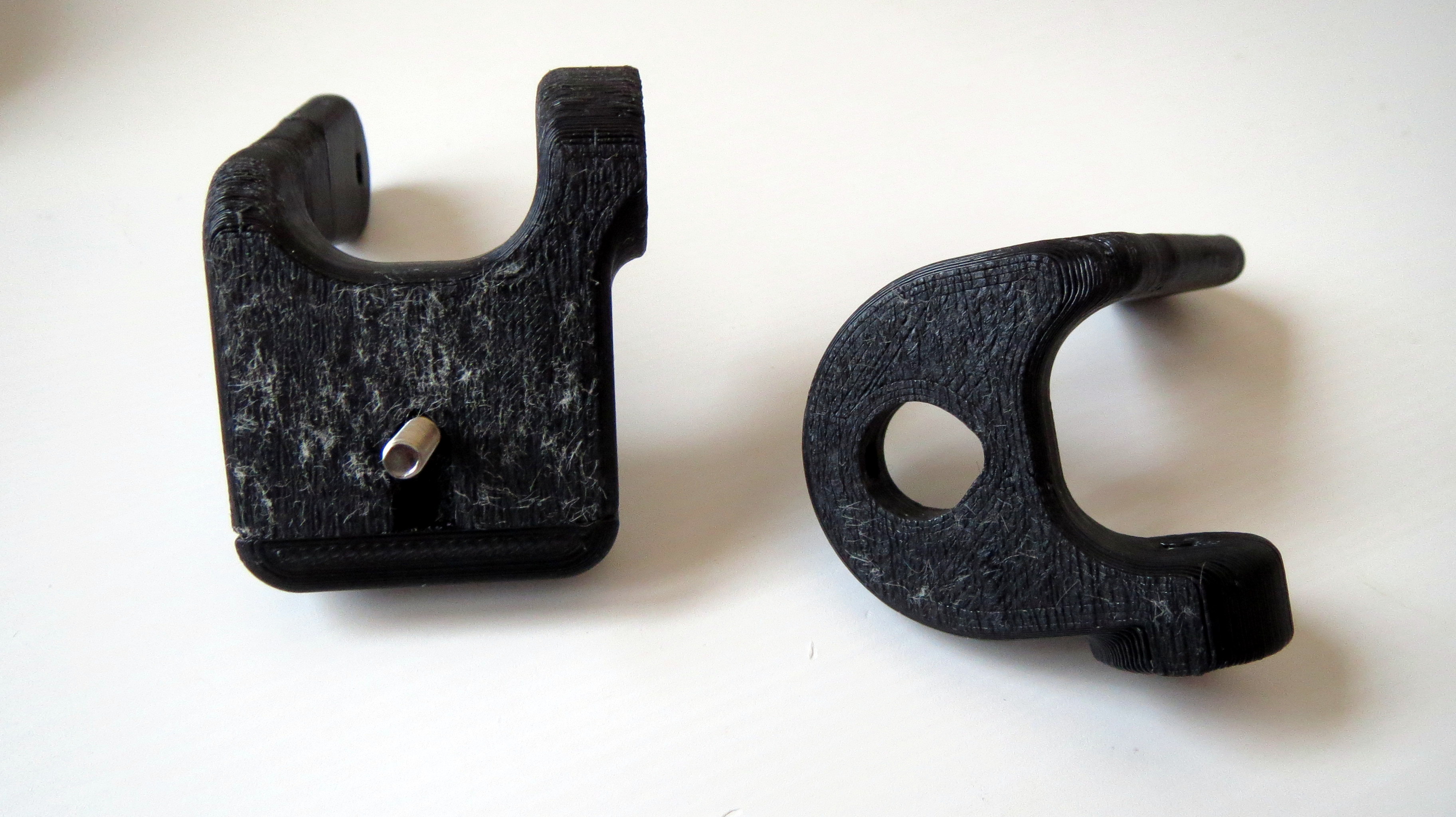

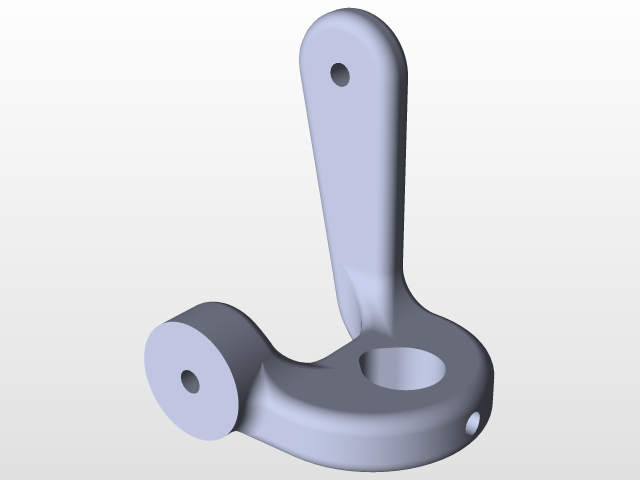

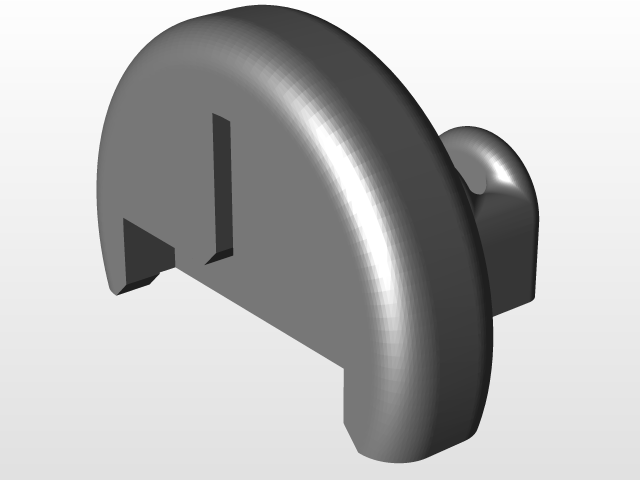

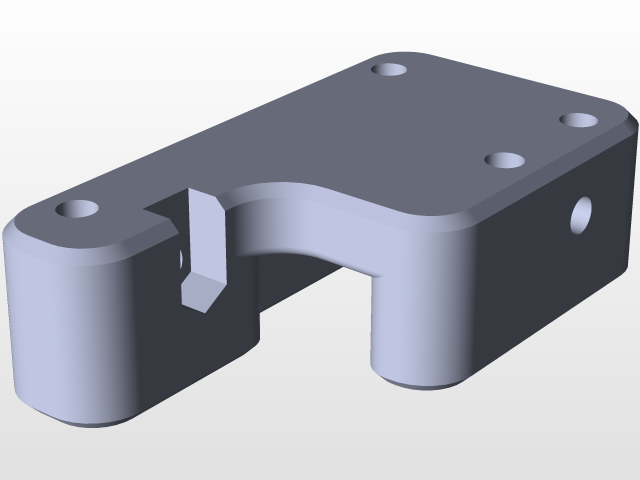

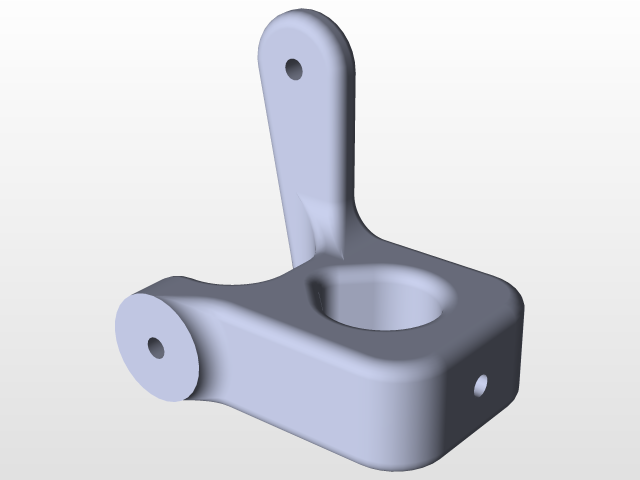

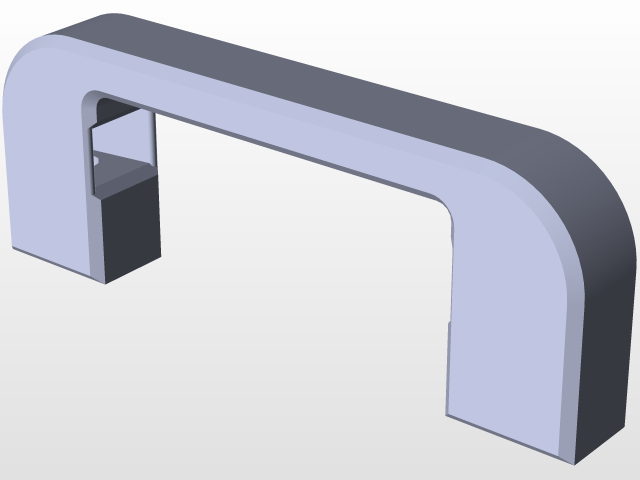

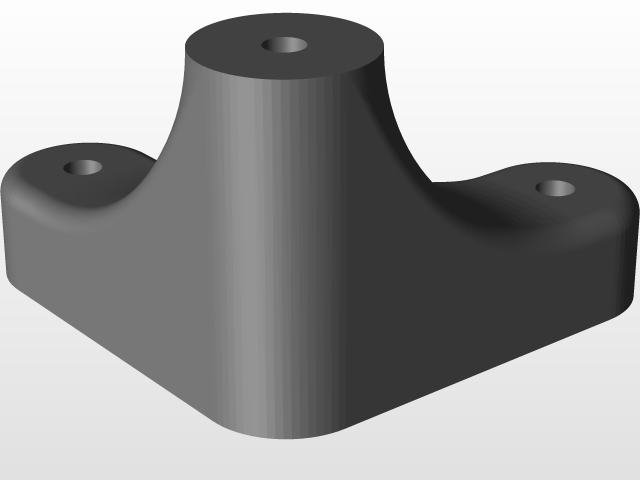

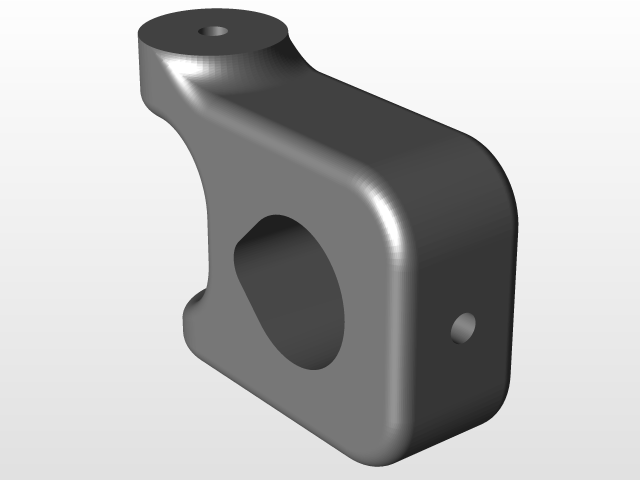

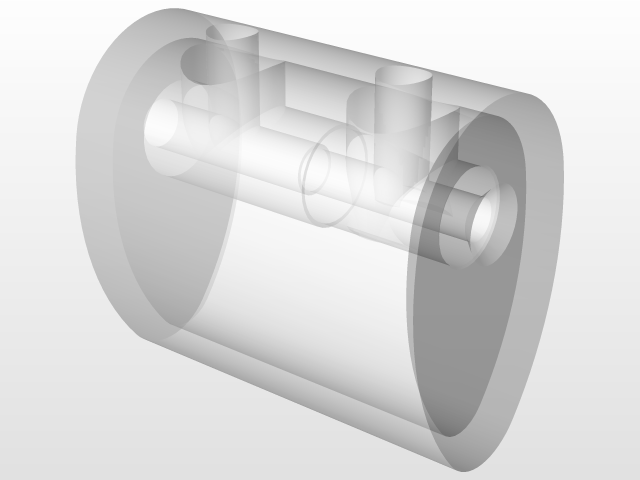

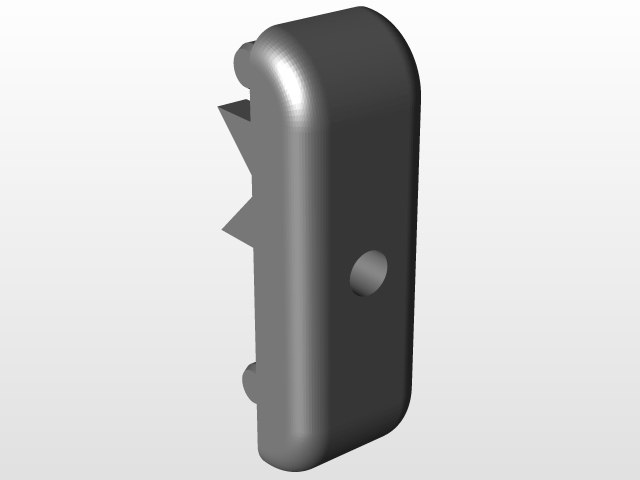

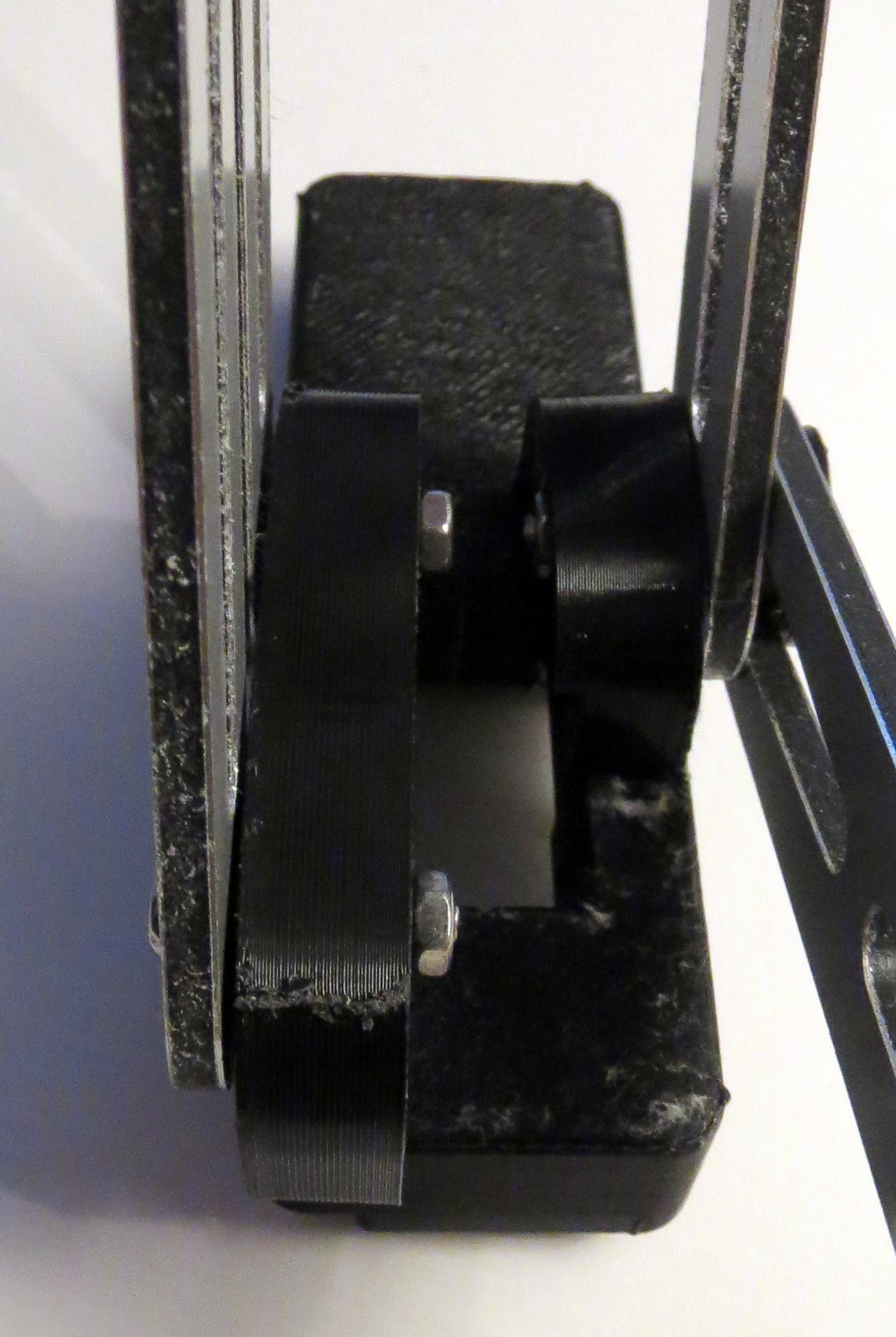

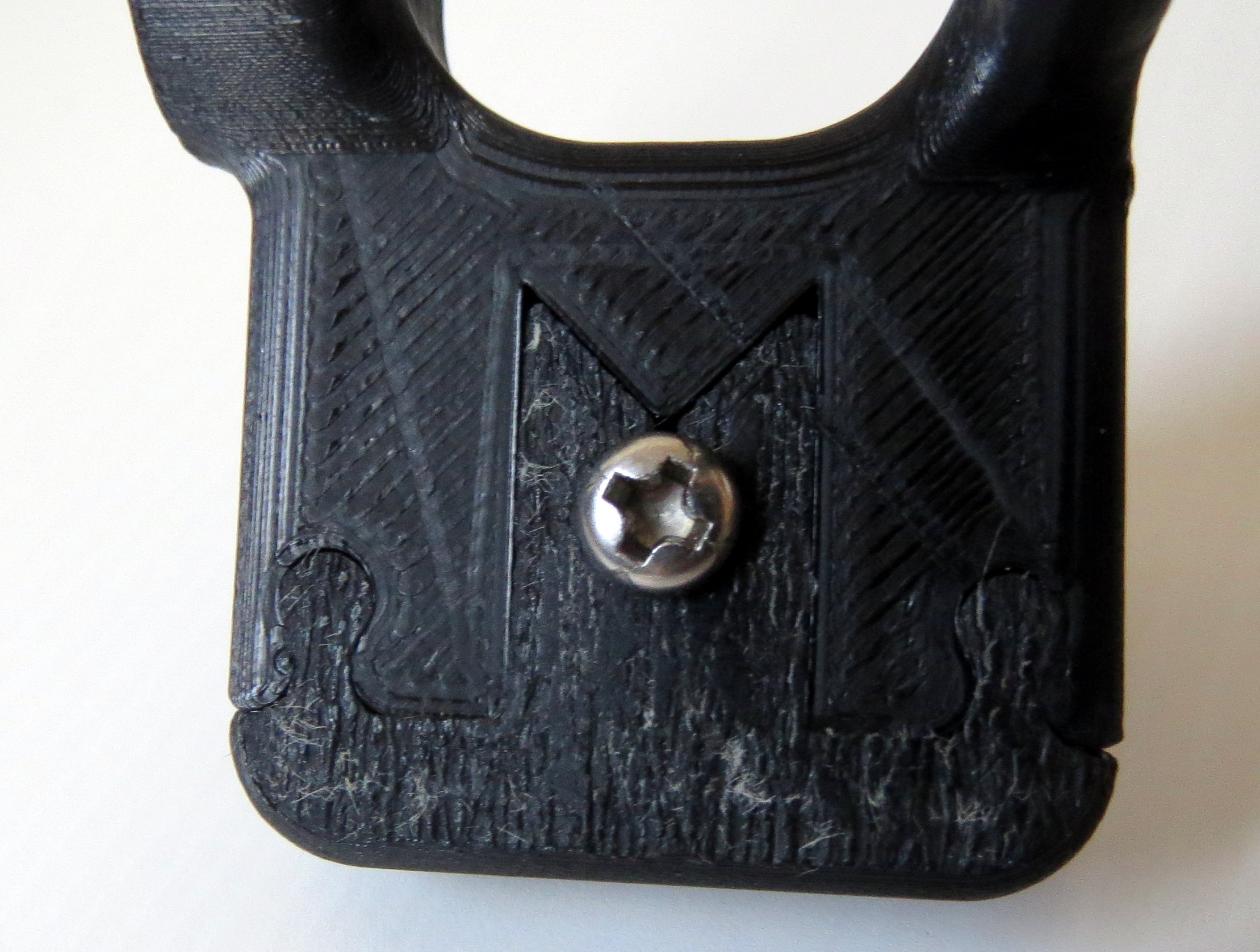

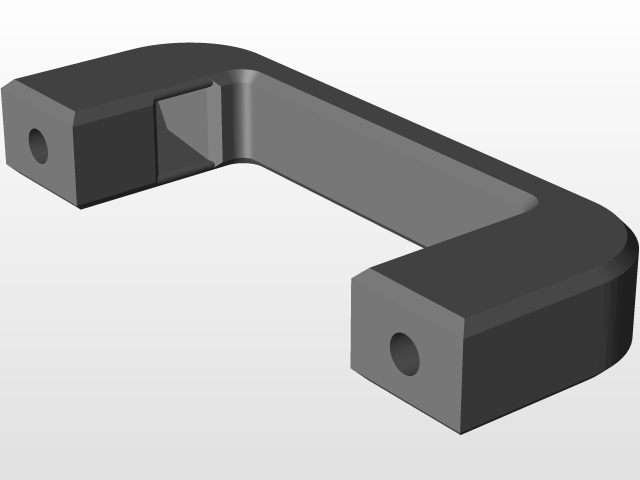

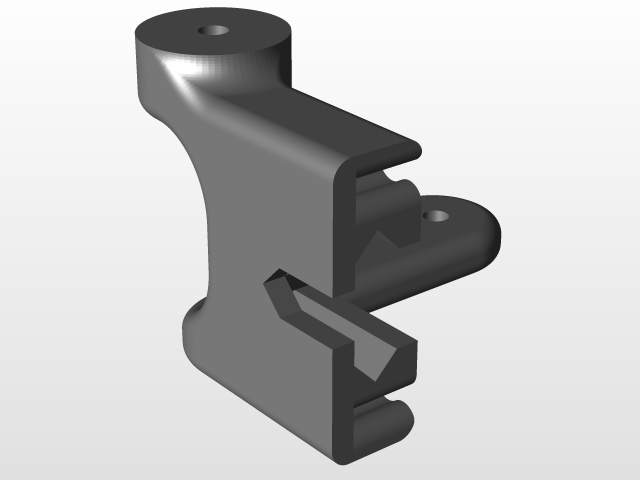

这款多关节机械臂的结构设计,最初面向艺术展陈场景的互动作业需求,可适配三类末端执行端完成对应动作:搭配柔性夹爪可完成轻薄纸张的抓取转移,搭载绘图笔具可在平面介质上完成轨迹绘制,更换锁付组件可完成小型零件的对位组装与移位操作。从结构布局来看,整机采用三段式平行四边形联动臂设计,臂体主体选用轻量化铝合金型材加工,在保证结构刚性的前提下尽可能降低运动惯量,各关节铰接处采用深沟球轴承配合耐磨衬套,减少往复运动的间隙累积,保证末端执行的位置精度。底座采用圆盘式回转支撑结构,内置回转驱动组件可实现360度周向旋转,底座安装面预留标准螺纹孔位,可直接固定在标准铝型材工作台或木质桌面台面上,安装边界直径不超过220mm,整机展开后最大作业半径可达420mm,竖直方向作业覆盖范围从安装面以上50mm至380mm区间,完全覆盖桌面级小型作业的空间需求。设计过程中优先考虑了走线布局,所有驱动线缆均沿臂体内部空腔布设,从底座中心的过线孔引出,避免臂体往复运动过程中出现线缆缠绕、拉扯磨损的问题,关节处的线缆预留足够的弯折余量,适配全行程范围内的臂体姿态变化。臂体的各段长度经过反复校核,既保证了足够的作业覆盖范围,也避免了臂体过长导致的末端挠度超标,在额定负载500g的工况下,末端静态形变量可控制在0.3mm以内,满足轻载作业的精度要求。驱动单元的安装位采用嵌入式设计,直接固定在臂体的加强筋结构上,减少传动环节的间隙,动力传递路径更短,响应速度更快。不同于工业级重载机械臂的厚重结构,这款机械臂的整体结构更紧凑,自重控制在3.2kg左右,既可以固定安装在固定工位完成重复性作业,也可以根据需求快速转移安装位置,适配临时展陈、教学演示、小型桌面加工等多场景的使用需求。平行四边形的臂体结构可以保证末端安装面始终保持水平状态,无需额外增加姿态调整关节即可完成平面类作业,简化了控制逻辑的同时也降低了结构复杂度,减少了故障点。各铰接点的锁紧结构采用可调式预紧设计,长期使用出现间隙后可通过调整锁紧螺母的预紧力消除回程间隙,延长整机的使用寿命。底座的回转支撑面采用聚四氟乙烯耐磨垫片,减少回转过程中的摩擦阻力,同时避免金属接触面直接摩擦产生的磨屑影响转动顺畅度。
- 上一篇:多关节数控加工机械臂结构设计
- 下一篇:多自由度取放料机械手创新结构设计
- 全部评论(0)
- 模板大小: 14.9 MB
- 售价:5金币
- 下载次数: 152
- 系统要求: Rendering,AutoCAD,Rendering,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,STL,SOLIDWORKS,STL,SOLIDWORKS,STL,STL,STL,STL,STL,STL
- 软件分类: 工业机器人
