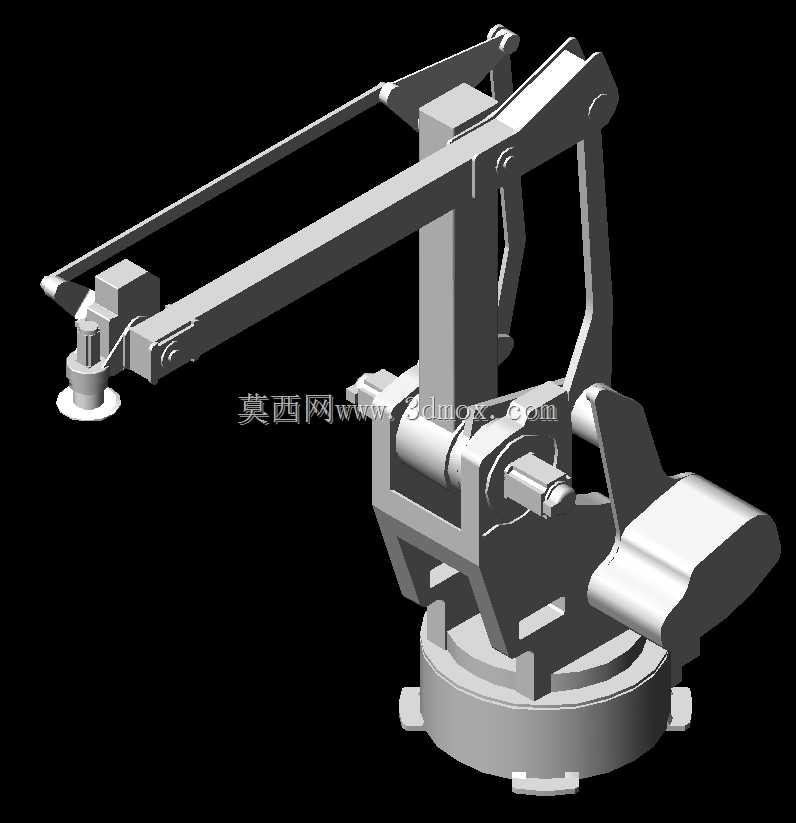

OCURA A700码垛工业机械臂结构设计

这款码垛机械臂主要面向仓储物流、快消品生产、建材加工等行业的末端物料搬运场景，可替代人工完成箱体、袋装件、规整块状工件的码放、拆垛、转序作业，适配生产流水线末端与仓储货架之间的物料转运需求，能够在高重复度、大负重的作业环境下长时间稳定运行，降低人工搬运的劳动强度，减少堆垛作业中的磕碰损伤与人工操作误差。

从功能特性来看，该机械臂采用多关节串联结构设计，底座为回转支撑结构，可实现整周范围内的角度回转，覆盖更大的作业半径区间；大臂与小臂采用平行四边形连杆传动结构，能够在臂架伸展过程中始终保持末端执行器的水平姿态，无需额外增加姿态补偿轴即可保证抓取物料的平稳性，避免物料在抬升、转运过程中出现倾斜滑落。末端预留标准执行器安装接口，可适配夹爪、真空吸盘、磁吸吊具等多种工装，满足不同材质、不同外形物料的抓取需求，关节处采用密封式铰接结构，可阻挡车间内的粉尘、碎屑进入铰接副，延长设备维护周期。

设计过程中优先考虑了作业负载与运动范围的平衡，臂架采用箱型截面的轻量化结构设计，在保证结构刚性、满足额定负重下形变控制要求的同时，降低运动部件的自重，提升关节驱动的响应速度，减少运行过程中的惯性冲击。底座安装面设置了均匀分布的固定孔位，可直接与混凝土地面预埋钢板或设备安装机架进行刚性连接，安装边界预留了足够的管线排布空间，方便动力线缆、控制线缆以及末端执行器的气路管线从底座内部走线，避免外部走线在机械臂回转过程中出现缠绕、剐蹭。

在运动逻辑设计上，该机械臂的关节运动路径做了防干涉优化，大臂抬升、小臂伸展与底座回转的动作可实现联动，能够按照预设的码垛路径完成多层多列的整齐堆垛，作业过程中臂架不会与周边的输送线、护栏、货架立柱发生碰撞，可适配不同高度的出料输送线与不同层高的码垛工位，无需对设备主体结构做大幅改动即可快速调整作业参数，适配多规格产品的码垛需求。
