多接口分流式管道喷淋喷头结构设计

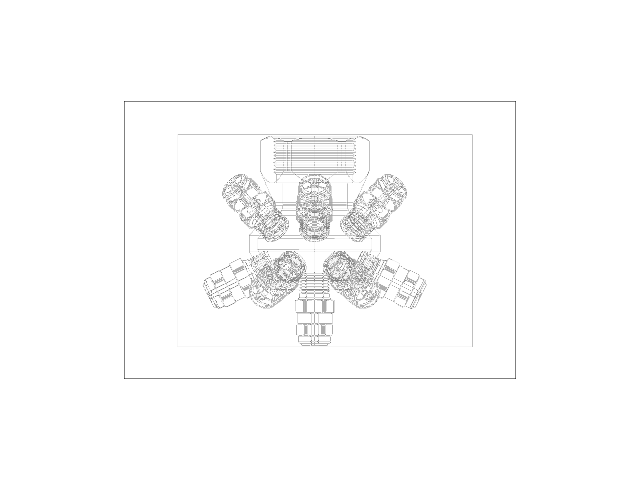

这款多接口分流喷头主要适配工业管路系统的流体分配作业场景，在化工喷淋工段、农业灌溉支管组网、工业设备冷却喷淋回路、消防细水雾灭火支管段都能见到同类结构的应用，核心作用是将单路输入的压力流体均匀拆分至多个输出支路，实现单点位输入、多方向同步喷射的流体输送需求。从结构设计逻辑来看，整体采用中心对称式布局，中心主通路作为流体输入的主通道，六个呈放射状均匀分布的侧接接口作为输出端，每个侧接口都预留了标准外螺纹连接段，可直接对接同规格的硬管管路或者柔性软管，无需额外加装转接接头就能完成装配，能有效减少管路节点的泄漏风险。设计阶段优先考虑了流体在腔体内的分配均匀性，中心腔体采用圆弧过渡结构，避免直角转折造成的局部压损过大问题，每个侧支路的通径尺寸保持一致，确保各个输出端口的流量偏差控制在工程允许范围内，不会出现近端流量大、远端流量不足的问题。安装边界方面，整体外接轮廓以中心轴线为基准呈放射状延展，安装时需要预留足够的径向操作空间，方便各个支路管路的旋接紧固，输入端的接口尺寸匹配常规DN40管路的连接标准，可直接与同通径的管道阀门、管路快接件对接，不需要做变径处理。实际应用中，这类喷头可根据喷射需求在各个输出端加装不同规格的喷嘴，实现雾化喷淋、柱状直射、伞状喷洒等不同的喷射效果，适配不同工况的流体输出要求。结构上所有连接部位都设计了标准的密封面，装配时搭配对应规格的密封垫圈即可满足常规压力下的密封要求，能适配水、低粘度化工溶剂、常规农用药液等多种流体介质的输送作业。建模过程中对各个接口的螺纹参数、腔体壁厚、过渡圆角都做了标准化处理，所有结构尺寸都匹配现有管路配件的通用标准，可直接用于工程选型参考、管路装配模拟，也可作为非标喷淋系统设计的基础元件，直接导入装配体完成管路布局验证，减少重复建模的工作量。
