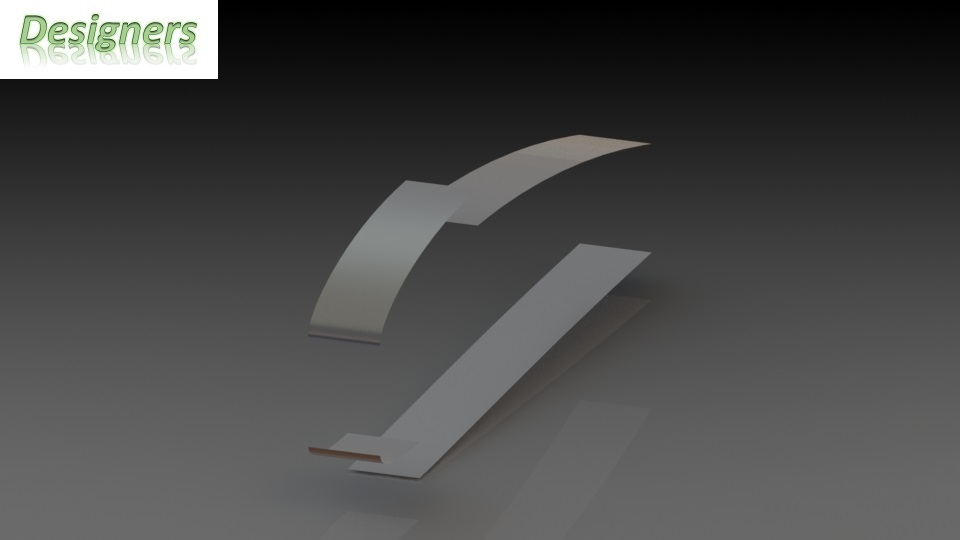

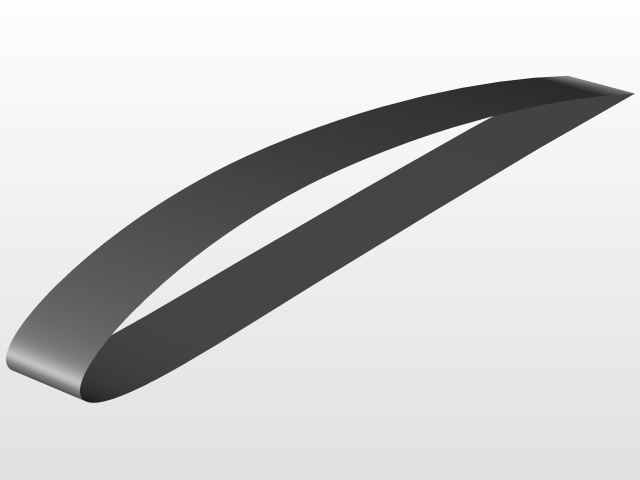

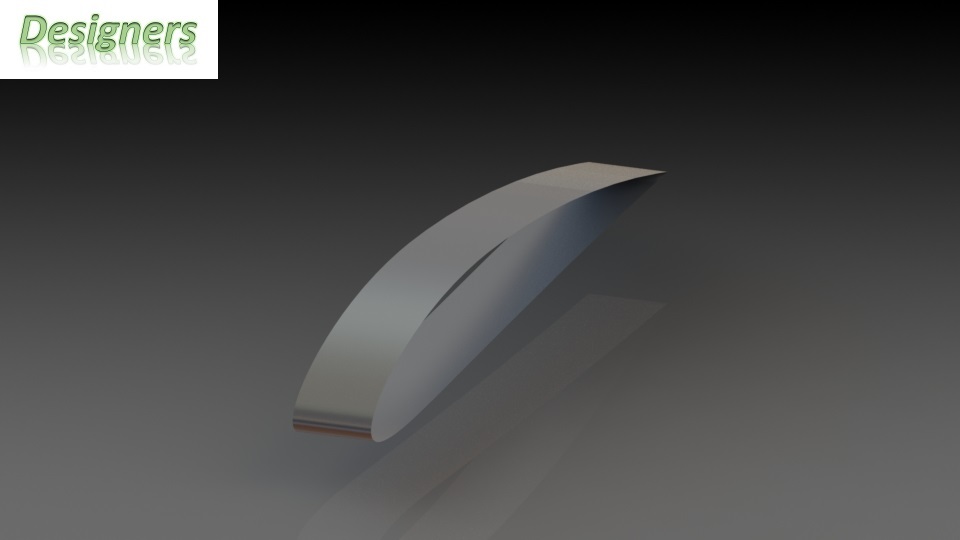

四分割面NACA4412翼型结构设计

在航空飞行器设计、低速风洞试验、小型风力发电机叶片开发这类场景里，翼型的曲面分割精度直接影响后续气动仿真的网格划分质量，也会决定实体加工阶段的刀路规划合理性。这款NACA4412翼型做了四个独立分割表面的处理，完全区别于常规整体式翼型建模的思路，拆分后的曲面可以单独赋予边界条件，不管是做CFD计算时的壁面函数设置，还是做复合材料铺层设计时的分区定义，都能省去大量在建模软件里反复切分曲面的重复工作。

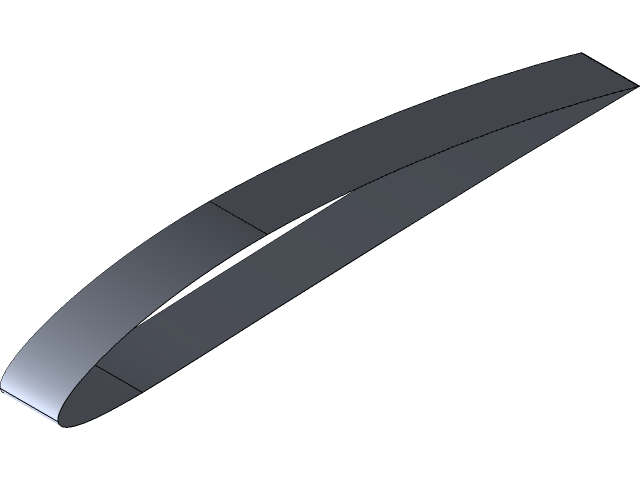

从实际工程使用的角度看，这类分面翼型最常被用在固定翼航模的主翼段设计、小型无人机的升力面验证、高校流体力学教学的试验件加工环节。常规的整体翼型模型导入仿真软件后，往往需要手动分割前缘驻点区、上翼面负压区、后缘分离区这几个关键气动区域，分割线的位置偏差很容易导致仿真结果出现10%以上的升阻比误差，而这款模型在建模阶段就按照气动分析的常规分区逻辑，把四个曲面的分割边界落在了弦向位置的合理区间，前缘曲面单独保留了NACA4412翼型的标准曲率半径，上翼面的两个分割段分别对应负压峰值区和压力恢复区，下翼面的分割面匹配了正压分布的区间特性，不需要二次调整就能直接导入求解器设置边界。

在安装边界的适配性上，该翼型模型保留了标准翼型的弦长基准，翼根位置预留了与翼梁连接的平面基准，分割后的曲面边缘都做了G1连续处理，不会出现分面后曲面衔接处的棱角误差，不管是后续做3D打印的快速样件，还是做数控加工的金属翼段，都能直接提取曲面生成加工刀路，不需要额外修补几何破面。做风洞试验件设计的时候，四个分割面还可以单独粘贴压力传感器，不用在整体曲面上反复定位测点位置，分面的边界线刚好可以作为测点排布的参考基准，大幅缩短试验件的前期准备周期。

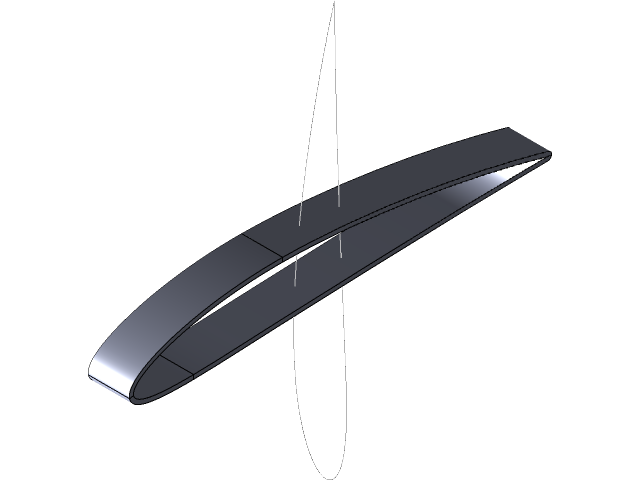

从建模逻辑上看，这款翼型没有采用简单的实体拉伸后切分的方式，而是先基于NACA4412的标准坐标点生成基础翼型曲线，再按照气动分区的位置生成四条分割引导线，通过曲面放样生成四个独立的曲面片体，最后缝合为整体实体，每个曲面的UV方向都做了统一规整，后续做网格划分的时候可以生成高质量的结构化网格，避免非结构化网格带来的计算精度损失。对于做小型风电叶片设计的工程师来说，这种分面结构还可以直接在不同曲面上设置不同的表面粗糙度参数，模拟叶片表面沾污、结冰后的气动特性变化，比整体翼型模型的参数设置灵活度高很多。
