带输送机构的陶瓷加热工业烤箱

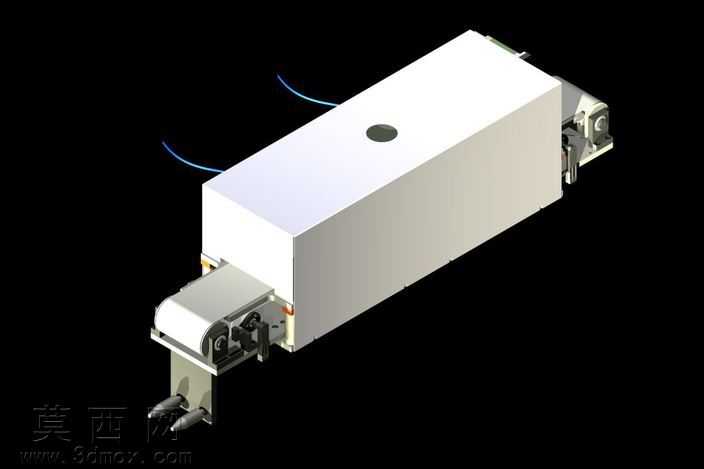

本模型为带连续输送机构的陶瓷加热器烤箱，采用三维建模软件完成全参数化结构设计，建模过程严格遵循工业设备设计规范，对各功能模块进行独立零件建模后完成整体装配约束，确保所有运动部件无干涉、装配关系符合实际生产装配逻辑。模型渲染阶段采用写实工业渲染方案，烤箱主体外壳赋予哑光白色冷轧钢板材质，还原工业设备常用钣金外壳的细腻磨砂质感，表面设置细微的颗粒纹理与低反光属性，避免过度反光造成的视觉失真；两端输送机构的辊筒、传动组件赋予哑光金属材质，还原碳钢机加工零件的表面质感，传动皮带赋予哑光黑色橡胶材质，添加细微的防滑纹理表现，接线部位的线缆赋予柔性PVC材质，表现出线材的自然弯曲弧度与半哑光塑胶质感。结构设计上，设备主体为长方体密闭加热腔体，顶部预留温度检测元件安装孔，腔体两端设置输送通道，集成皮带输送机构，可实现工件的连续送入、加热、送出作业，输送机构两侧设置传动与张紧组件，保障输送运行的稳定性，腔体边角做圆弧过渡处理，符合工业设备的安全设计要求，整体结构紧凑，功能分区明确。设计思路围绕连续式工业加热作业需求展开，将陶瓷加热模块集成于密闭腔体内部，搭配贯穿式输送机构，解决传统批次式烤箱上下料效率低、作业连贯性差的问题，可适配小型工件的连续加热固化、烘干等生产场景，建模过程中对所有安装孔位、配合公差进行了合理预留，模型可直接用于方案展示、结构验证以及后续的工程图转化工作，各零件可独立编辑修改，方便后续根据实际产能需求调整腔体长度、输送宽度以及加热功率对应的结构尺寸。
