四款不同规格立式电气柜柜体结构设计

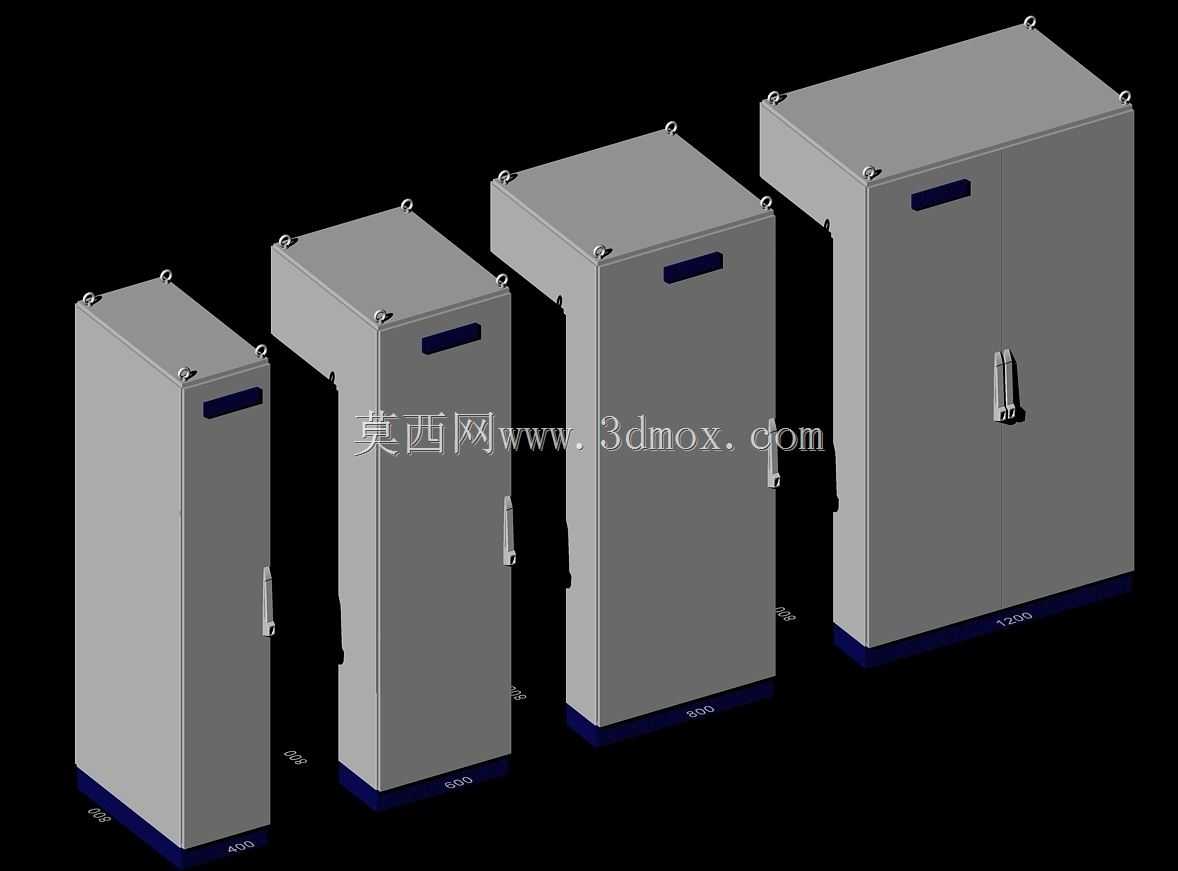

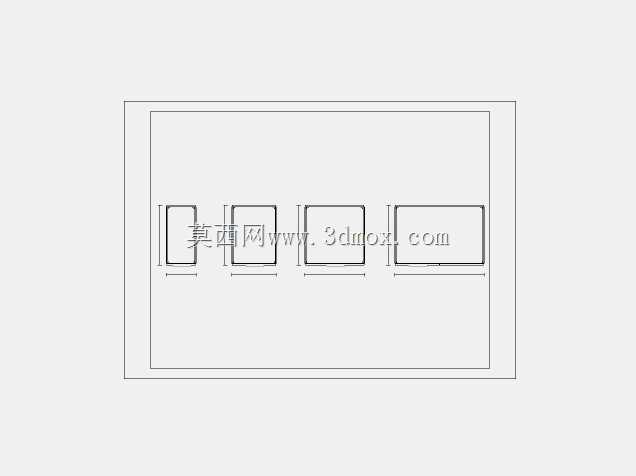

本次呈现的四款立式电气柜体，是面向工业配电场景打造的标准化电气承载外壳，广泛适用于工厂车间配电、工业设备电控集成、楼宇动力配电、自动化产线供电管控等场景，作为电气系统的核心防护载体，承担着容纳断路器、接触器、继电器、PLC控制模块等电气元件的核心作用，同时可隔绝外界粉尘、水汽、意外触碰对内部带电元件的干扰，保障配电系统长期稳定运行。四款柜体采用统一的家族化设计语言，整体为立式长方体落地结构，柜体主体采用冷轧钢板弯折成型的设计思路，门板设置内嵌式长条观察窗，可在不开启柜门的前提下观察内部仪表的运行状态，柜门搭配长柄式机械锁具，既满足日常运维的开关门操作需求，也可实现非授权人员的开启管控，柜体顶部设置吊装吊耳，满足车间内吊装转运、现场就位安装的作业需求，底部预留进出线开孔空间，适配电缆桥架、地面穿线等多种布线方式，柜体底部做加高底座设计，可隔绝地面积水、潮气对柜体内部的侵蚀。四款柜体宽度尺寸分别为400mm、600mm、800mm、1200mm，深度统一为800mm，高度统一为2000mm，形成梯度化的容量规格，可适配不同回路规模的配电需求：小宽度款适合单台设备的旁置电控配套，中等宽度款适合车间区域的分路配电，大宽度双开门款适合作为车间总配电柜、多回路集成控制柜使用。设计过程中充分考虑现场安装的边界条件，2000mm的高度适配常规工业厂房的车间操作高度，运维人员无需借助登高工具即可完成面板操作、元件检修，800mm的深度既预留了内部元件安装、线槽布线的充足空间，也不会占用过多的车间通道面积，柜体侧边预留并柜连接孔位，可实现多台柜体的并排拼接组合，满足大规模配电系统的集成安装需求。柜体表面采用静电喷塑处理，具备良好的防锈、耐刮擦性能，适配工业车间复杂的使用环境，门板与柜体框架之间加装密封胶条，可提升柜体的整体防护等级，减少粉尘进入柜体内部的概率，延长内部电气元件的使用寿命。
