方形翅片式风道加热换热单元结构设计

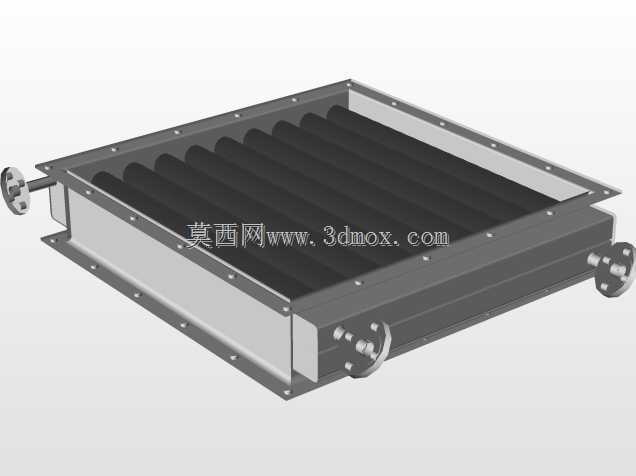

该换热单元主要应用于工业通风系统、商用暖通空调风道、烘干设备送风段等场景，作为风道内的空气加热或热交换核心部件，承担流经风道的空气与内部热媒之间的热量传递功能，可适配热水、蒸汽或导热油等多种热媒介质，满足不同工况下的空气升温需求。从结构设计来看，整体采用方形法兰边框结构，边框四周预留均匀分布的安装孔位，可直接与同规格的矩形风道通过螺栓拼接固定，安装时无需额外制作过渡连接件，边框与风道对接面可适配常规密封垫实现密封，避免送风过程中出现漏风损失。核心换热区域采用密集排布的翅片式换热管结构，换热管采用错列排布方式，相比顺排结构可大幅提升空气流经时的湍流程度，减少换热边界层厚度，提升整体换热效率，翅片采用连续整体冲压结构，与换热管通过机械胀接实现紧密贴合，降低接触热阻，保证热量能够快速从管内热媒传递到翅片表面，与流经的空气充分接触换热。侧边设置的管接头采用法兰式连接结构，位置突出于换热主体边框，便于现场与外部热媒管路对接，接头处的结构做了加强处理，可承受常规暖通系统的管路工作压力，避免运行过程中出现渗漏问题。设计过程中充分考虑了风道内的安装边界，整体厚度控制在常规风道段的适配尺寸范围内，不会过度占用风道安装空间，同时边框的结构强度经过校核，可承受风道内送风时的风压载荷，长期运行不会出现边框变形问题。翅片间距的选取兼顾了换热效率与风阻要求，既保证足够的换热面积，又不会造成风道风阻过大导致风机负载超标，适配常规通风系统的风压参数。端部的换热管固定结构采用分层支撑板设计，可避免设备运输或运行过程中换热管出现位移、振动，提升整体结构稳定性，适配不同安装角度的风道布置需求，无论是水平风道还是垂直风道均可正常安装使用。
