12V1.3AH密封铅酸蓄电池结构设计

这款小容量密封铅酸蓄电池的三维结构设计，首先围绕实际应用场景的安装约束展开，这类12V1.3AH规格的电池，常被用在小型UPS不间断电源、消防应急照明回路、门禁后备供电、小型电动玩具、便携检测设备的备用电源模块中，部分工控设备的参数记忆备用供电也会选用该容量段的密封铅酸电池，因为其免维护、漏液风险低的特性，适合内嵌到设备腔体内部长期放置，不需要频繁开盖检查电解液液位。

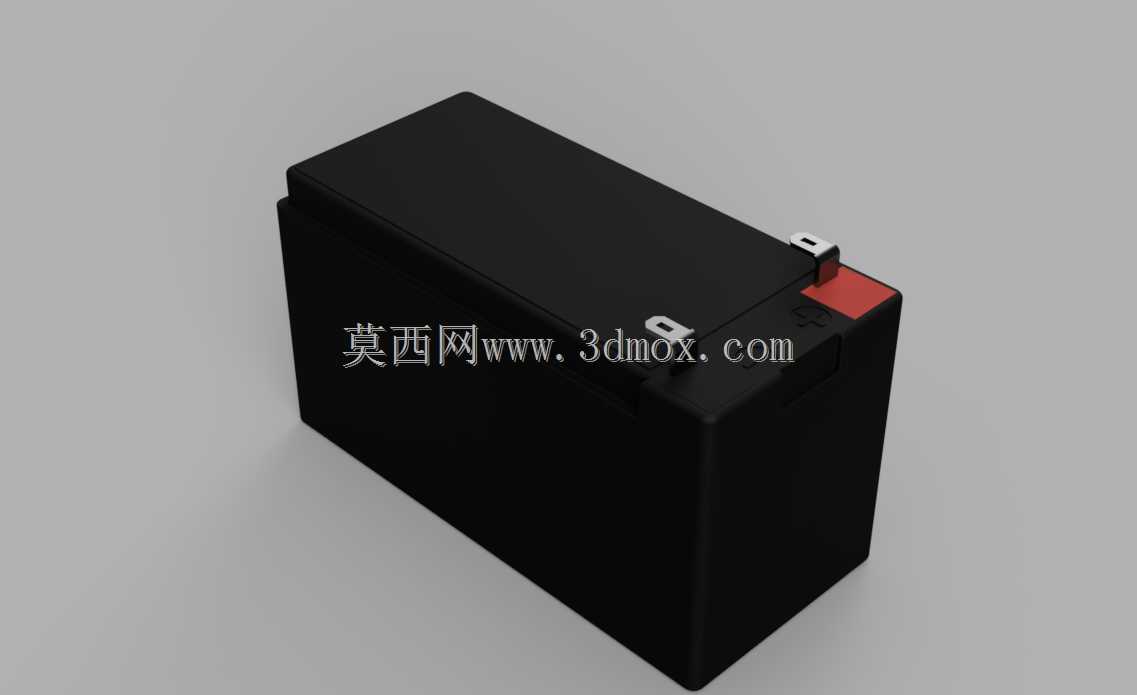

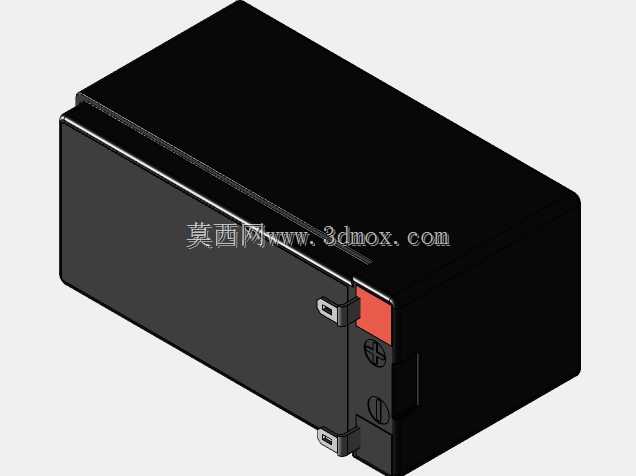

从设计思路上看，整体采用长方体硬质外壳结构，外壳选用耐酸腐蚀的ABS工程塑料材质，壳体壁厚均匀控制在2mm左右，既保证足够的结构强度承受内部极群的膨胀应力，也不会过度占用外部安装空间。顶部的极柱设计做了差异化标识，红色端盖对应正极，金属嵌件式极柱突出壳体顶面3mm，方便接线端子快速插接或螺丝压接，极柱周边做了凸起的密封挡边，避免接线时金属碎屑掉入壳体内部造成短路风险。壳体顶部的密封边采用超声波焊接工艺的结构预留，焊接筋条宽度1.2mm，沿壳体上盖与下壳的配合面整圈布置，保证焊接后完全密封，杜绝电解液渗漏和酸雾溢出，满足密封电池的使用要求。

外形尺寸方面，该电池的长宽高比例适配多数小型设备的电池仓标准，长度方向预留0.5mm的安装公差，宽度方向两侧做了微小的脱模斜度，方便注塑生产时顺利出模，同时不会影响电池在标准电池仓内的插拔顺畅度。安装边界上，电池底部做了浅凹槽的防滑定位结构，对应设备电池仓内的定位凸筋，装入后不会出现横向窜动；顶部除极柱区域外，其余平面做了防滑纹理，方便操作人员取放电池。内部结构的设计上，极群采用卷绕式叠片结构的空间预留，正负极板之间的隔板厚度均匀，保证内部电解液充分吸附，同时预留足够的气体复合空间，实现充电过程中氧循环复合，减少失水，达到免维护的使用效果。

在实际选型适配时，这类小容量密封铅酸电池的安装空间需要注意极柱的安全绝缘距离，极柱周边3mm范围内不要布置裸露的金属导电部件，避免运输或使用过程中出现短路风险；电池侧面不要设计尖锐的压筋，防止长期使用过程中外壳被压裂导致漏液。三维建模过程中，对外壳的圆角过渡做了统一处理，所有外棱边都做了R0.8mm的圆角，既避免注塑生产时出现应力集中开裂，也能防止操作人员取放时被锐边划伤。
