工业机柜用转舌式凸轮锁具结构设计

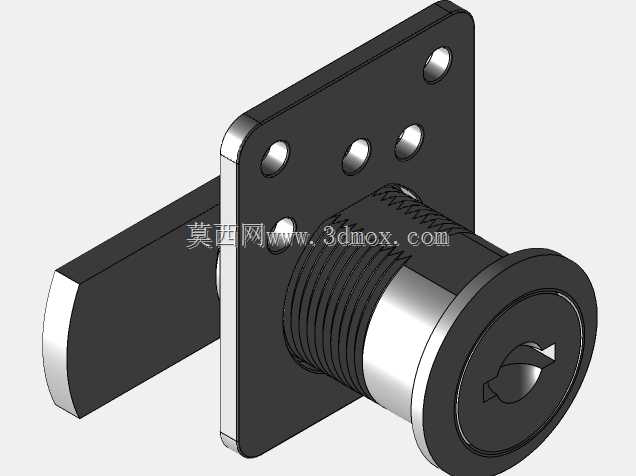

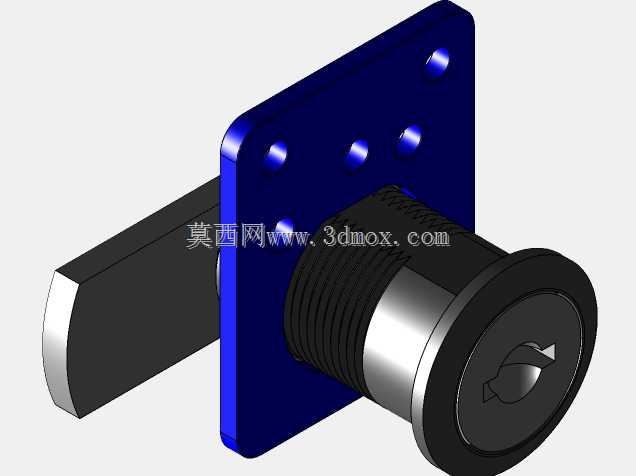

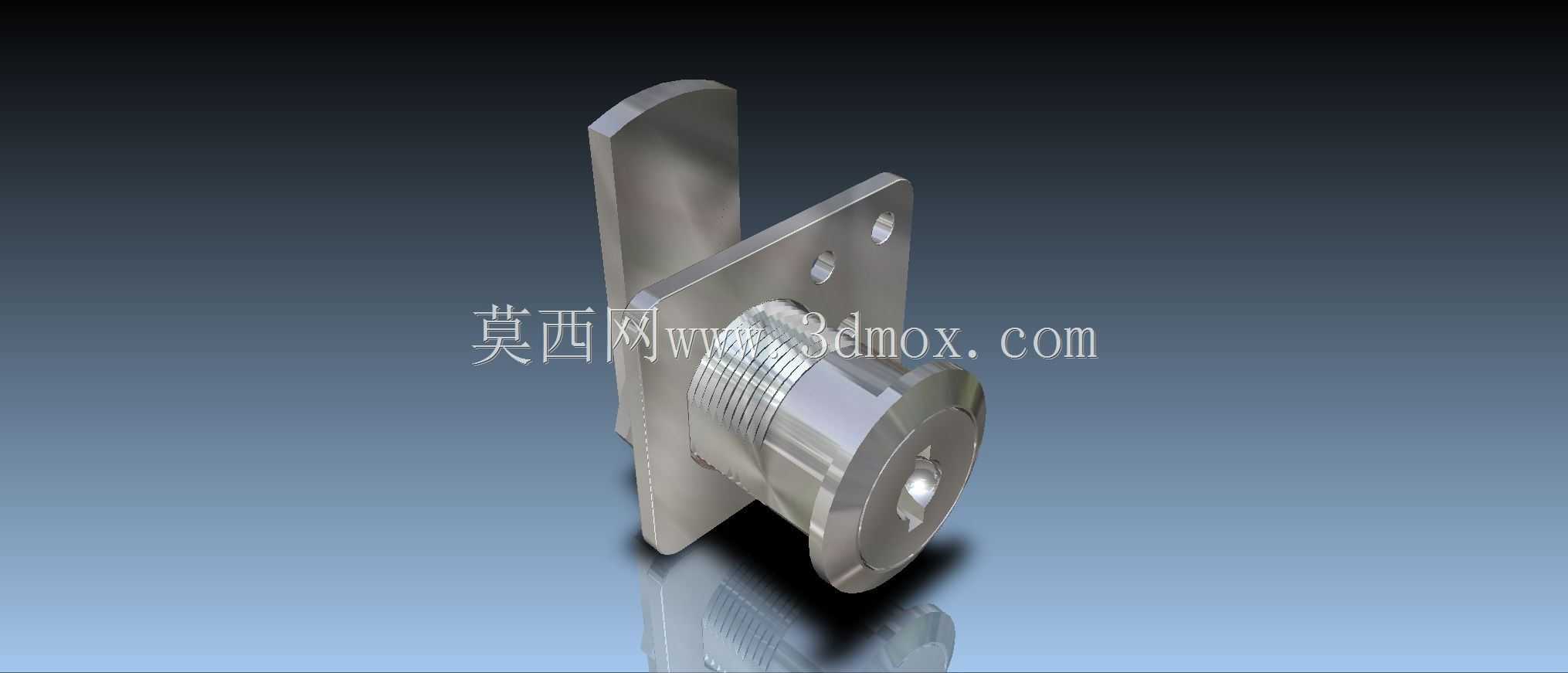

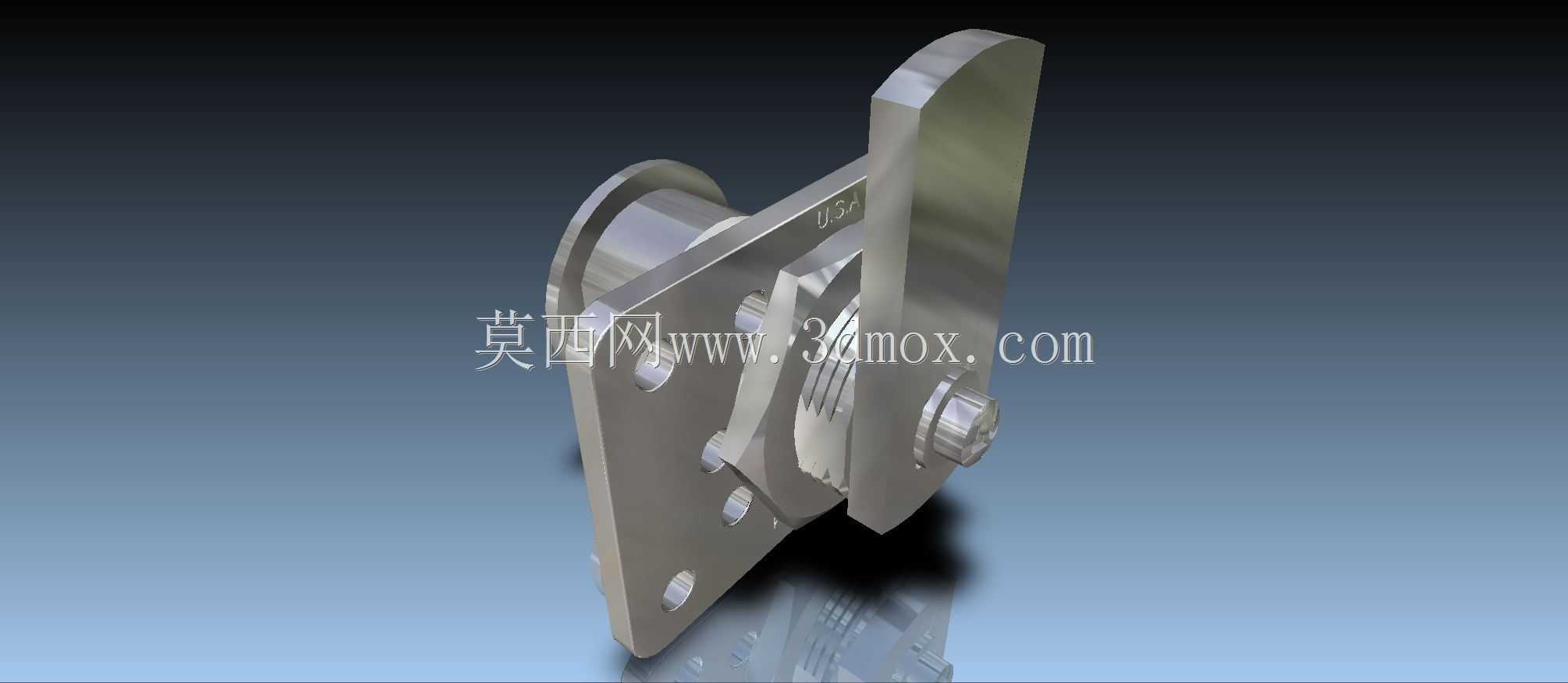

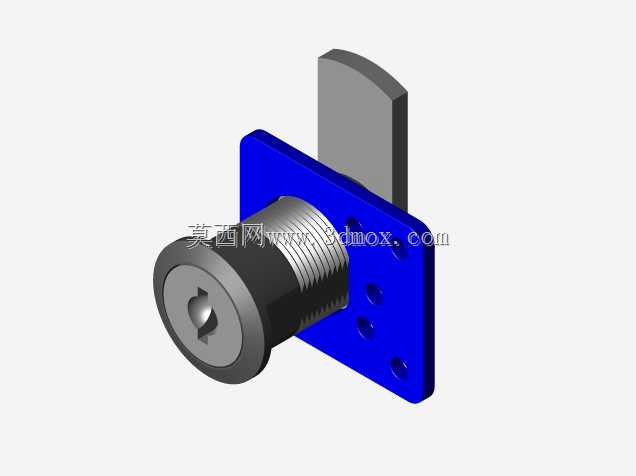

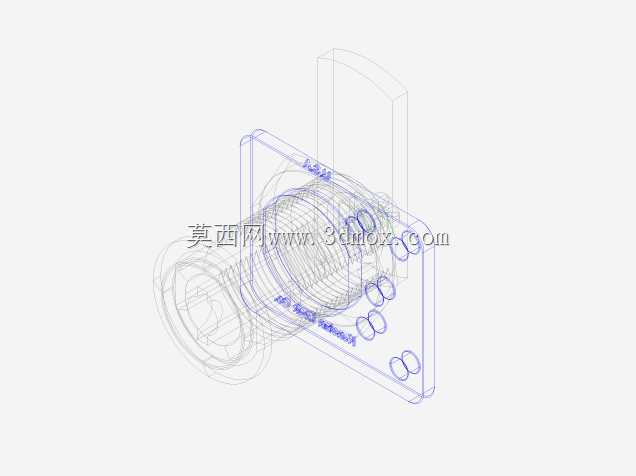

这款凸轮锁的结构设计围绕工业场景下的柜体启闭需求展开，核心通过锁芯端部的凸轮旋转动作，带动锁舌完成伸出与收回的锁止、解锁动作，适配各类工业控制柜、配电箱、通讯机柜、小型设备舱门的锁闭需求，在户外机柜、车间设备柜体、办公智能柜等场景中都能稳定发挥作用。从安装边界来看，锁体采用带外螺纹的圆柱主体结构，搭配方形安装法兰片，法兰片上预留两个对称的安装定位孔，安装时仅需在柜门面板上开出对应直径的圆孔，将锁体从面板外侧穿入，内侧通过配套螺母与锁体螺纹锁紧即可完成固定，不需要复杂的开孔工艺，适配1-2mm厚度的冷轧钢柜门、铝合金柜门甚至部分工程塑料柜门，安装容错率较高，现场装配时不需要额外定制复杂的安装工装。设计过程中优先考虑了锁具的操作可靠性，锁芯的旋转行程控制在90度，钥匙插入后顺时针旋转即可带动尾部凸轮推动锁舌伸出，卡在柜体侧边的锁止挡片上，逆时针旋转则收回锁舌完成解锁，操作逻辑符合工业操作人员的使用习惯，不会出现误操作导致的锁舌卡滞。锁舌部分采用L型折弯的金属片结构，伸出长度经过反复校核，既保证锁止时与柜体挡边有足够的搭接量，避免柜门受外力冲击时意外脱开，又不会因为伸出过长导致解锁时与柜体内部的布线、元器件发生干涉。锁芯头部采用带限位的槽型结构，适配通用的三角钥匙或者一字专用钥匙，不同场景下可以根据安全等级需求更换对应的锁芯内芯，不需要整体更换锁体，降低后期维护成本。整个锁体的金属部件都做了表面防锈处理，外露部分的镀层均匀，能够适应车间内的油污环境、户外机柜的潮湿凝露环境，不会因为长期使用出现锈蚀卡滞的问题。结构建模时对各个运动部件做了间隙配合校核，锁芯与锁体外壳的配合间隙控制在合理范围，既保证旋转顺畅无卡顿，又不会因为间隙过大出现晃动旷量，凸轮与锁舌的接触位置做了小圆弧过渡，减少长期旋转磨损带来的行程偏差，法兰片与柜门接触的一面设计了浅槽，可以加装橡胶密封垫片，满足有防尘防水需求的柜体安装要求，提升锁具安装后的柜体防护等级。
