玻璃夹持固定用金属夹件结构设计

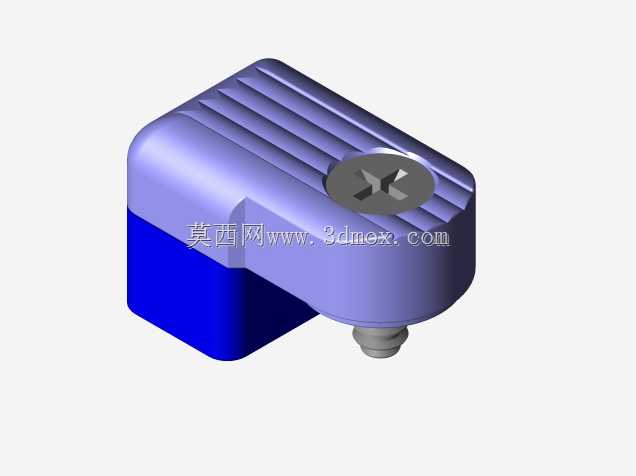

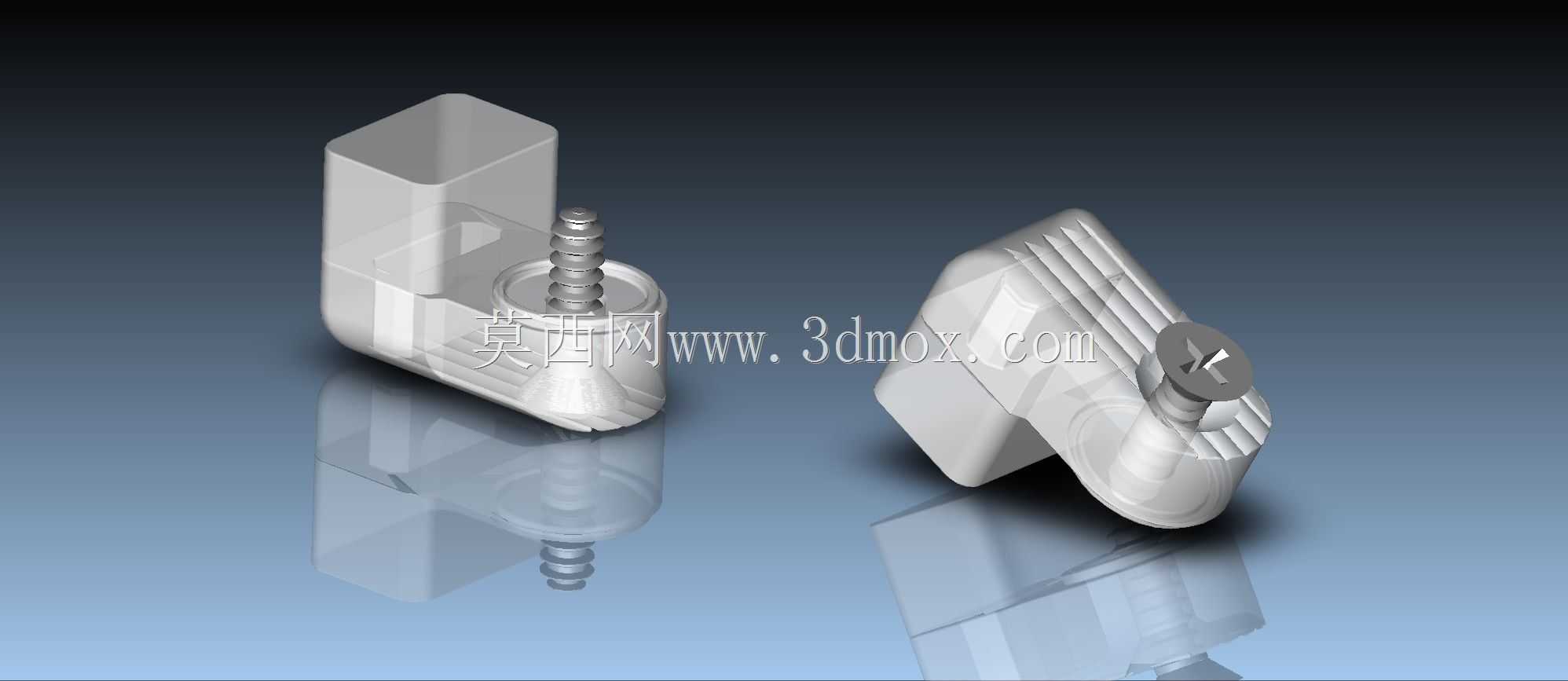

　　在展柜搭建、玻璃隔断安装、小型设备透明视窗固定、实验室玻璃器具装夹这类场景里，玻璃固定夹是不可缺少的连接配件，它既要承担玻璃板材的定位锁紧功能，又要避免刚性接触导致玻璃应力集中碎裂，同时还要适配不同厚度的玻璃安装需求，兼顾安装后的外观整洁度。这类夹件的设计首先要考虑夹持力的均匀分布，夹体与玻璃接触的端面不会做尖锐直角处理，通常会预留嵌装弹性缓冲垫的槽位，缓冲垫一般采用耐老化的橡胶或者硅胶材质，既可以增大接触摩擦力防止玻璃滑脱，又能抵消金属夹件与玻璃之间的硬接触应力，避免玻璃受温度变化或者安装外力产生崩边、开裂的问题。从结构设计逻辑来看，这类玻璃固定夹采用分体式夹座搭配锁紧螺钉的结构，夹座分为固定基座与活动压块两个部分，

　　固定基座上预留有安装孔，可以通过自攻螺丝或者膨胀螺栓将基座固定在墙面、型材框架、设备壳体上，活动压块与基座之间形成可调的夹持间隙，通过拧紧锁紧螺钉来推动活动压块向玻璃侧移动，逐步压紧玻璃完成固定，这种结构的优势在于夹持间隙可以在一定范围内调整，能够适配3mm到12mm之间不同厚度的平板玻璃，不需要针对每一种玻璃厚度单独开模制作夹件，大幅提升了配件的通用适配性。夹体的外形做了圆角钝化处理，没有突出的尖锐棱边，一方面是避免安装和使用过程中划伤操作人员，另一方面也不会在玻璃边缘形成突兀的视觉遮挡，适配商用展柜、家装隔断这类对外观整洁度有要求的使用场景。安装边界方面，固定基座的安装孔位间距做了标准化设计，

　　适配常规的铝合金型材槽距以及墙面安装的膨胀螺栓间距，安装时不需要在玻璃上打孔，只需要将玻璃放置在夹座的定位槽内，调整好玻璃的水平与垂直位置后，逐步拧紧锁紧螺钉即可完成固定，相比打孔固定的方式，不会破坏玻璃的整体结构强度，也降低了玻璃安装过程中的碎裂风险，后期需要拆卸更换玻璃时，只需要松开锁紧螺钉就可以取出玻璃，维护调整十分方便。在受力设计上，夹件的基座部分做了局部加厚处理，尤其是螺钉安装位与夹持受力面的连接位置，通过加厚壁厚提升结构刚性，避免长期受力后夹体产生形变导致夹持力下降，锁紧螺钉采用内六角或者十字槽的标准机米螺丝，螺钉的端部做了平端处理，不会在拧紧过程中顶伤活动压块的表面，保证活动压块的受力始终垂直于玻璃表面，

　　避免压块偏斜导致玻璃局部受力过大。这类夹件除了用于普通平板玻璃的固定，也可以适配亚克力板、PC耐力板这类透明板材的装夹，在小型自动化设备的安全防护门、观察视窗安装场景中，这种夹件可以快速完成透明防护板的固定，不需要额外制作复杂的压框结构，减少设备整体的装配工时。设计过程中需要重点控制夹座夹持面的平面度，如果夹持面存在翘曲或者凹凸不平，拧紧螺钉后会导致玻璃局部受力集中，很容易造成玻璃碎裂，因此夹体的成型工艺无论是压铸还是机加工，都需要对夹持接触面做平整处理，保证两个夹持面的平行度控制在合理公差范围内。另外夹件的表面处理一般采用镀锌或者镀铬工艺，提升防锈能力，适配潮湿环境下的使用需求，比如卫浴间的玻璃隔断、户外展示柜的玻璃固定场景，不会因为长期受潮生锈污染玻璃表面，也能延长夹件的整体使用寿命。在实际选型应用中，需要根据玻璃的单块重量确定夹件的布置间距，单块玻璃重量越大，需要布置的夹件数量越多，每个夹件承担的载荷控制在其额定承载范围内，避免单个夹件受力过大导致失效，通常沿玻璃的下边缘与侧边缘均匀布置夹件，下边缘的夹件主要承担玻璃的垂直重力，侧边缘的夹件主要承担玻璃的水平定位与防倾倒作用，安装时需要保证各个夹件的夹持面处于同一平面，避免玻璃安装后产生内应力。
