机柜用表面贴装式磁吸闭合锁具结构

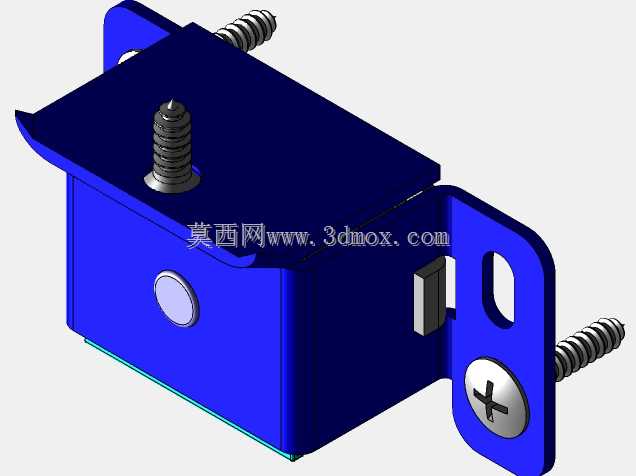

　　在音频设备机柜、视频播控柜这类需要频繁启闭检修门的柜体场景里，传统的机械卡扣锁存在对位要求高、长期使用磨损松旷、启闭噪音大的问题，这类表面贴装的磁性锁扣就是针对这类场景优化的闭合固定件。不同于嵌入式磁吸件需要在门板和柜体上开沉孔，这款锁扣采用完全外露的贴装结构，两个带安装孔的固定耳直接从主体两侧向外延伸，安装时不需要对柜体板材做预埋开孔处理，只需要在对应位置打两个适配的螺丝孔，就能直接用自攻螺丝或者机丝完成固定，对于薄板柜体、后期改造加装的场景适配性极强，不会破坏柜体内部的走线空间，也不会因为开孔误差导致锁扣对位偏移。从功能逻辑上看，这款锁扣依靠内置的永磁体提供吸附力，不需要额外的弹簧、拨片等活动机械结构，

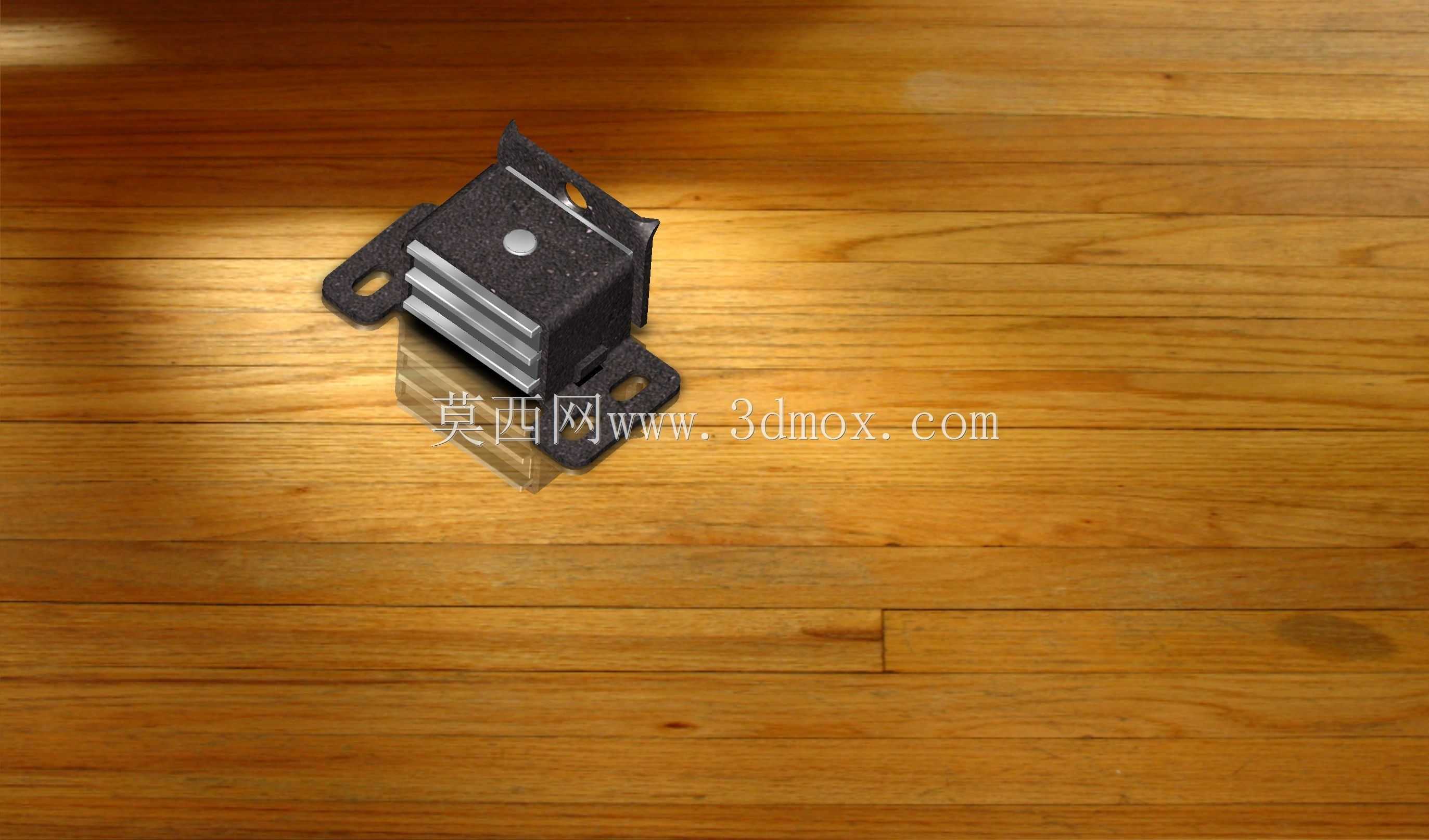

　　启闭过程中没有刚性零件的碰撞和摩擦，日常开关柜门只需要施加超过磁吸力的外力就能拉开，闭合时靠近到吸附距离就会自动吸合，不会出现机械卡扣没对准导致柜门虚掩的情况，对于经常需要开合调试设备的播控机柜、影音设备柜来说，既能保证柜门日常处于闭合状态，避免内部设备落灰，又能减少频繁开关带来的零件损耗，日常维护几乎不需要做润滑、零件更换之类的操作。设计上这款锁扣的主体采用方正的盒式结构，磁吸工作面做了分层的台阶设计，吸附接触时的接触面平整，磁体完全封装在金属外壳内部，不会因为长期暴露出现氧化退磁的问题，两侧的安装耳和主体是一体化的冲压结构，安装孔做了沉台处理，螺丝锁紧后螺帽不会突出安装面，避免螺丝刮蹭门板或者线缆。安装边界上需要注意，

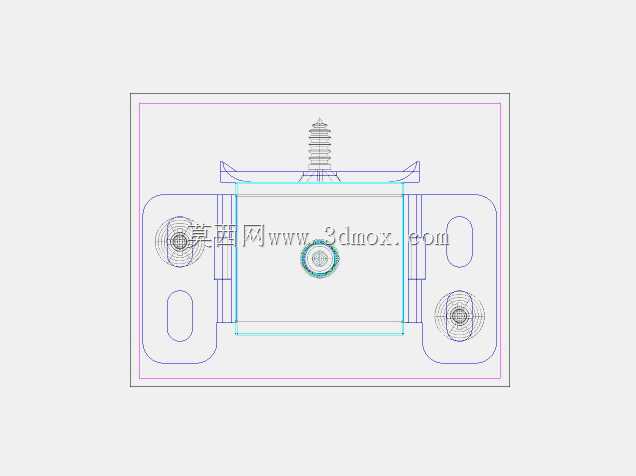

　　锁扣的主体厚度控制在常规柜门缝隙的适配范围内，安装时需要保证柜体侧和门板侧的两个吸附面完全平行，垂直方向的对位偏差不能超过两毫米，否则会大幅降低实际吸附力，两个安装孔的中心距是固定值，前期打孔时需要提前比对位置，避免孔位打偏导致锁扣无法贴合安装面。实际选型时，这类磁吸锁扣的吸附力可以满足常规轻型柜门的闭合需求，不需要额外加装搭扣或者锁具，对于没有防盗要求、只需要保持柜门闭合的设备柜体来说，比传统的机械碰珠、弹簧卡扣的使用体验更好，长期使用的故障率也更低。建模过程中需要重点还原两侧安装耳的弯折角度、安装孔的沉台结构、磁吸工作面的分层台阶，这些细节直接关系到安装时的干涉检查和装配对位，如果安装耳的弯折角度建模有偏差，

　　实际装配时就会出现锁扣主体翘起、吸附面无法完全贴合的问题，磁吸工作面的台阶高度如果和实际尺寸不符，会导致柜门闭合后出现缝隙或者挤压过紧的情况。另外外壳的边角都做了小圆弧倒角处理，没有尖锐的毛刺结构，安装和后期维护时不会划伤操作人员的手部，金属外壳的材质可以选用钢或者不锈钢，不锈钢版本更适合在潮湿的户外机柜场景使用，不会因为生锈导致磁体被锈迹卡滞，普通冷轧钢版本的成本更低，适合室内干燥环境的机柜使用。
