英制规格圆头抽芯铆钉结构设计

　　在薄板类构件的永久性连接作业场景中，抽芯铆钉是单侧操作即可完成铆接的核心紧固件，这款1/8英寸直径、3/8英寸铆接长度的圆头抽芯铆钉，主要适配总叠厚在0.2-0.3英寸区间的薄板连接需求，常见于电子设备外壳组装、轻型钣金机柜拼接、铝合金型材框架固定、小型五金件铆合等作业场景，相较于传统实心铆钉需要双侧施力铆接的操作限制，这类抽芯铆钉仅需在单侧使用拉铆枪即可完成铆接作业，在封闭腔体、薄壁构件、操作空间受限的装配场景中具备不可替代的应用优势。从结构设计逻辑来看，这款铆钉分为钉体与钉芯两个核心组成部分，钉体采用软态铝合金材质冷镦成型，头部为标准圆头构型，铆接完成后钉头可在被连接件表面形成均匀的承压面，避免压强过大压伤薄板基材表面；

　　钉芯采用镀锌碳钢材质，头部设计有环形拉断槽，拉铆过程中钉芯的膨胀段会将钉体的管身部分在被连接件的另一侧均匀胀开，形成四个均匀分布的锁止爪片，牢牢扣住被连接件的背面，当拉铆力达到设定阈值时，钉芯会在预设的拉断槽位置整齐断裂，断口与钉头端面基本齐平，不会出现突出的毛刺影响后续装配或外观质量。在尺寸边界设计上，这款铆钉的钉体直径严格控制在1/8英寸公差范围内，适配的预制安装孔直径推荐为0.129-0.133英寸，孔位间隙过大会导致铆接后钉体膨胀不均匀，连接强度下降，间隙过小则会导致钉体插入困难，影响装配效率；3/8英寸的铆接长度是指钉体可容纳的被连接件总叠厚，实际选型时需要预留0.03-0.05英寸的膨胀余量，

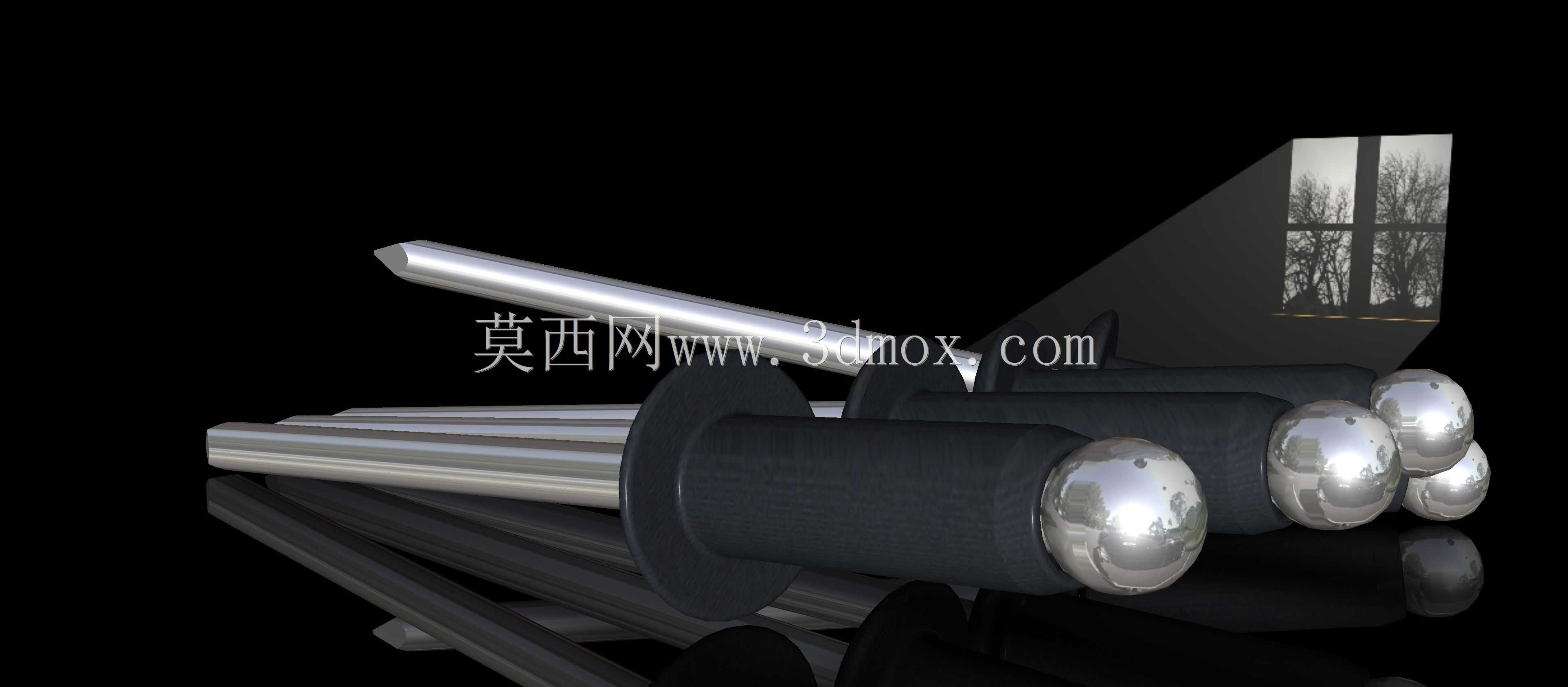

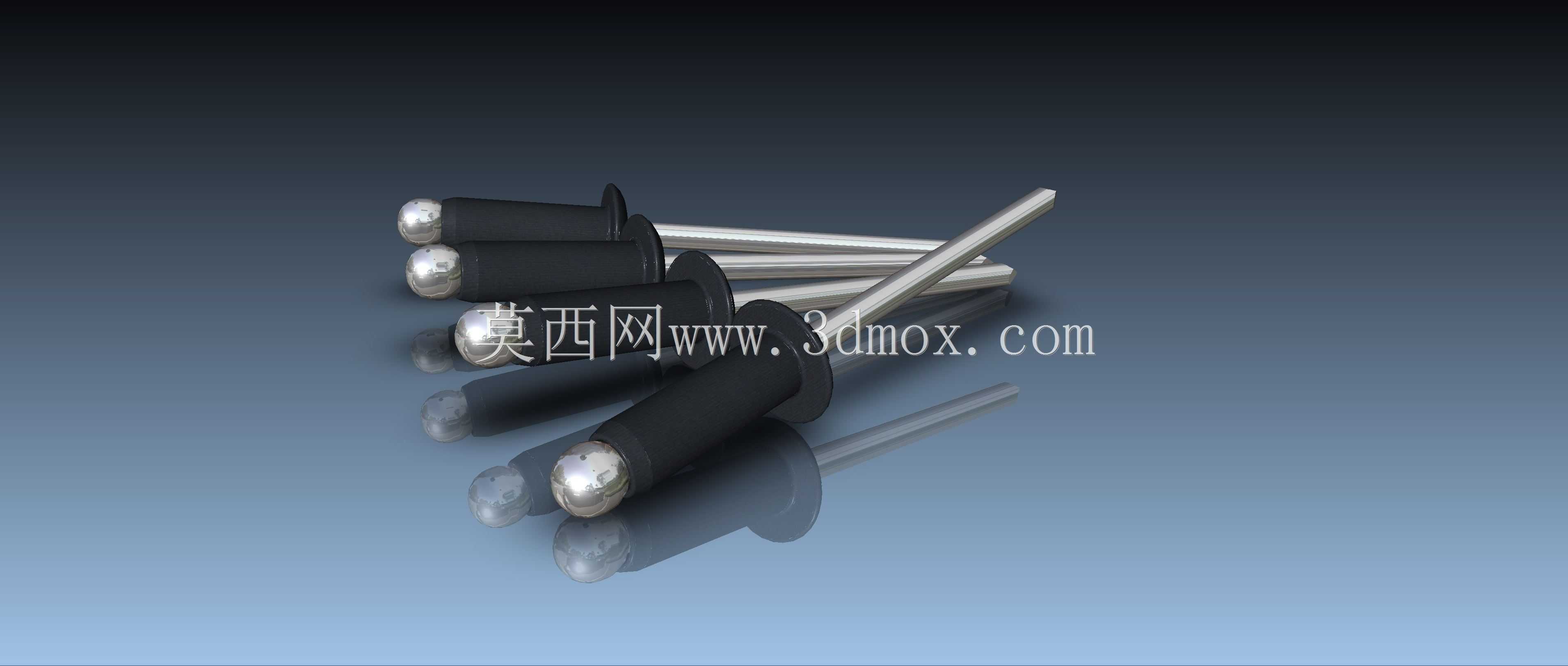

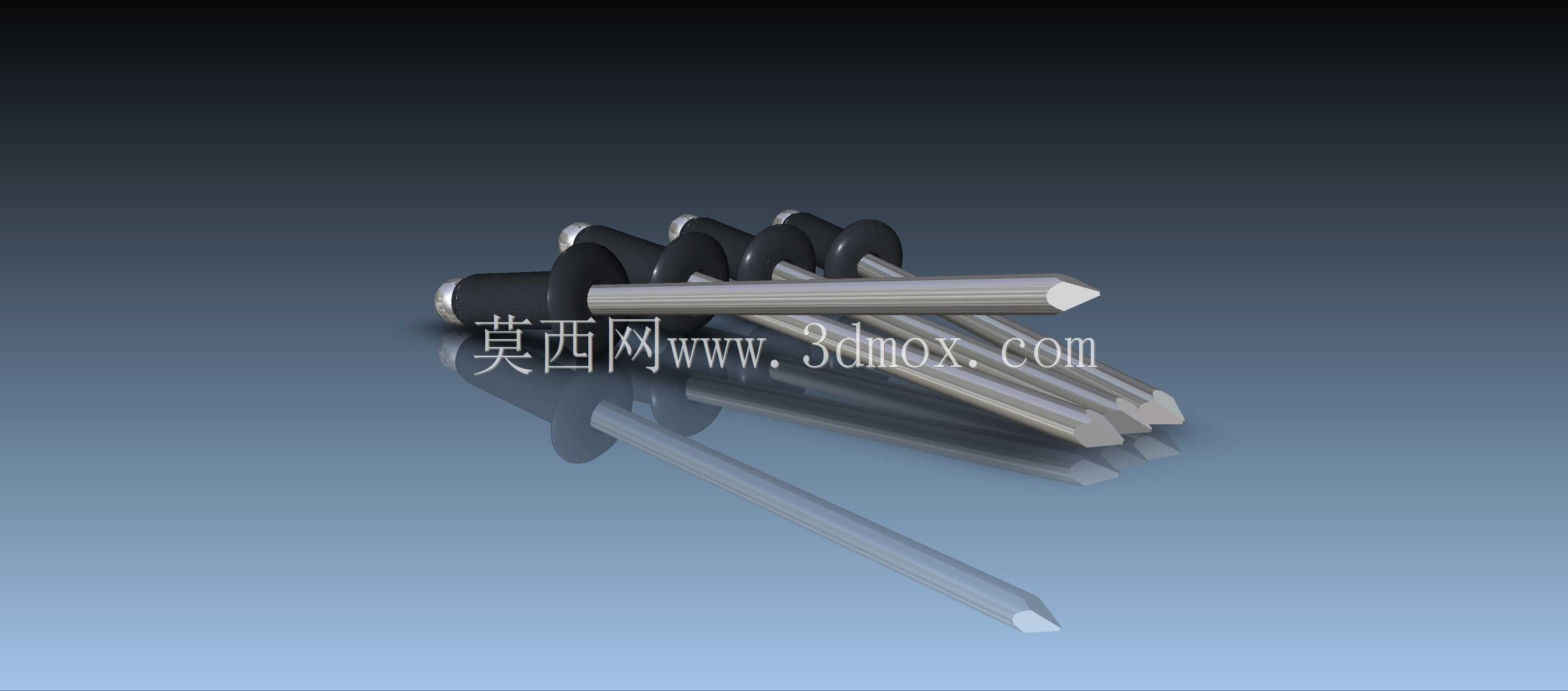

　　避免因叠厚公差波动导致铆接不牢，钉体头部的直径设计为0.25英寸，头部厚度为0.05英寸，铆接完成后头部突出被连接件表面的高度约为0.04英寸，对于有表面平整度要求的装配场景，可提前在被连接件表面加工对应深度的沉头孔，实现铆接后表面齐平的效果。从实际使用的功能特性来看，这款铆钉的铆接夹紧力可稳定在180-220lbf区间，抗剪切力可达300lbf以上，能够满足轻型结构件的静态连接需求，铆接完成后不会出现松动、脱落的问题，相较于螺纹连接不需要配套螺母、防松垫片等配件，装配效率可提升60%以上，同时铆接后的连接部位具备良好的抗振动性能，在长期受交变载荷的场景中也能保持稳定的连接强度。在三维建模过程中，需要重点还原钉体与钉芯的配合间隙，

　　钉芯的膨胀段与钉体内壁的单边间隙控制在0.005英寸，既可以保证装配时钉芯能够顺利插入钉体内部，也能避免间隙过大导致拉铆时钉体膨胀不均匀；拉断槽的位置需要精准设置在钉体头部端面内侧0.02英寸处，保证拉断后钉芯的残留部分不会突出钉体表面，同时也不会因为拉断槽过于深入导致铆接时钉芯提前断裂，无法完成胀铆动作。建模时还需要还原钉体表面的冷镦成型纹理、钉芯表面的镀锌层质感，以及铆接后钉体胀开的爪片形态，方便结构设计人员在装配仿真时直观判断铆接后的干涉情况，提前验证安装孔位、铆接空间是否满足拉铆枪的操作需求，避免实际生产时出现装配干涉、铆接空间不足等问题。针对不同的被连接件材质，这款铆钉的适配性也有对应的设计考量，当被连接件为铝合金、塑料等软质基材时，圆头的大承压面可以有效分散铆接压力，避免基材被压溃；当被连接件为不锈钢、冷轧钢等硬质薄板时，钉体的胀开爪片可以形成足够的扣合力，保证连接强度。在设备选型配套时，需要注意这款铆钉适配的拉铆枪枪嘴直径为1/8英寸，拉铆行程需要达到0.4英寸以上，才能保证钉芯被完全拉断，钉体充分胀开，形成可靠的连接结构。
