零售场景短款金属吊装支架结构设计

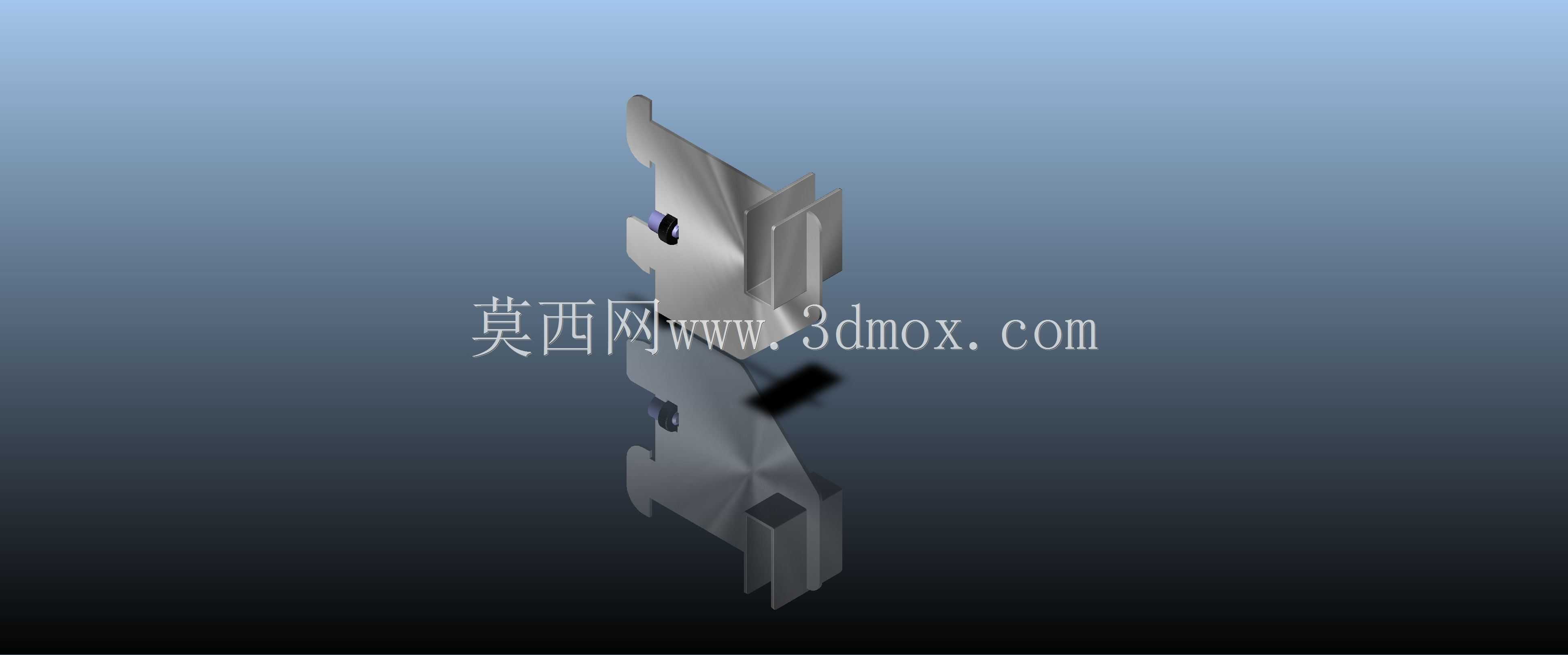

　　这类短吊架主要应用在连锁零售门店、商超展陈区域的顶部吊装场景，用来悬挂轻型展架、价格标识牌、小型促销陈列组件、轻质吊挂货篮等展陈部件，适配室内吊顶下方的有限安装空间，尤其适合层高偏低、吊顶下方净空不足2.2米的社区零售门店、便利店端头展陈区使用，避免长尺寸吊架带来的净空占用过多、顾客通行碰头的问题。从结构设计逻辑来看，该吊架采用一体化折弯成型的金属板材结构，主体承力段做了双侧折边加强处理，没有额外的焊接拼接点位，既减少了加工工序的拼接误差累积，也避免了焊接位置长期受载出现的应力开裂风险，整体承力方向沿板材折弯的法线方向排布，静态吊挂载荷下的受力路径直接从下端挂点传递到顶部安装固定位，没有多余的力臂弯折带来的附加弯矩。

　　顶部安装端设计了贴合吊顶龙骨或者顶面预埋木方的平直安装面，预留的固定孔位适配常规的自攻螺丝、膨胀螺栓安装尺寸，安装时不需要额外定制转接件，直接贴合顶面固定即可，安装边界上，吊架整体探出顶面的垂直长度控制在150毫米以内，横向最大宽度不超过80毫米，安装后不会占用过多的顶部视觉空间，也不会遮挡顶部的照明灯具、消防喷淋等基础设施。下端挂接位置做了开口式的挂接槽设计，槽口边缘做了圆弧翻边处理，既可以避免安装时刮伤作业人员的手部，也能防止挂入的横杆、挂绳从槽口意外滑脱，挂槽的宽度适配零售场景常用的6毫米直径挂绳、20毫米宽度的扁钢挂条，不需要额外更换配套挂具就能直接适配现有门店的展陈挂接体系。在细节结构处理上，

　　吊架的折弯转角位置都做了R2的圆角过渡，没有尖锐的直角棱边，一方面是减少板材折弯处的应力集中，提升长期吊挂的疲劳强度，另一方面也符合零售场所公共区域的五金件安全要求，避免尖锐棱角造成的磕碰伤害。板材厚度选用1.5毫米的冷轧钢板材质，表面做喷塑防锈处理，适配室内常温干燥的零售场景使用，不需要额外做防腐镀层就能满足5年以上的使用寿命要求，单支吊架的额定静态吊挂载荷控制在15公斤以内，足够承载常规的轻质展陈物料，不会出现过载变形的问题。设计过程中特意规避了复杂的装配结构，整支吊架为单一零件，没有组合式的活动部件，后期维护不需要更换易损件，安装完成后只需要定期检查固定螺丝的松紧度即可，大幅降低零售门店的后期运维成本。从安装适配性来看，

　　该吊架既可以固定在石膏板吊顶配合飞机膨胀螺丝使用，也可以直接固定在水泥顶面、木质吊顶龙骨上，不同顶面材质都能找到对应的固定方案，不需要针对不同门店的吊顶类型重新设计安装结构，适配各类零售门店的现场安装条件。挂接端的槽口位置做了向上的防脱翘边，当吊挂的展架受到轻微触碰、门店内空调气流吹动产生小幅晃动时，挂接件不会从槽口内脱出，提升日常使用的安全性，避免吊挂物品坠落砸伤顾客或者损坏商品。整体结构没有多余的装饰性造型，所有的外形结构都服务于承力与安装功能，材料利用率达到90%以上，板材排料时可以紧密排布，减少加工过程中的边角料浪费，适合批量冲压折弯生产，能够控制单支零件的生产成本，匹配零售门店批量采购的成本控制需求。
