双侧玻璃支撑固定夹结构设计方案

　　在商用展柜、实验室置物架、卫浴玻璃隔断、家用层板收纳系统的结构搭建场景中，玻璃板材的无损伤固定一直是结构设计环节需要重点考量的细节，这类双侧玻璃支撑夹就是针对平板玻璃的边缘承托需求开发的专用连接固定件，区别于单侧夹持的夹具，双侧受力的结构形式能让玻璃的载荷更均匀地传递到支撑基材上，避免单点应力集中导致的玻璃崩边、开裂问题。从实际使用场景来看，这类夹件大多适配8-12mm厚度的钢化玻璃层板，安装时预先通过夹件底座的沉头孔将整个组件固定在垂直的金属方管支架、木质立柱或者墙面预埋的固定座上，夹件的安装间距需要根据玻璃的跨度、承载重量做匹配，常规跨度600mm以内的玻璃层板，双侧各布置一个该款夹件即可满足日常置物的承重需求，

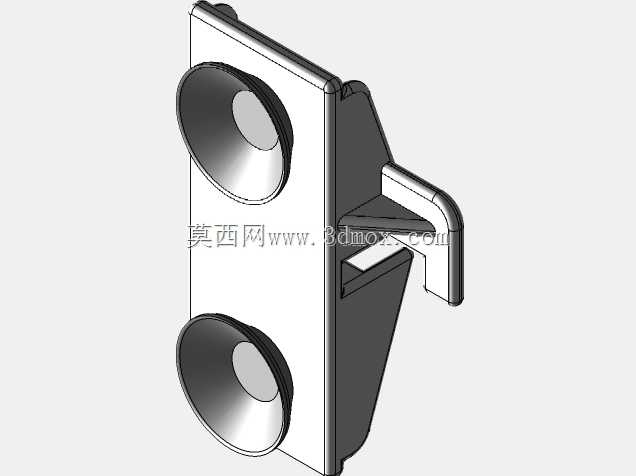

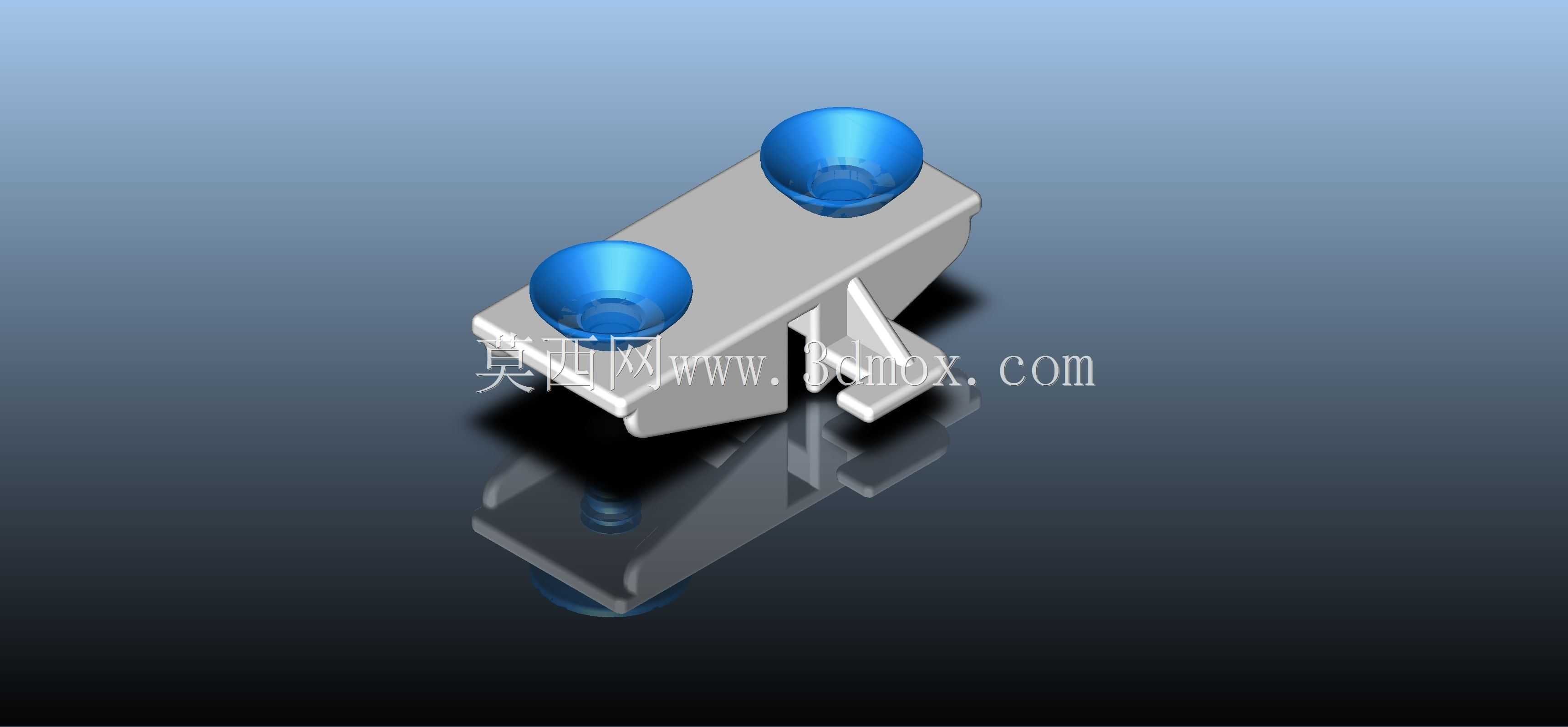

　　若跨度超过800mm则需要在中间位置增加辅助支撑点，防止玻璃中部下挠变形。这款夹件的主体承托结构采用一体化的压铸成型思路，底座部分设计有带倾角的卡接斜面，安装时夹件的两个侧翼会贴紧玻璃的下表面与侧边接触面，顶部搭配的软质防滑胶头直接接触玻璃表面，一方面可以增大接触摩擦力防止玻璃受外力推拉时出现滑移，另一方面软质材料能形成缓冲层，避免金属基体与硬质玻璃直接硬接触，在玻璃受瞬时冲击载荷时能吸收部分振动能量，降低玻璃碎裂的风险。从结构设计的细节来看，夹件的底座与支架连接的位置预留了足够的调节余量，安装时可以根据玻璃的实际厚度微调夹件的锁紧程度，不需要额外定制不同规格的夹件就能适配一定厚度区间内的玻璃板材，

　　夹件的外露边缘全部做了R2以上的圆角倒钝处理，既避免安装过程中划伤施工人员，也不会在玻璃安装后出现尖锐棱边磕碰导致的玻璃边角损伤。考虑到不同使用场景的防腐需求，夹件的金属基体表面可以做镀铬、喷塑或者阳极氧化处理，在卫浴这类高湿度环境下使用时，表面处理层的厚度需要达到8μm以上才能满足长期使用的防腐要求，实验室场景下若接触弱腐蚀性试剂，则需要选用304不锈钢材质的基体版本，避免长期使用出现锈蚀污染玻璃或者支撑失效的问题。从安装边界尺寸来看，这款夹件的底座宽度控制在40mm以内，突出支架表面的高度不超过25mm，安装后不会占用过多的层板下部空间，也不会因为夹件体积过大影响整体置物结构的外观协调性，夹件底部的锁紧结构采用隐藏式设计，

　　安装完成后锁紧螺丝不会外露，整体外观更简洁，也避免螺丝外露积灰、锈蚀影响后续的维护调整。在实际选型过程中，需要重点核对夹件的单组额定承重，常规锌合金材质的该款夹件单组垂直承重可以达到15kg，搭配顶部的防滑胶垫后，侧向抗滑移力可以达到80N，完全满足日常置物、展品陈列的使用需求，若用于承载较重的设备、实验器皿，则需要选用加厚基体的版本，同时增加夹件的布置密度，确保整体支撑结构的可靠性。设计这类夹件的三维模型时，需要重点关注胶头安装位的尺寸公差，胶头与基体的配合采用过盈0.1-0.2mm的设计，既保证胶头安装后不会轻易脱落，也不会因为过盈量过大导致胶头装配后出现变形凸起，影响与玻璃表面的贴合效果；底座的安装孔位设计成长圆孔形式，允许安装时有±2mm的位置调整量，降低现场安装时的孔位对位难度，即使支架上的预钻孔位存在少量偏差，也能顺利完成夹件的固定，不需要重新扩孔调整。夹件的承托面设计有1°的微小内倾角，当玻璃放置在夹件上后，玻璃的自重会让夹件的夹持力自动锁紧，玻璃越重夹持的贴合度越好，不会出现长期使用后夹件松动导致玻璃滑落的问题，这种自锁紧的结构思路不需要额外增加弹簧或者锁紧压片，在简化结构、降低生产成本的同时，也减少了后续使用过程中易损件失效的风险，整体结构的可靠性更高，维护成本更低。
