贴片式彩色发光二极管封装结构

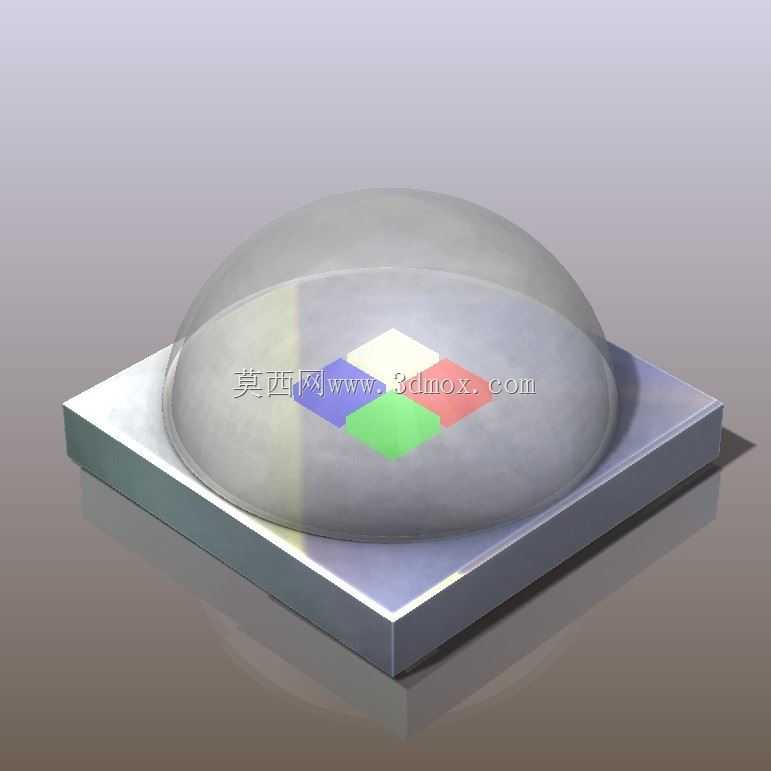

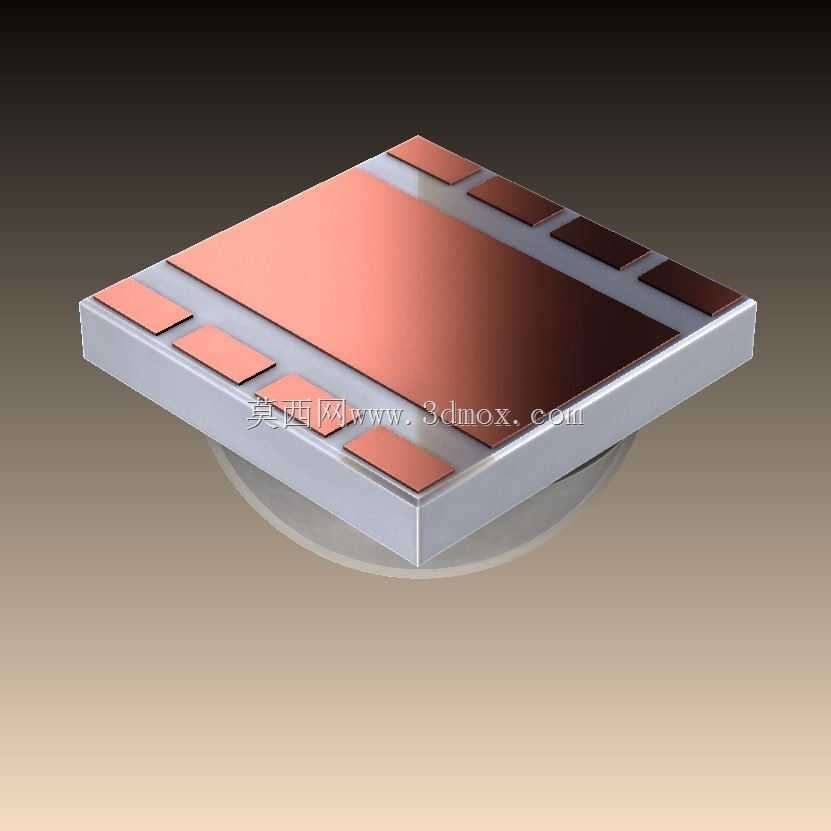

这款彩色发光二极管的封装结构，在消费电子、工业指示、智能穿戴设备的光源选型中应用十分广泛，区别于单色LED器件，它可在单封装体内实现红、绿、蓝三基色光输出，通过不同电流配比混出全彩光效，常被用于小型设备状态指示灯、微型显示屏背光源、交互按键透光提示等场景。设计初期首先要考虑光学出光效率，顶部采用半球形透明封装透镜，曲面曲率经过反复校准，能够将芯片发出的侧向光线进行折射汇聚，减少封装材料内部的全反射损耗，让光线出射角度控制在合理范围内，避免出现光斑不均、边缘光强衰减过快的问题。底部方形基座采用耐高温绝缘基材制作，既作为芯片承载的结构基体，也预留了标准化的贴片焊盘位置，焊盘尺寸与常规SMD封装的焊接边界完全匹配，能够适配现有SMT流水线的钢网开孔标准，不需要额外调整贴片机的吸嘴参数与回流焊温度曲线，可直接纳入常规贴片元件的生产流程。基座与透镜的结合位置做了一圈密封贴合面，封装时填充的透明光学硅胶会在该位置形成密封层，能够阻挡外界水汽、粉尘侵入内部芯片区域，满足常规工业环境下的使用防护要求。三枚不同发光色的芯片在基座中心呈品字形排布，每枚芯片单独连接对应的焊盘引脚，可分别独立控制供电电流，既可以实现单色常亮，也能通过PWM信号调节各通道亮度实现全彩变色效果。透镜表面做了微哑光处理，避免光线直射时产生刺眼的高光点，出光更柔和均匀。整体封装的外形厚度控制在较低范围，不会在安装后突出PCB板面过多，适配超薄类电子产品的内部堆叠空间要求，基座边缘做了微小的定位倒角，方便贴片机视觉系统识别抓取，减少贴装偏移的不良率。在结构建模过程中，透镜与基座的配合公差留取了合理的间隙，既保证封装粘接时的溢胶空间，也不会出现装配错位导致的光轴偏移问题，内部焊线的走线空间也做了预留，避免封装合模时压伤金线导致的器件失效。
