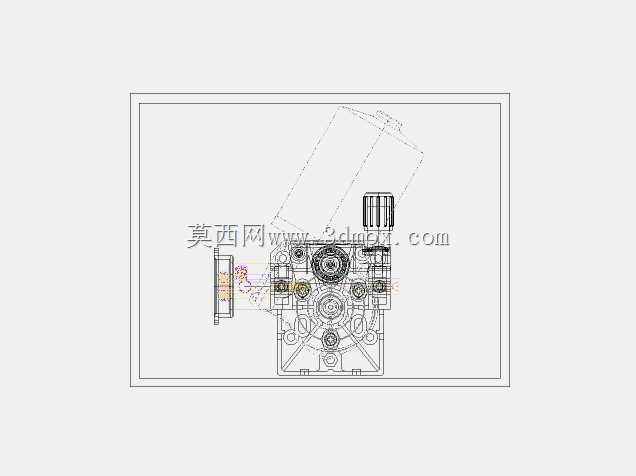

双辊旋转进给送丝驱动装置结构

该双辊旋转进给驱动装置主要应用于熔化极气体保护焊接、等离子堆焊、激光熔覆等需要连续稳定输送丝状耗材的作业场景，是自动焊接设备、金属3D打印送料系统、线材精密送进工位的核心执行部件，承担着将成盘丝状材料按照设定速率匀速、稳定推送至作业端的核心功能，其送进稳定性直接决定焊接成型质量、熔覆层均匀度以及连续加工作业的良品率。装置采用双辊夹持旋转进给的核心结构设计，通过一对带适配弧面的压紧辊轮夹紧丝状耗材，依靠辊轮与丝材表面的静摩擦力实现丝材的轴向推送，相比单辊送进结构，双辊对称夹持的形式可大幅降低丝材偏摆、打滑的概率，同时避免单辊单侧施压造成的丝材表面压痕、变形问题，针对不同直径的金属丝材，可通过侧方的压紧调节组件调整辊轮间距与夹持力，适配0.8mm到2.0mm区间内常见的碳钢焊丝、不锈钢焊丝、药芯焊丝以及硬质合金堆焊丝材的送进需求。设计过程中充分考虑了工业现场的安装适配性，驱动单元采用直连式布局，动力输出端与减速传动组件集成在同一安装基座上，整体结构紧凑无冗余外伸结构，安装基座预留了标准化的螺孔安装位，可直接固定在焊接设备的机架横梁、送丝机安装面板或者自动化生产线的工装台面上，安装边界规整，横向、纵向的外轮廓均做了圆角避让处理，不会与周边的送丝软管、线缆管路产生结构干涉。装置的传动路径做了密封防护设计，辊轮啮合区域、传动齿轮组外侧设置了可拆卸的防护壳体，可阻挡焊接飞溅、车间粉尘进入传动间隙，延长组件维护周期，出线端设置了导向定位嘴，可与标准规格的送丝软管直接对接，保证丝材从辊轮送出后可顺畅进入导丝管路，避免丝材拱曲、卡滞问题。在功能特性上，该结构可匹配不同转速的驱动动力，实现从低速大推力堆焊送进到高速稳定薄板焊接送进的多场景适配，压紧组件带有自锁结构，调整完成后不会因为设备运行振动出现夹持力松动的问题，整体结构的受力经过优化，基座采用高刚性结构设计，长时间满负载运行也不会出现形变导致的辊轮错位、送进精度下降问题，可满足工业现场长时间连续作业的使用需求。
