多层柱式磁旋转发电机结构设计

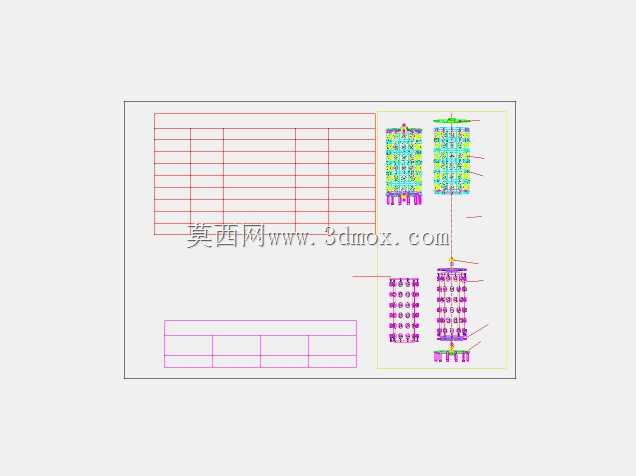

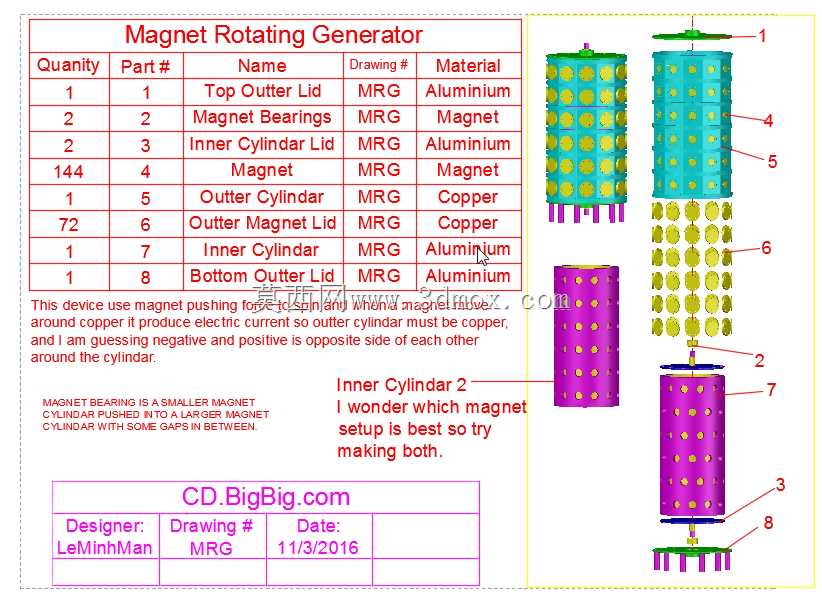

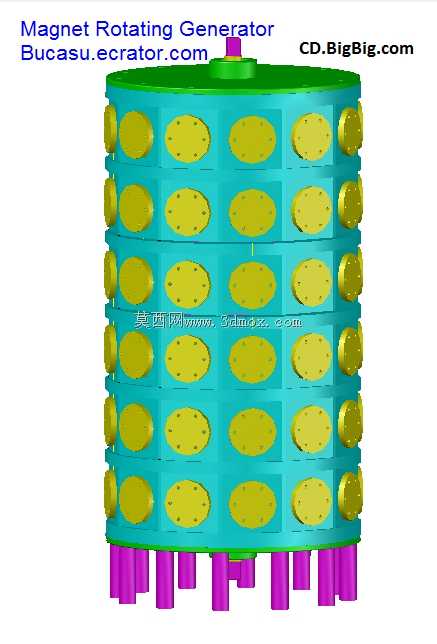

这款磁旋转发电机采用多层堆叠的柱式筒体结构，整体为立式圆柱布局，核心设计围绕多组励磁单元的周向均匀排布展开，适配分布式小型离网发电、低速动能回收场景的使用需求，可在低转速输入工况下实现多磁极同步切割磁感线，提升单位体积下的发电效率。从结构布局来看，设备主体采用分层叠装的筒体框架，每层筒体的周向均匀布置多组圆形磁体安装位，磁体固定座采用凸台式结构嵌入筒体壁面，既保证磁体安装的同轴度，又能减少磁路漏磁，相邻层的磁体排布沿周向错开微小角度，降低旋转过程中的磁阻脉动，让动力输入更平顺。筒体上下端设置环形端盖结构，顶部预留动力输入轴的安装凸台，底部布置多组均匀排布的接线柱与支撑脚，支撑脚采用等长圆柱结构，既承担设备整体的支撑定位，也作为绕组引出线的防护通道，避免布线外露受外力损坏。设计过程中优先考虑了安装边界的适配性，整体柱式结构的外径与高度比例控制在合理区间，可直接安装于立式设备的机架预留位，不需要额外设计复杂的转接支架，底部支撑脚的孔位采用标准化间距排布，适配常见的型材安装面，降低现场安装的改造成本。功能层面，该结构通过多层磁组的同步旋转，可在较小的轴向尺寸内布置更多的励磁极对数，相比传统单层盘式发电机，同体积下的发电功率密度提升明显，同时周向均匀排布的磁体让旋转过程中的径向受力完全对称，减少轴承的偏磨损耗，延长设备的连续运行寿命。磁体安装位采用沉孔式设计，磁体装入后通过端盖压合固定，不需要额外的紧固件穿透筒体壁面，既保证筒体的结构强度，也避免金属紧固件对磁路造成干扰。绕组部分嵌装于每层筒体之间的环形空腔内，分层绕组采用独立接线设计，可根据实际用电需求选择串联或并联接线方式，适配不同的电压、电流输出要求，同时分层独立的结构也方便后期维护，单组绕组出现故障时可单独拆解对应层段进行更换，不需要整体拆解设备。设备的旋转部件与固定筒体之间预留均匀的环形气隙，气隙尺寸通过筒体加工精度与端盖轴承位的同轴度保证，避免旋转过程中出现扫膛问题，同时均匀的气隙也能保证磁通量的稳定，让输出电压的波动控制在合理范围内。
