公制外齿锁紧垫圈组合结构设计

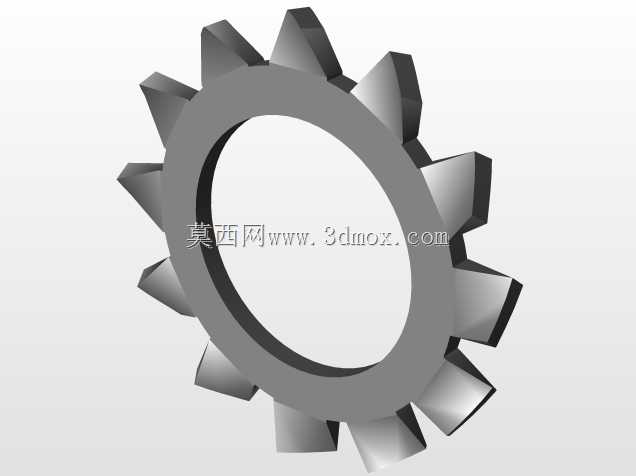

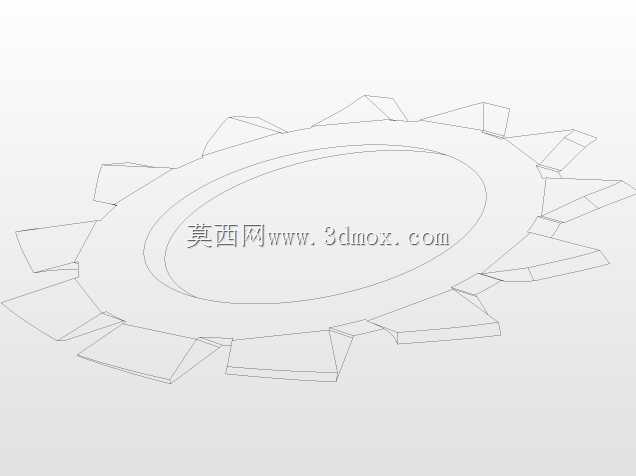

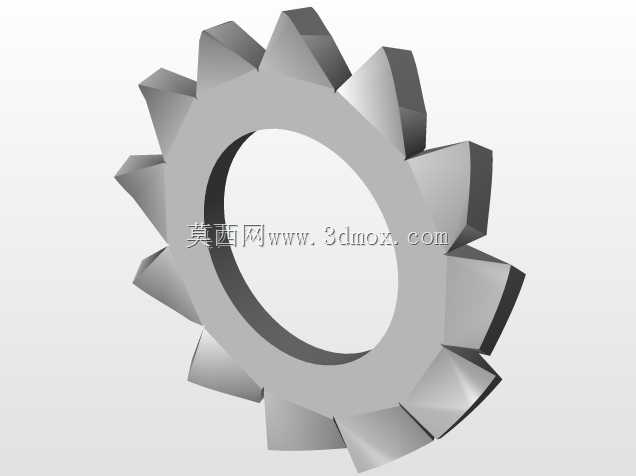

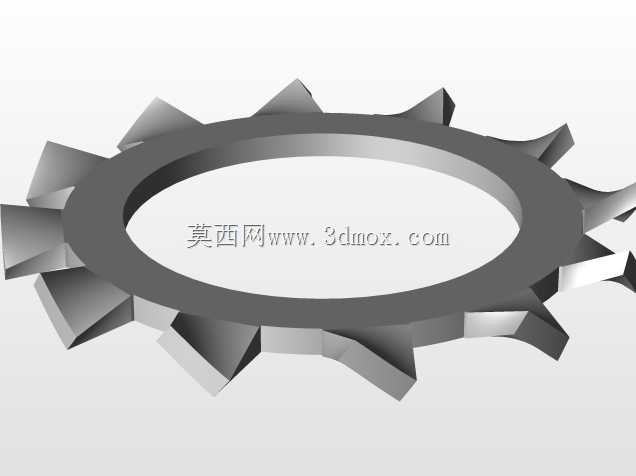

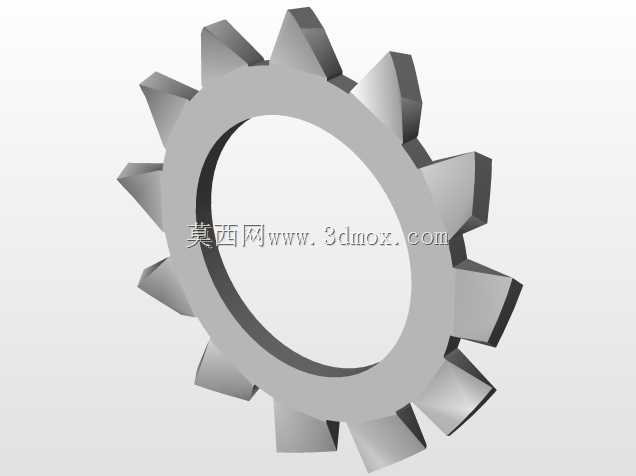

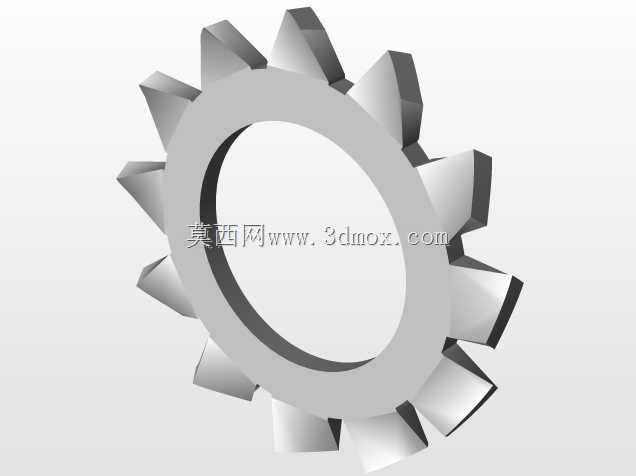

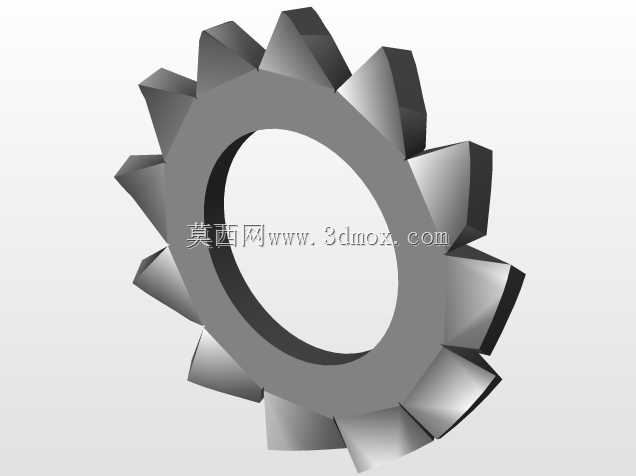

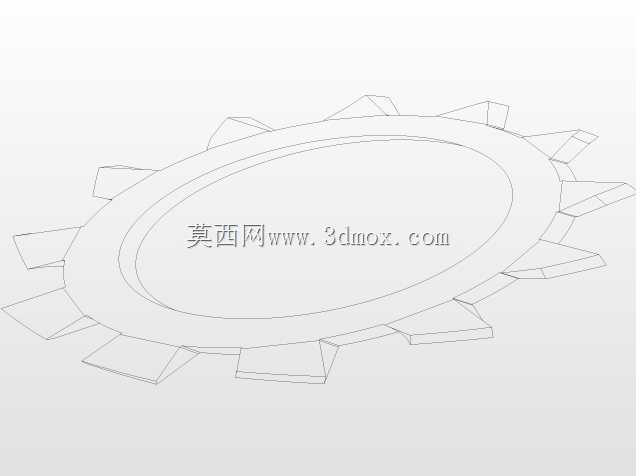

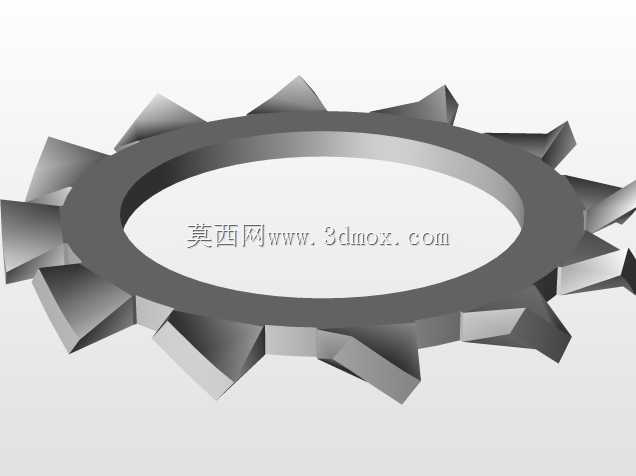

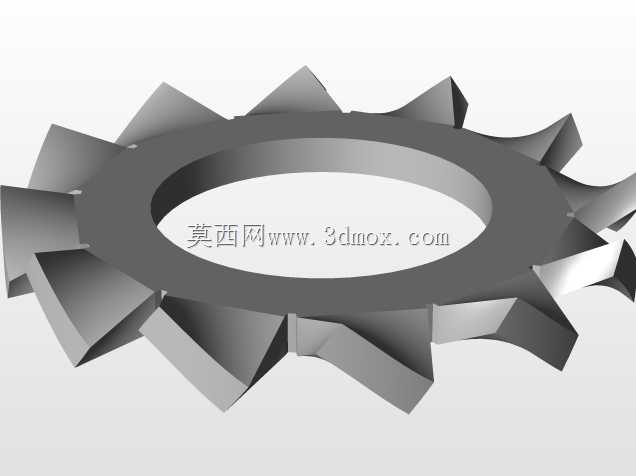

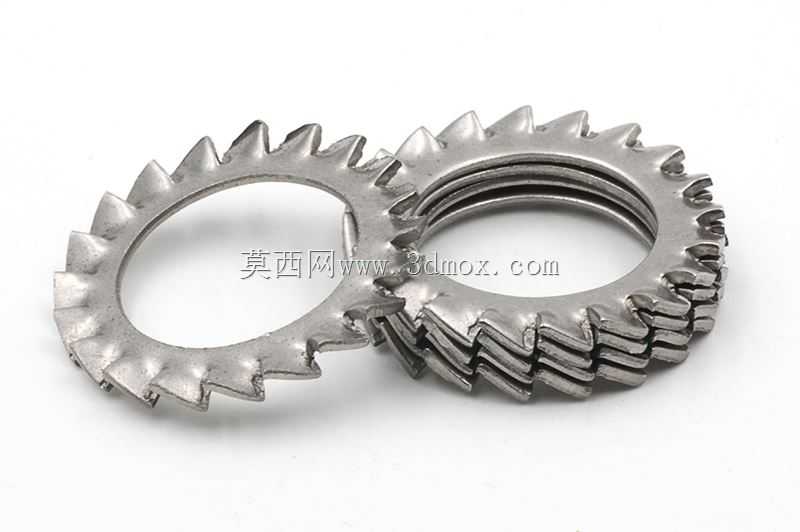

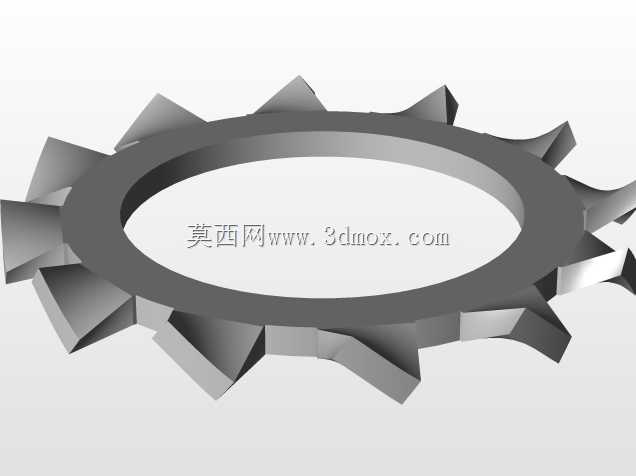

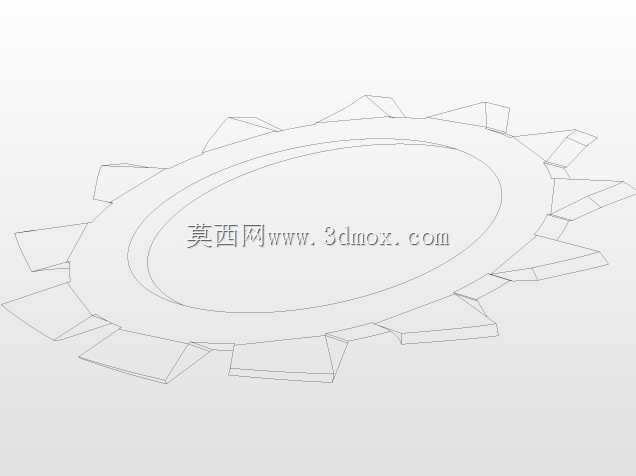

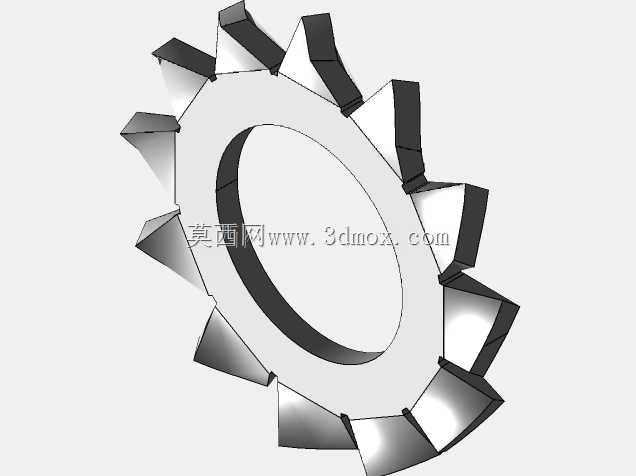

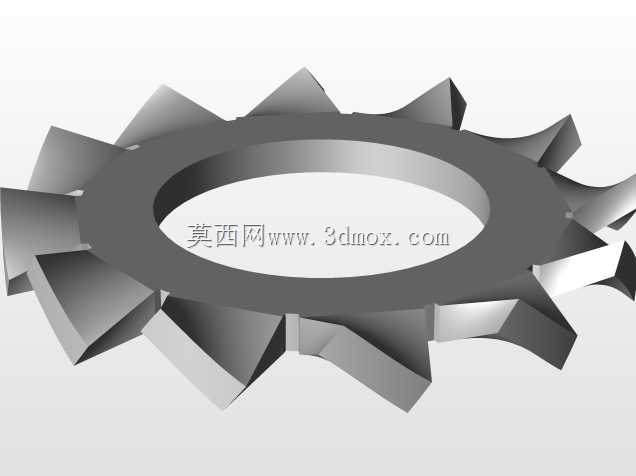

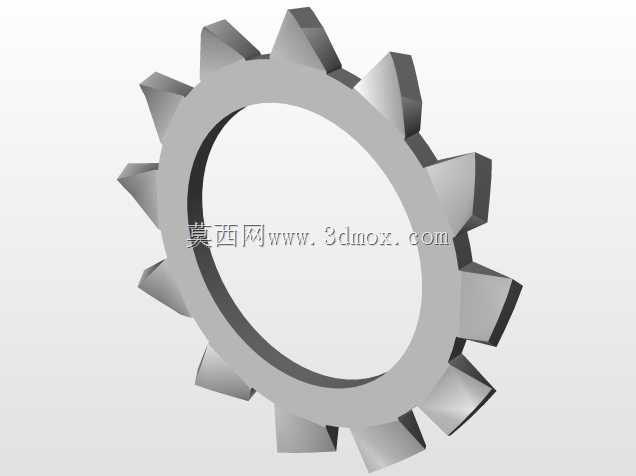

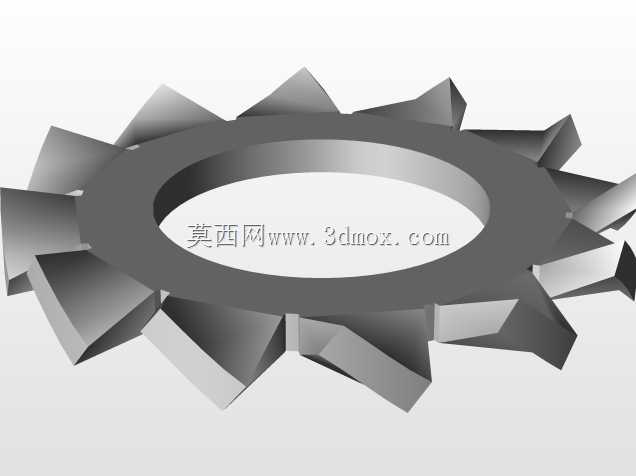

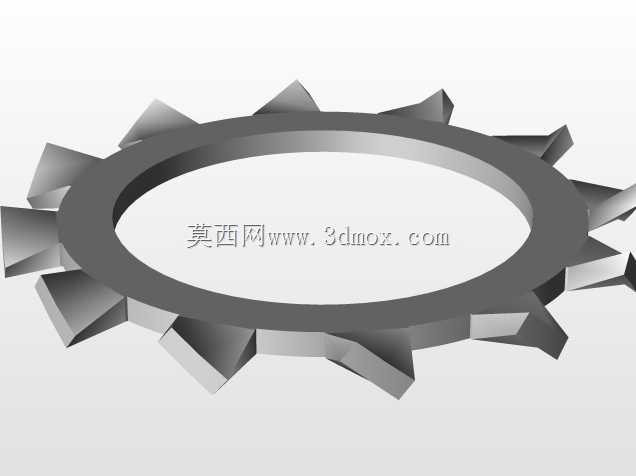

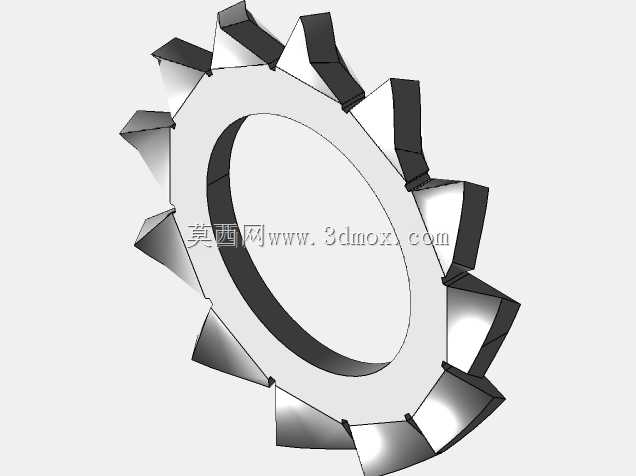

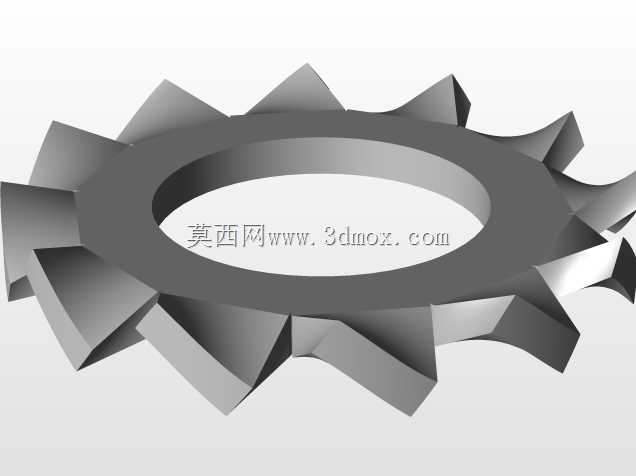

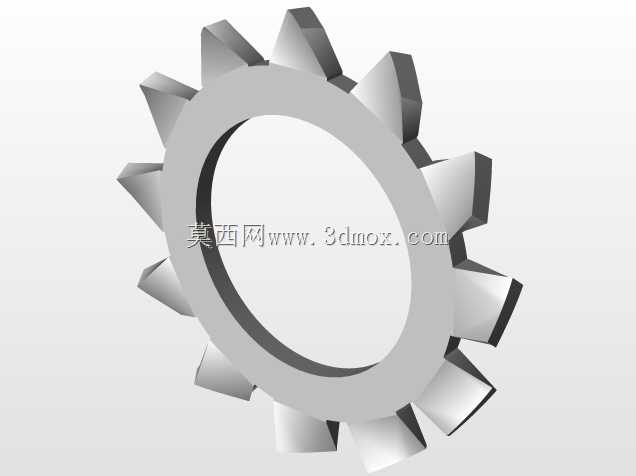

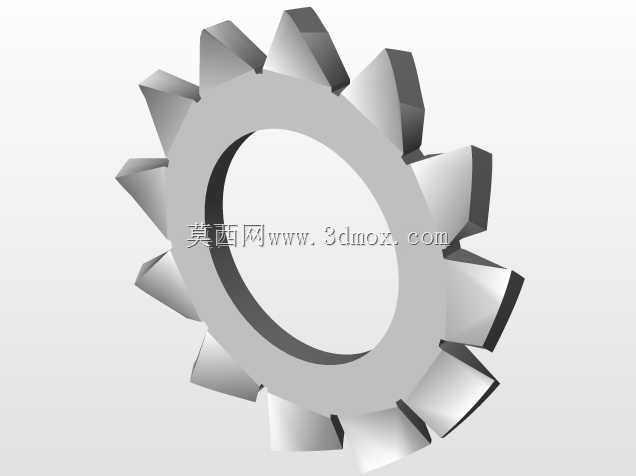

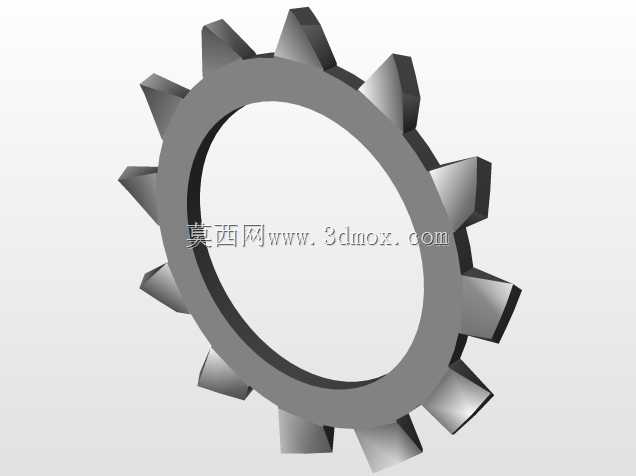

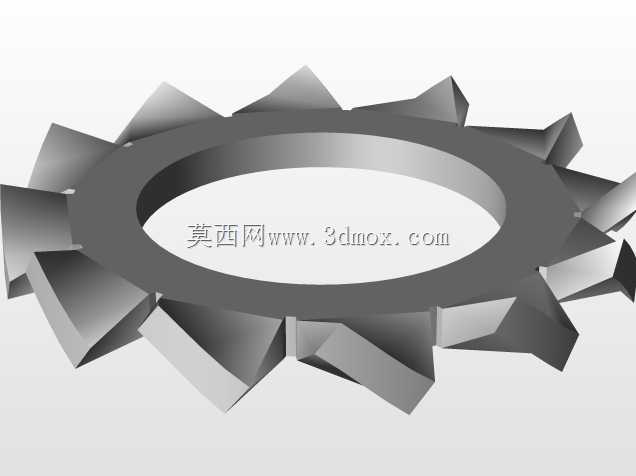

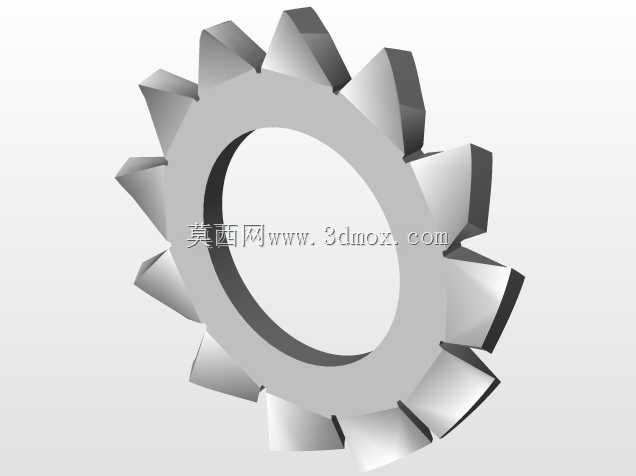

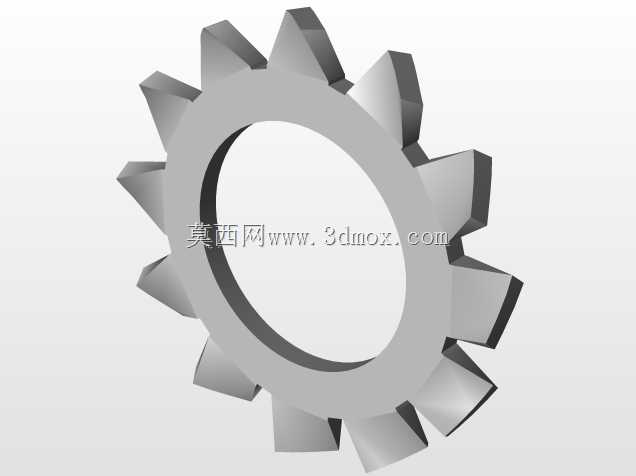

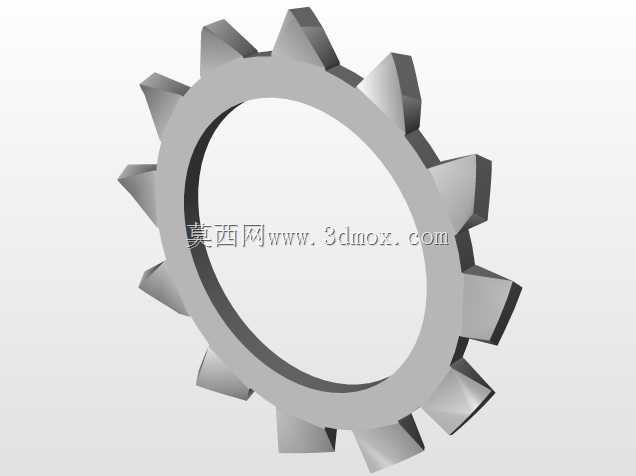

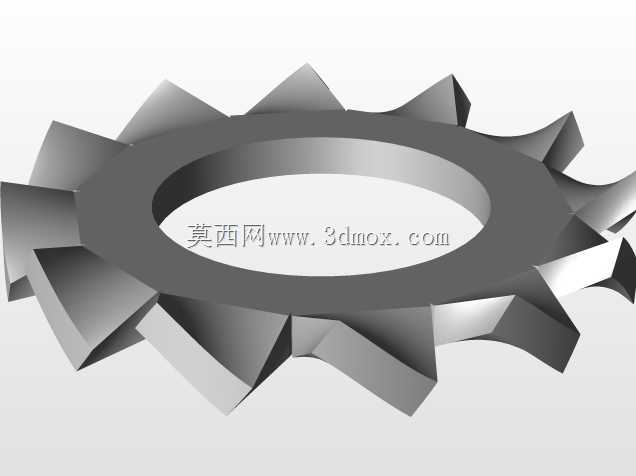

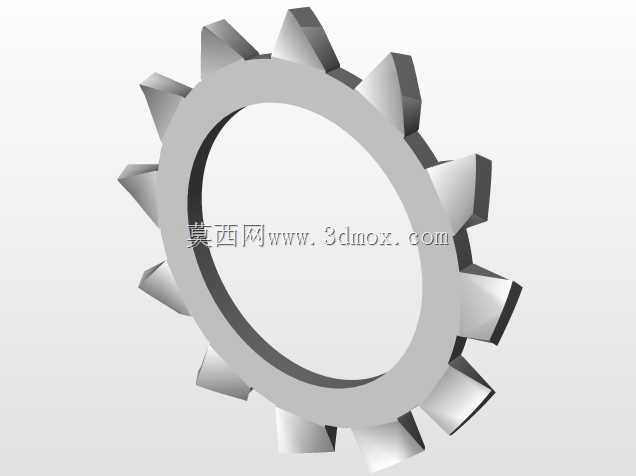

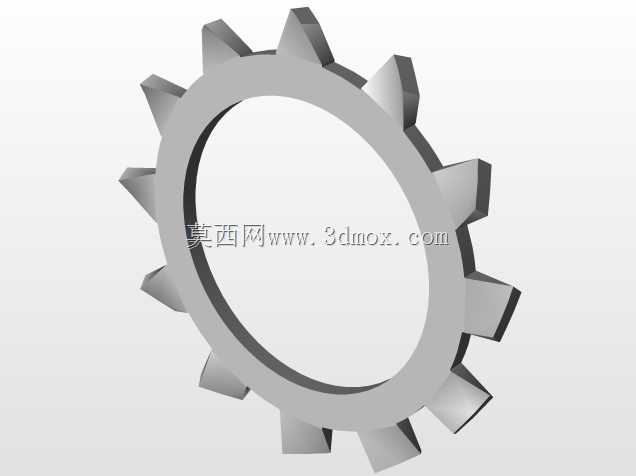

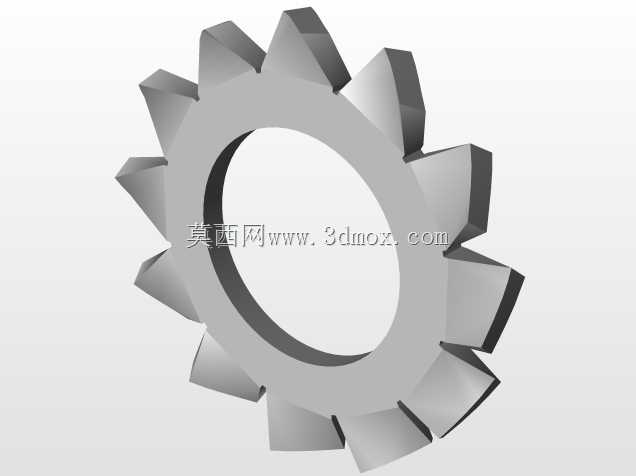

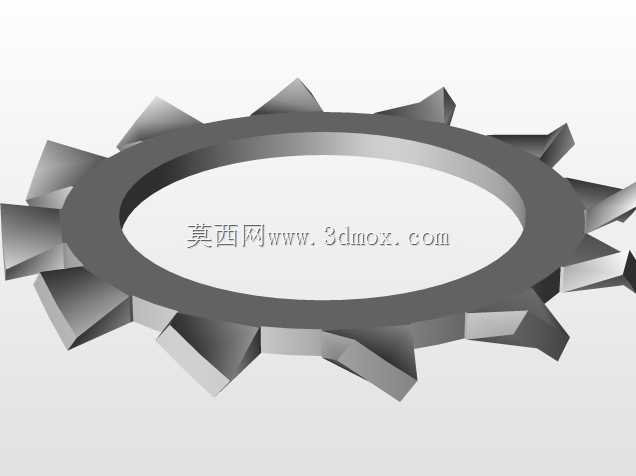

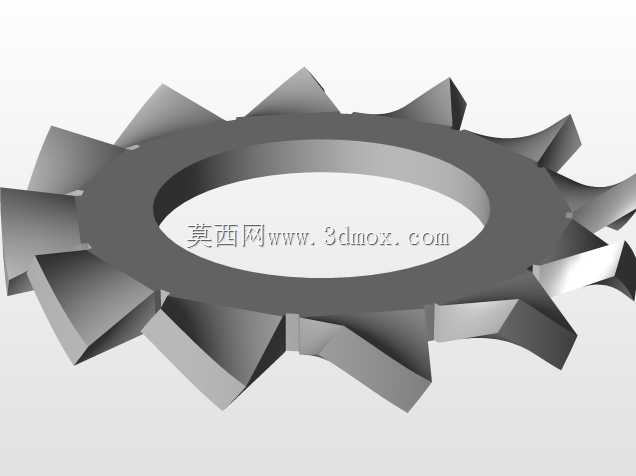

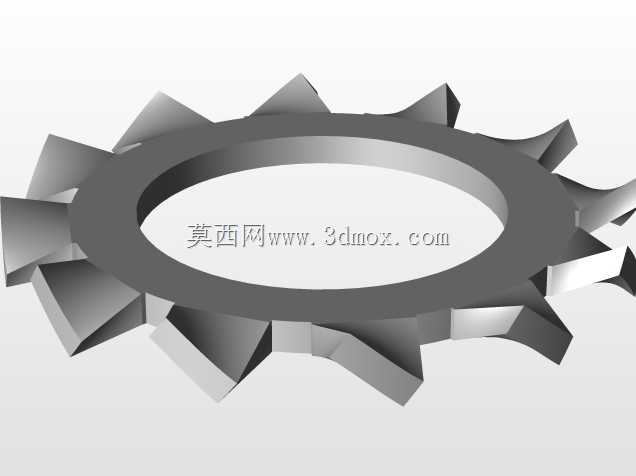

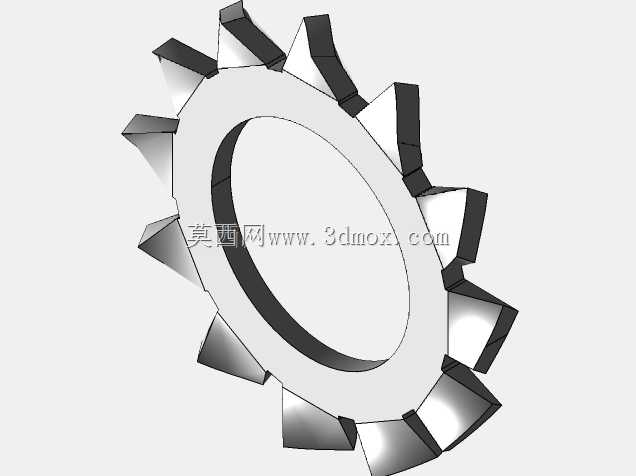

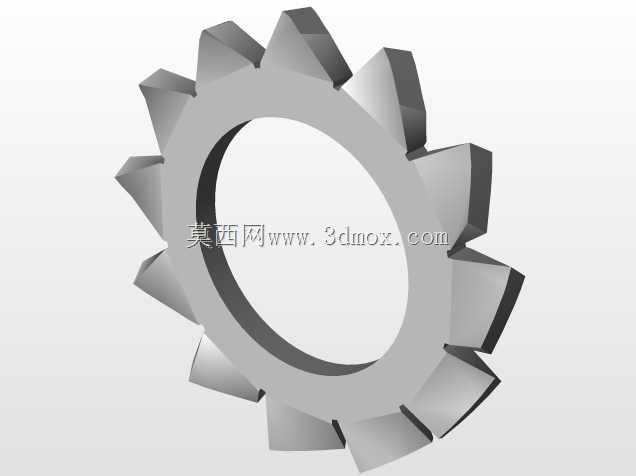

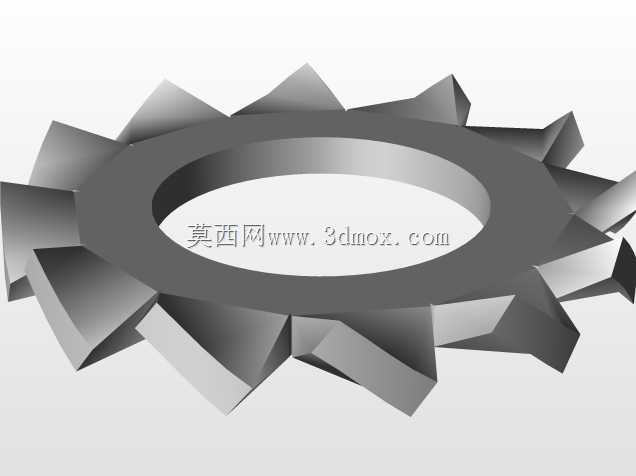

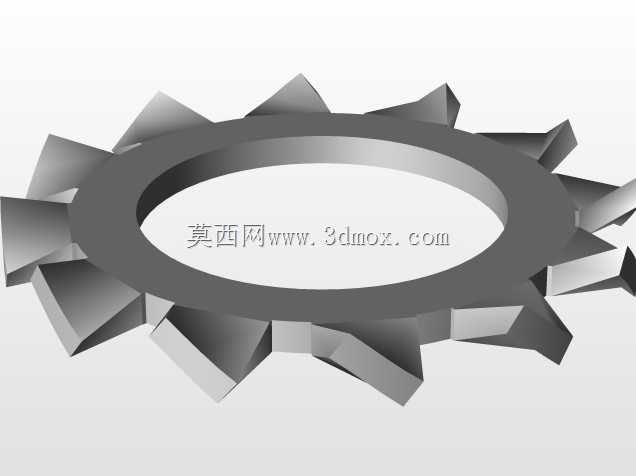

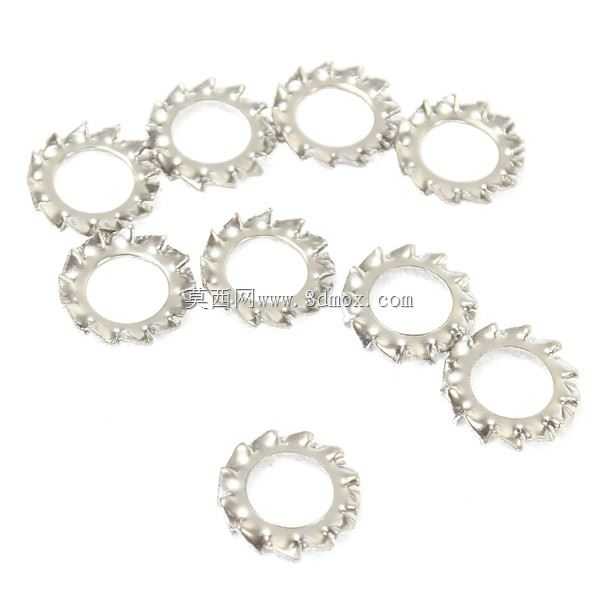

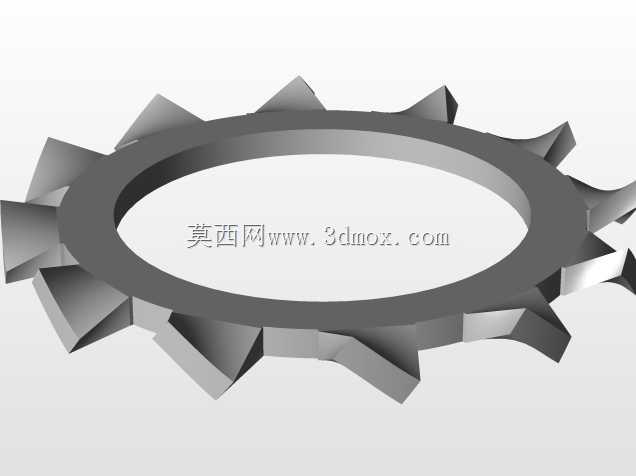

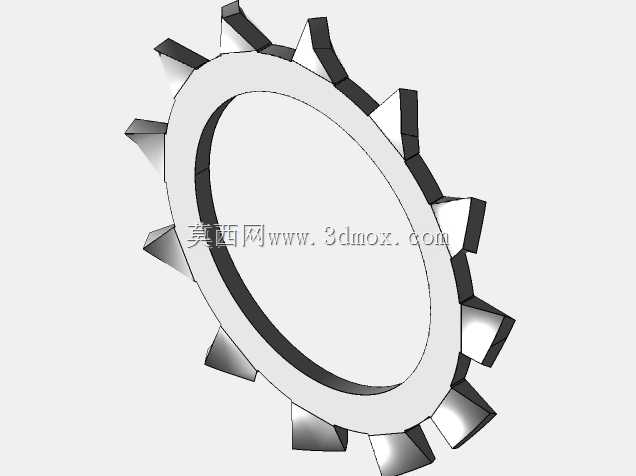

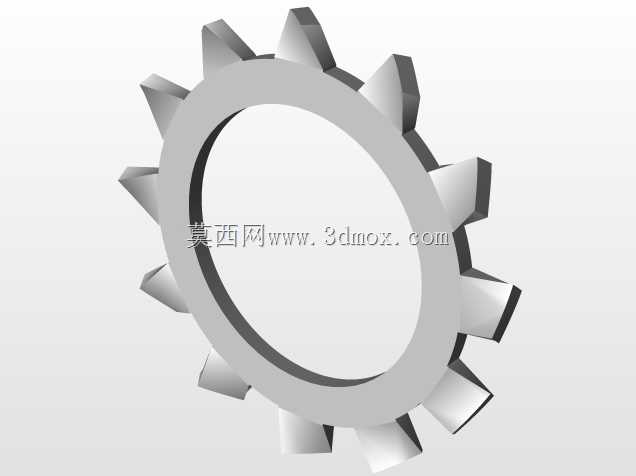

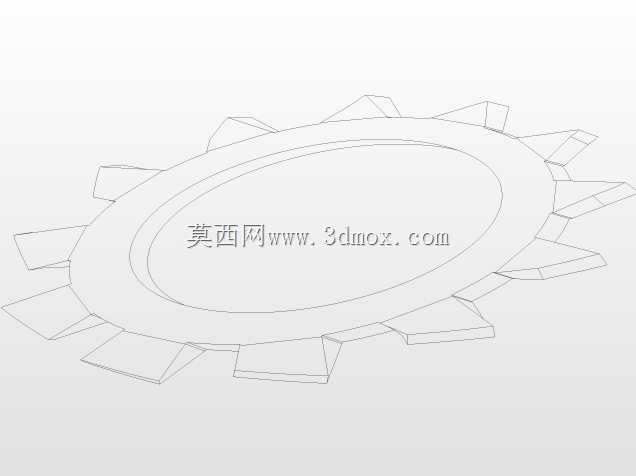

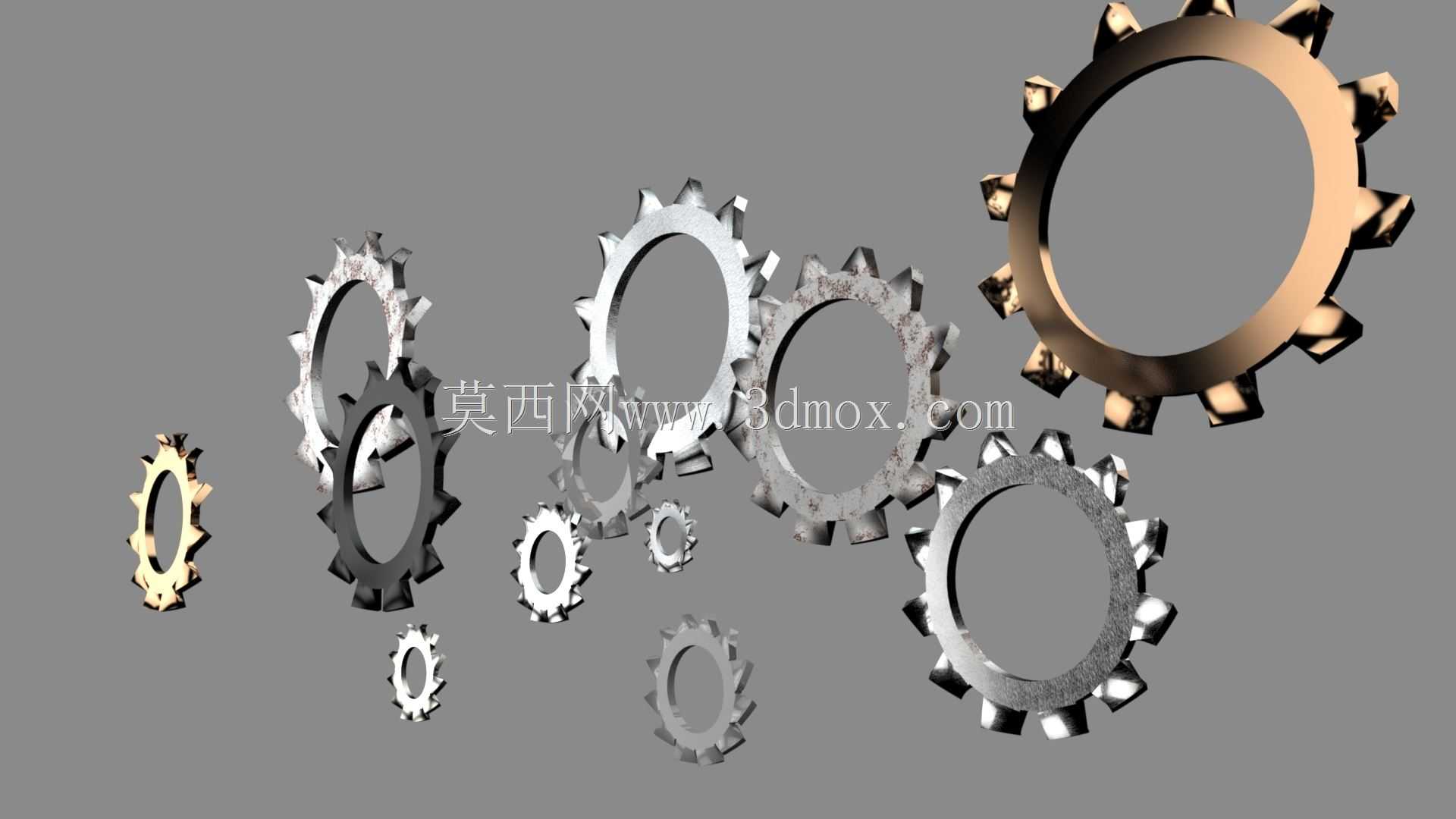

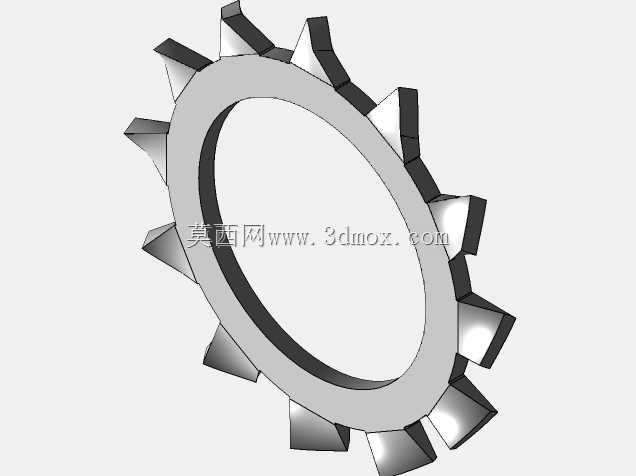

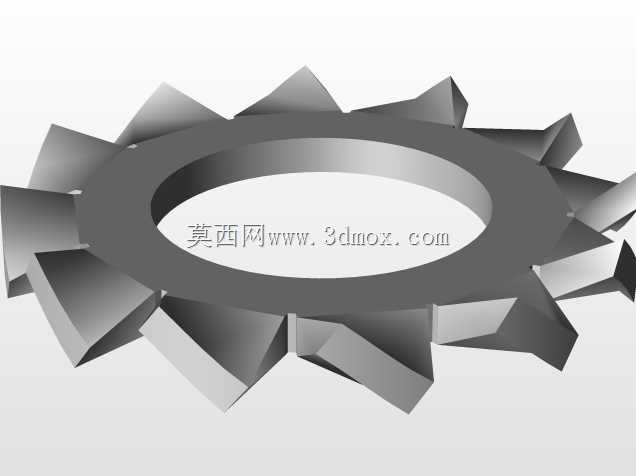

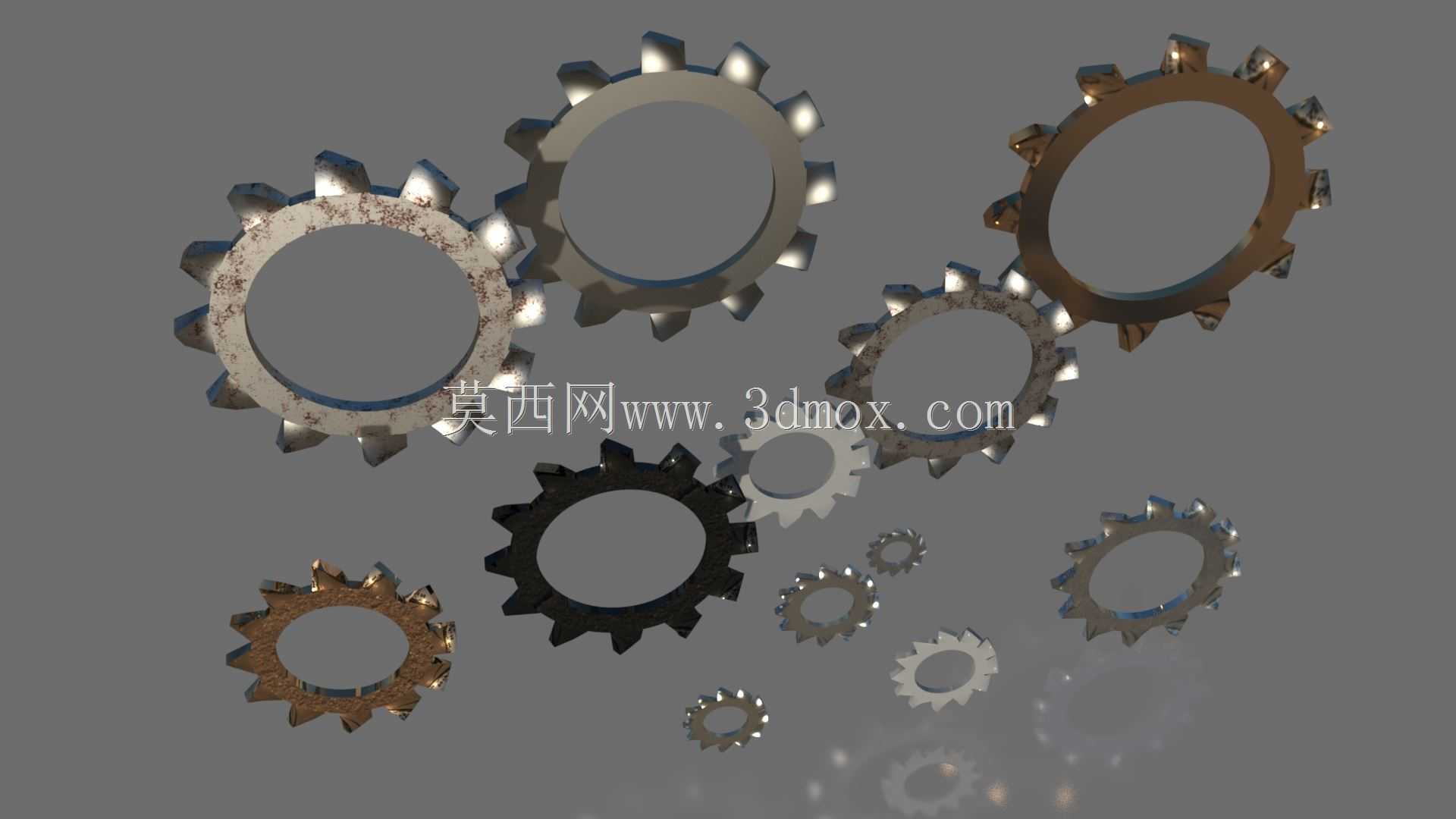

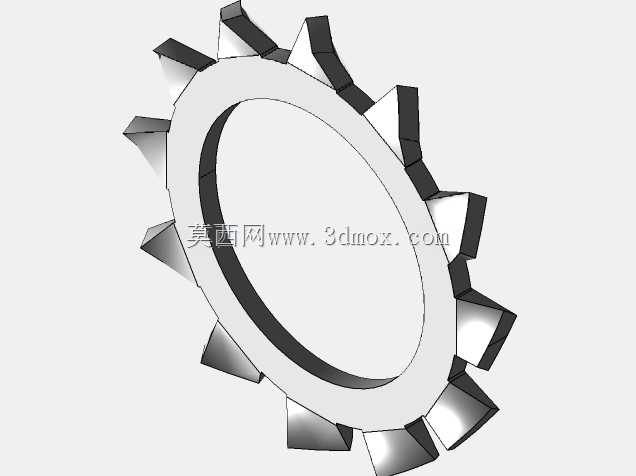

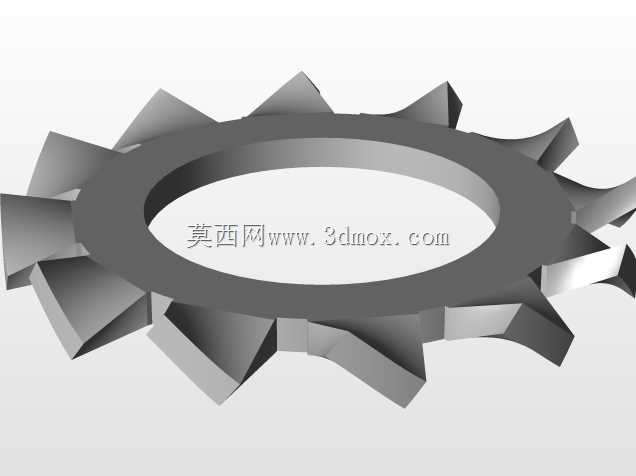

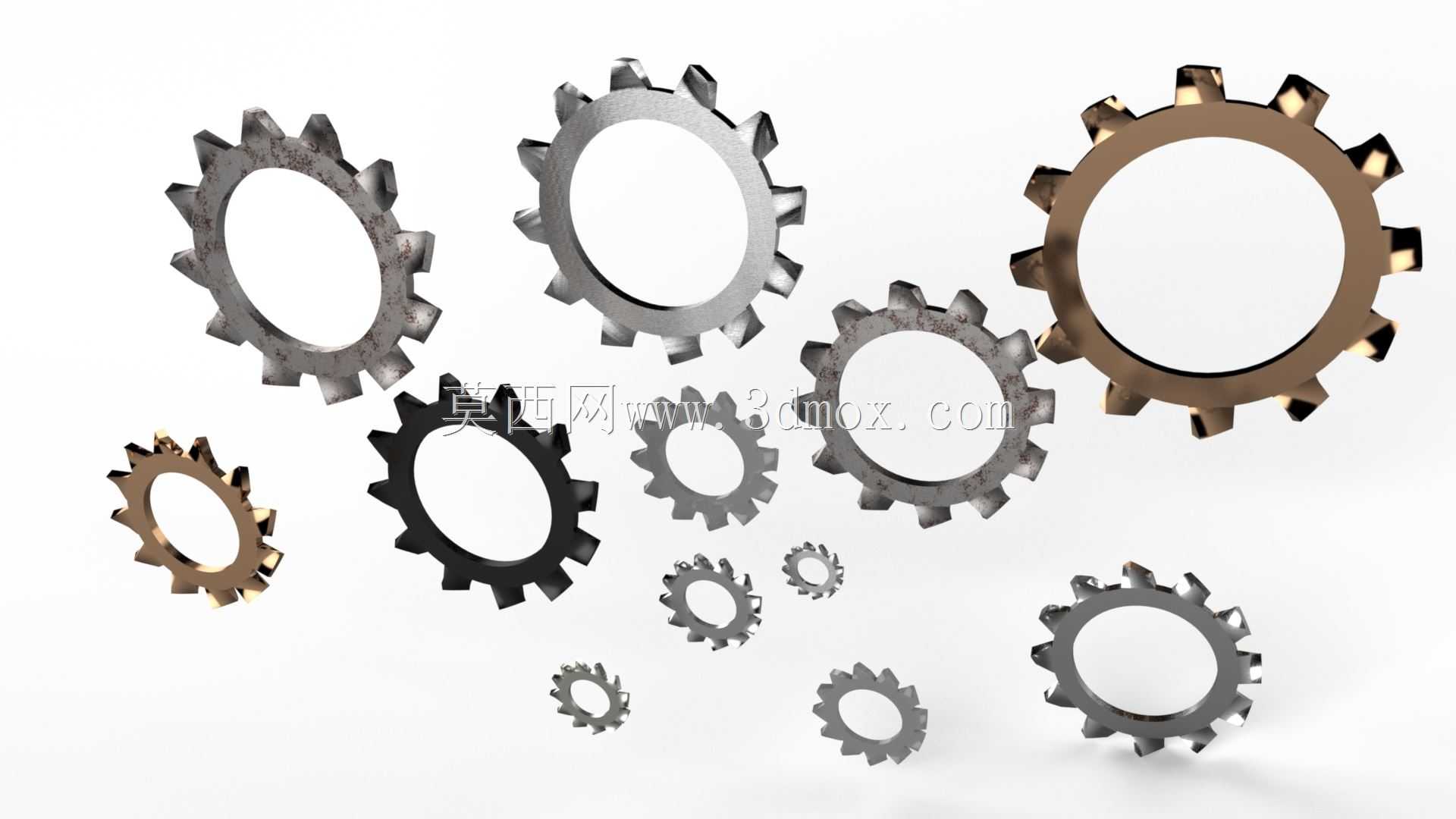

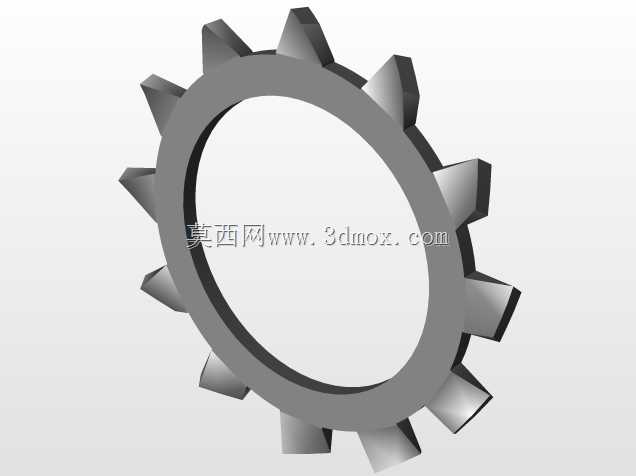

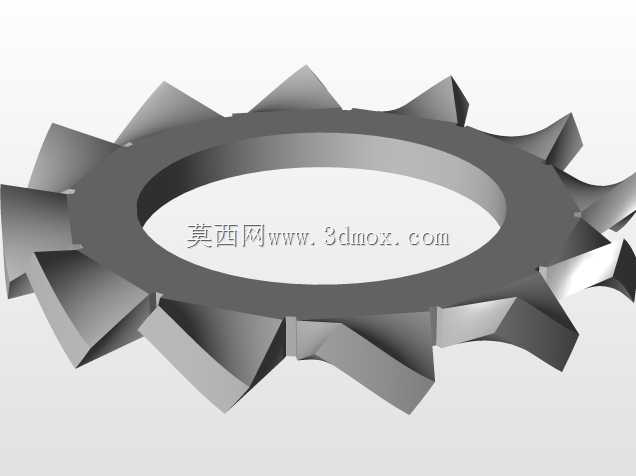

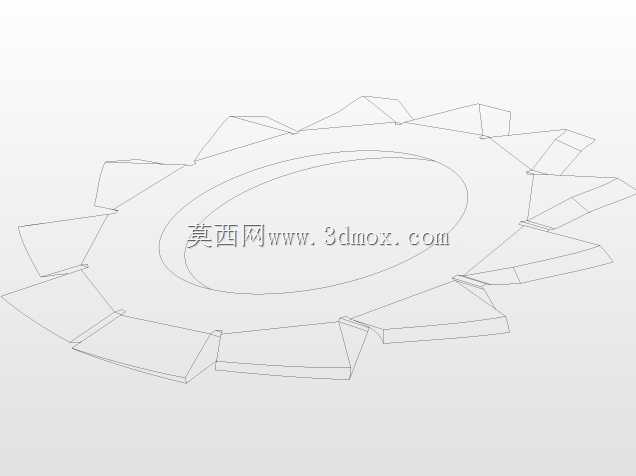

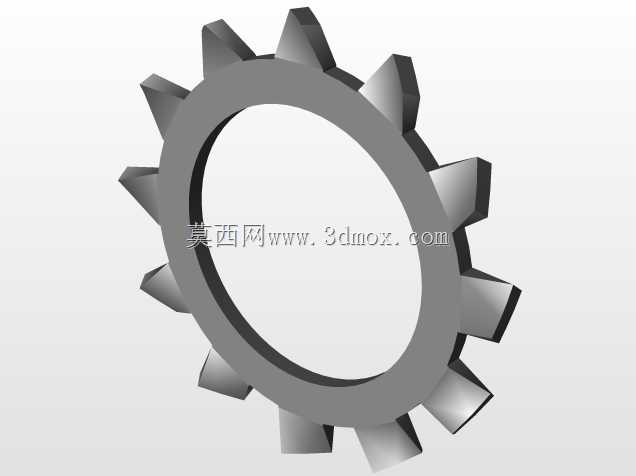

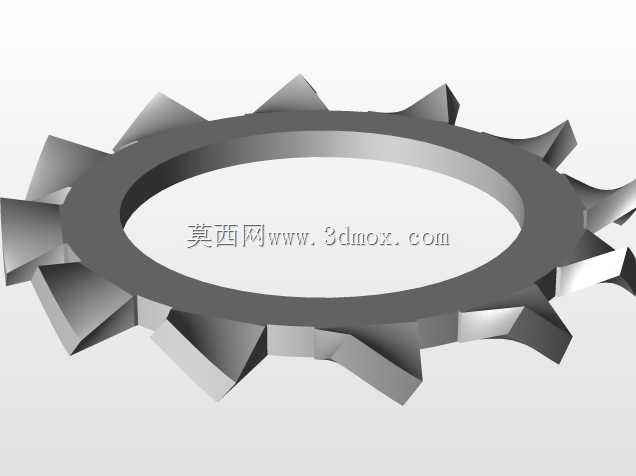

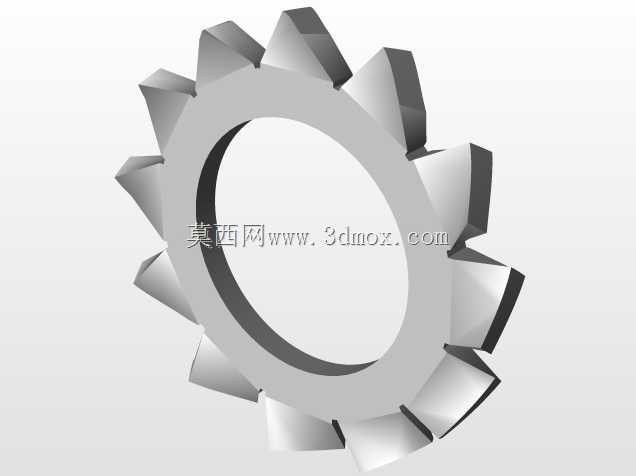

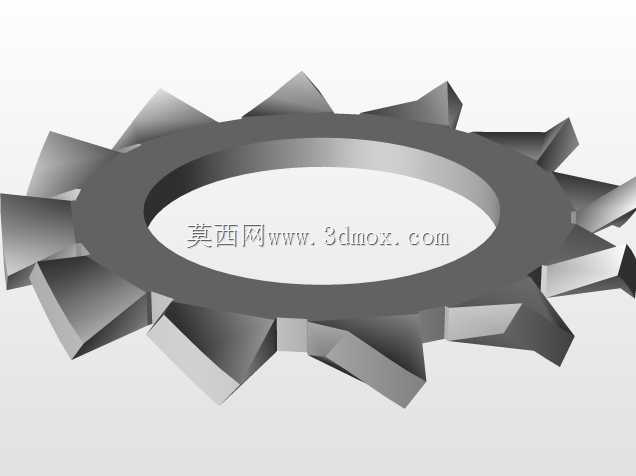

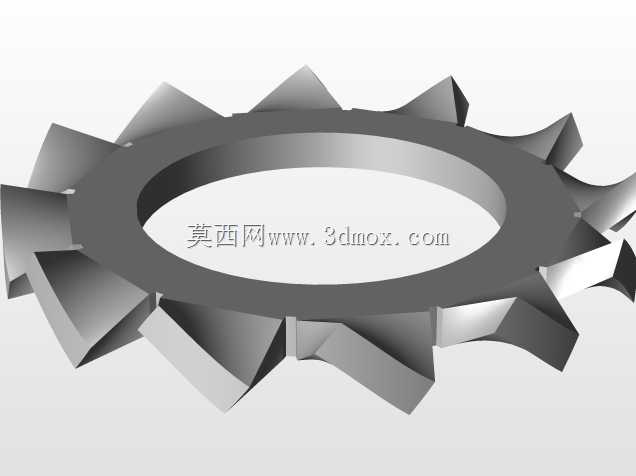

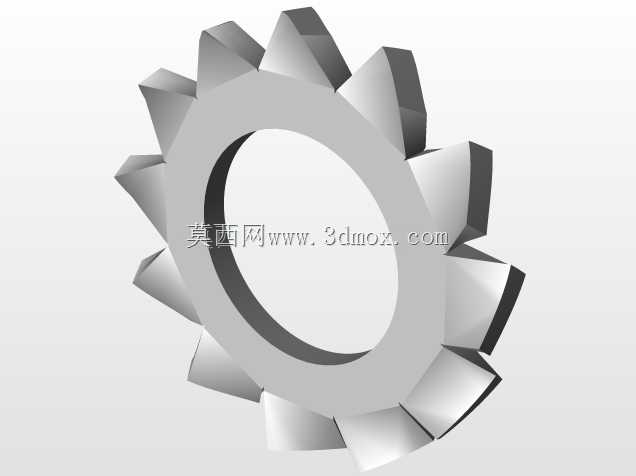

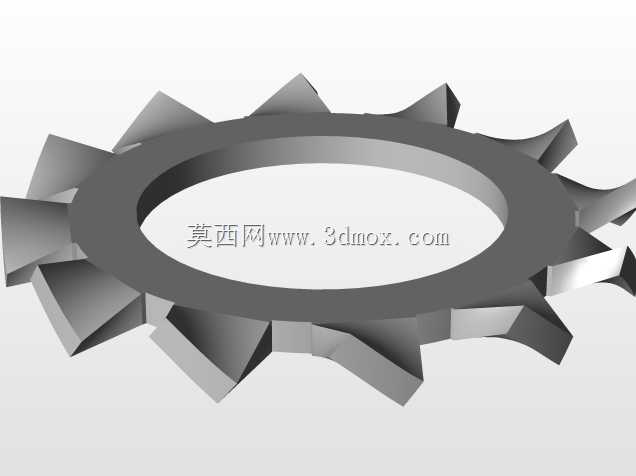

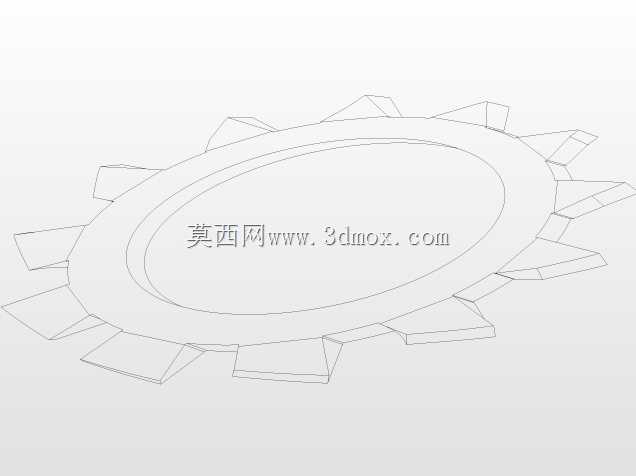

外齿锁紧垫圈是机械装配领域应用极为广泛的防松紧固件，常被部署在振动工况频繁、连接副易出现松动滑移的装配场景中，覆盖乘用车底盘连接、工业传动设备紧固、通用机电装配、赛车改装加固等多个领域，能够在不额外增加连接结构复杂度的前提下，大幅提升螺栓螺母连接副的防松抗振性能，避免设备运行过程中因紧固件松动引发的结构失效、部件脱落等安全隐患。这款公制外齿锁紧垫圈的设计核心围绕“径向咬合防松”的力学逻辑展开，整体采用环形薄金属基体结构，外圈均匀分布向外延伸的尖锐齿状结构，当连接副拧紧时，垫圈两侧的齿牙会分别嵌入被连接件表面与螺栓/螺母的支承面，通过齿牙的咬合阻力阻止螺纹副之间的相对转动，相比普通平垫圈，其防松能力可提升60%以上，尤其适合对连接可靠性要求较高的中低载荷紧固场景。在设计过程中，首先针对公制螺纹的标准安装尺寸做了边界适配，垫圈的内孔尺寸严格匹配对应公制螺栓的杆径公差，既保证安装时螺栓可顺利穿过，又避免内孔过大导致垫圈支承面积不足、压合时出现偏载的问题；外圈齿牙的角度、长度与分布密度经过力学仿真优化，齿尖采用小角度锐角设计，保证压合时能够顺利嵌入金属连接件的表层，同时齿根位置做了圆弧过渡处理，避免齿牙受挤压时出现应力集中断裂的问题，垫圈的整体厚度根据对应规格的螺栓预紧力做了匹配，既保证足够的结构刚度，又不会因厚度过大增加连接副的额外高度。从安装边界来看，这类外齿锁紧垫圈要求被连接件的支承面直径大于垫圈的齿顶圆直径，保证所有外齿都能完全贴合在被连接件表面，避免部分齿牙悬空导致咬合失效；安装时需注意齿牙的朝向，确保两侧齿尖分别朝向被连接件与紧固件支承面，拧紧过程中需达到对应规格螺栓的标准预紧力矩，让齿牙充分嵌入贴合面，才能发挥最佳的防松效果。相比内齿锁紧垫圈，外齿结构的齿牙受力力臂更长，防松扭矩更大，同时外圈齿牙在安装后可起到一定的静电导出作用，在部分有接地需求的机电设备装配中也可兼顾接地导通的功能。
