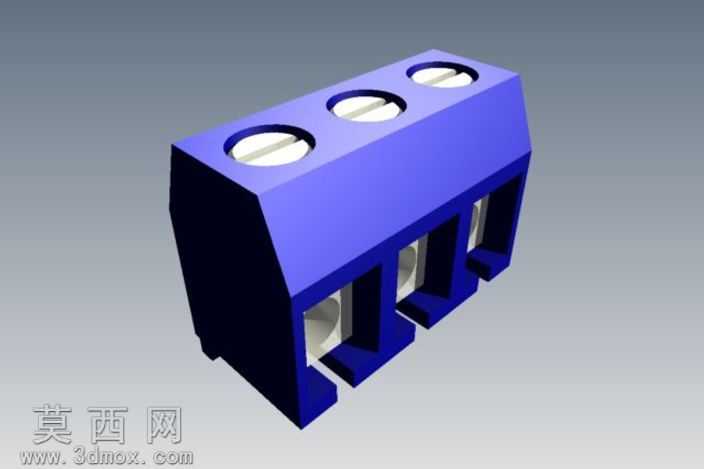

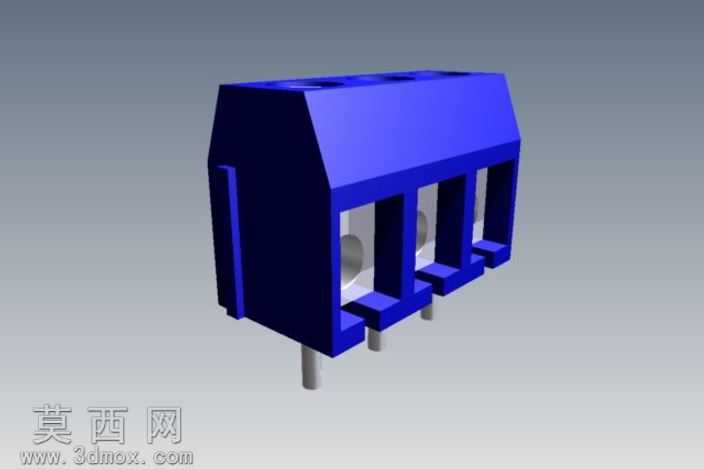

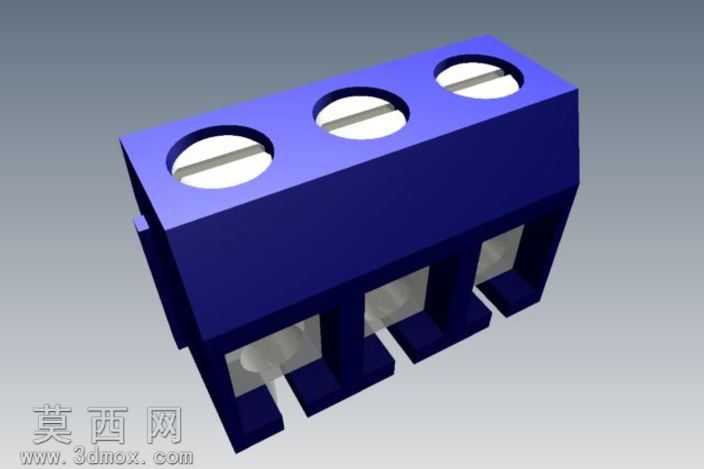

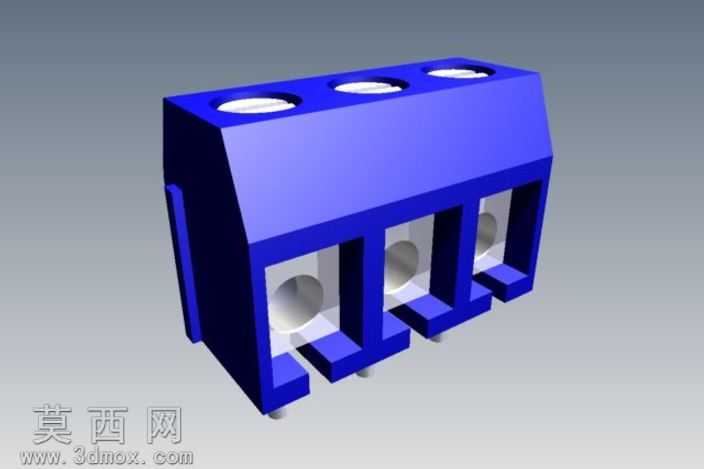

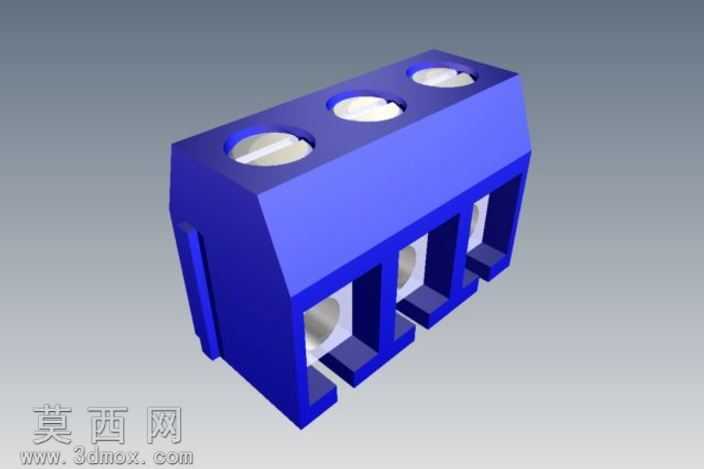

PC板用三孔接线端子三接头座

该三接头座三维模型采用参数化建模思路完成，建模过程中优先保证结构尺寸的精准适配性，整体围绕PC板安装场景进行结构设计。模型主体为绝缘基座结构，建模时先通过草图绘制基座的截面轮廓，利用拉伸特征生成基座的主体块体，再针对三个接线位进行独立的腔体切除，每个接线位预留了适配导线接入的圆形通孔，同时在接线位之间设置分隔筋结构，既保证不同接线点位之间的绝缘隔离，也提升了基座整体的结构强度。基座顶部设置三个圆形的压线件安装位，建模时通过同轴拉伸与切除特征，保证安装位与下方接线腔体的同轴度，适配压线螺丝或弹片的装配需求。基座底部设计了用于PC板焊接固定的插针结构，插针位置严格遵循PCB安装孔位的通用间距标准，建模时对插针与基座的衔接位置做了圆角过渡处理，避免实际生产中出现应力集中导致的基座开裂问题。材质设置上，基座主体赋予深蓝色阻燃工程塑料材质，调整材质的粗糙度参数模拟注塑件的哑光质感，内部导电接触部位赋予金属铜材质，添加轻微的金属反光效果区分绝缘与导电部件。渲染阶段采用柔和的环境光搭配定向补光，清晰展现基座的腔体结构、分隔筋布局以及底部插针的位置关系，同时对模型的所有棱边做了符合注塑工艺要求的微小圆角处理，避免出现不符合生产实际的尖锐棱角。整体结构设计兼顾了接线操作的便利性与PC板安装的稳固性，三个独立接线位可同时实现三路导线的可靠连接，分隔筋结构可有效防止接线时出现的导线误触短路问题，底部插针的长度与直径参数适配常规波峰焊工艺要求，可直接用于PCBA电路的装配验证与结构干涉检查。
