单排工业传动滚子链条三维设计

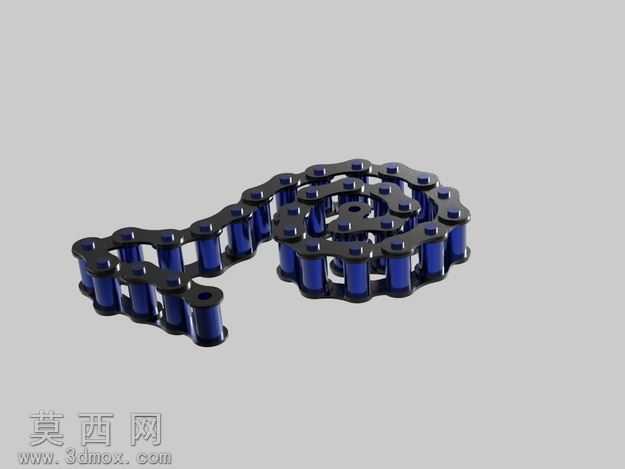

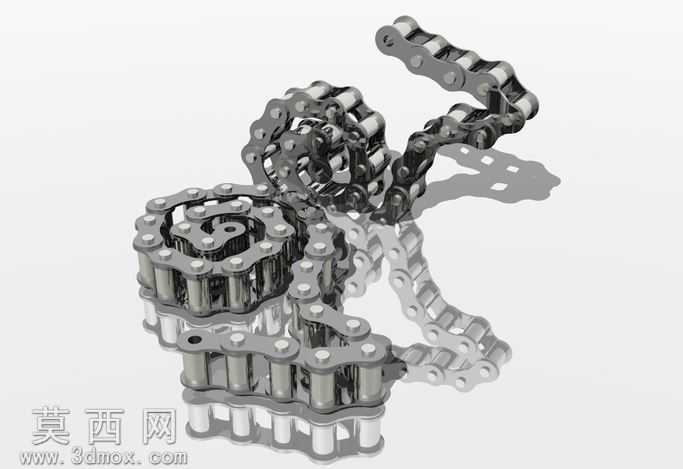

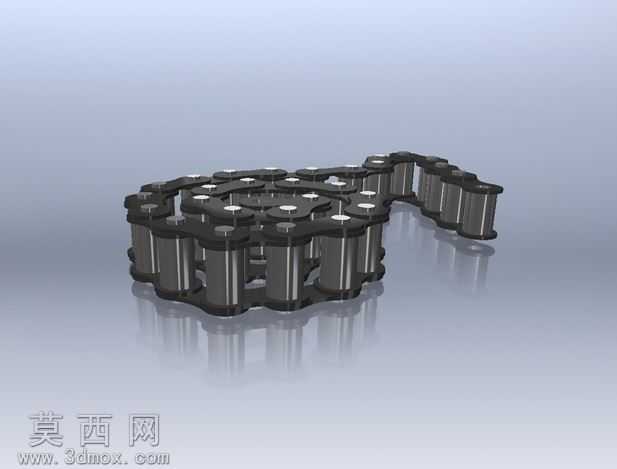

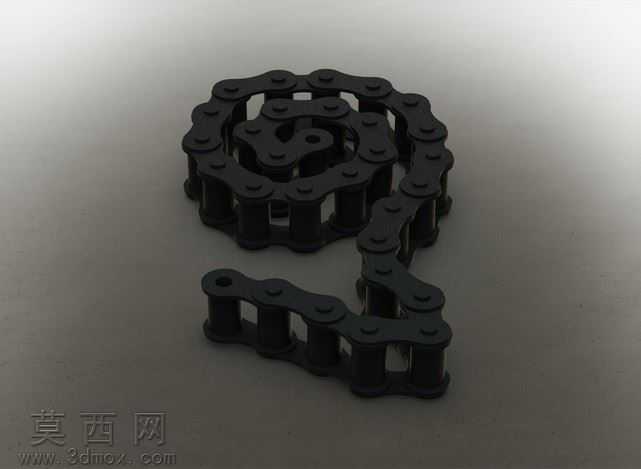

本作品为单排工业传动滚子链条的三维建模设计，建模过程严格遵循工业链条的实际生产尺寸规范，还原了标准传动链条的完整结构特征。建模阶段首先梳理链条的组成逻辑，单排链条由内链节、外链节交替铰接构成，每个链节包含外链板、内链板、销轴、套筒、滚子五个核心零件，建模时先完成单个零件的参数化绘制：外链板与内链板采用冲压成型的8字形轮廓，精准还原链板两端销轴孔的同轴度要求，对链板边缘的倒角、冲压圆角做了细节处理，避免模型出现尖锐棱角不符合实际加工特征；销轴为圆柱形标准件，建模时预留了与外链板的过盈配合段、与套筒的间隙配合段的尺寸区分；套筒为空心圆柱结构，严格匹配销轴外径与滚子内径的配合公差；滚子为可绕套筒自由转动的空心圆柱，还原其降低链条与链轮啮合摩擦的功能结构。完成单个零件建模后，按照链条的铰接装配逻辑完成单节链节的装配，约束销轴与外链板固定、套筒与内链板固定、滚子与套筒转动配合、相邻链节通过销轴实现铰接转动的装配关系，再通过阵列与路径配合功能，将单节链节沿预设的盘绕路径完成整段链条的装配，既还原了链条盘绕摆放的展示形态，也保留了链条可灵活弯折的传动特性。材质与渲染阶段，针对工业链条多采用合金钢热处理后发黑处理的实际工艺，为所有链板、销轴、套筒、滚子赋予哑光黑色金属材质，调整材质的粗糙度参数模拟发黑处理后的哑光磨砂质感，添加细微的表面颗粒纹理还原工业零件的真实表面状态，避免过度反光的塑料感；场景采用柔和的漫反射打光，主光源从侧上方照射打出零件的结构层次，辅助光源补全暗部细节，清晰展现链节之间的铰接缝隙、滚子与套筒的配合间隙等结构细节，背景采用渐变灰色突出黑色链条的主体形态。设计过程中重点考量了链条的传动合理性，所有链节的节距、滚子直径、内节内宽等参数均符合对应标准链条的尺寸规范，铰接处的转动间隙设置符合实际使用要求，既可以用于传动结构的虚拟装配验证，也可作为机械教学、产品展示的三维素材，完整还原了工业传动链条的结构特征与外观质感。
