菱形带座外球面轴承套接法兰结构

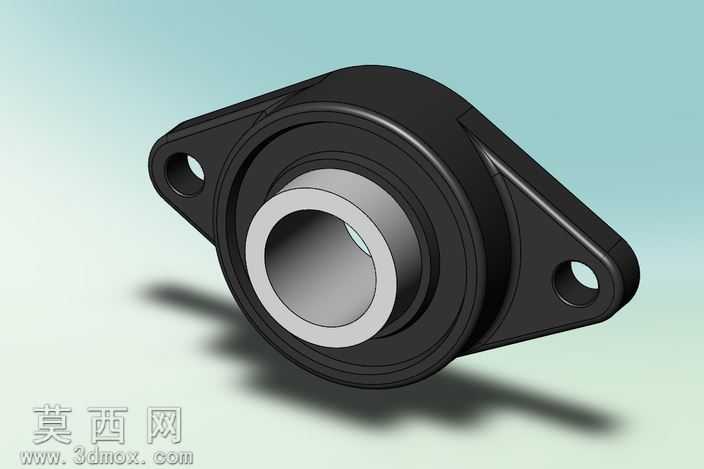

本作品为菱形法兰式带座外球面轴承的三维参数化模型，建模过程严格遵循机械设计通用规范，以SolidWorks为核心建模工具完成全参数化特征构建。建模初期首先梳理零件层级逻辑，将整体结构拆分为菱形法兰轴承座、内嵌外球面轴承、内圈套接衬套三个独立子零件，在装配环境下通过同轴心、面重合等标准配合关系完成总装，确保各部件装配间隙符合实际工业生产的公差要求。法兰座部分采用拉伸凸台构建主体菱形轮廓，两侧安装耳通过对称拉伸生成，安装孔位采用异型孔向导精准定位，孔位中心距、孔径参数完全匹配行业通用安装尺寸；座体内腔采用旋转切除生成与外球面轴承适配的弧形球面接触面，边缘处添加标准工艺倒角与铸造圆角，还原铸件类五金零件的真实工艺特征。外球面轴承部分通过旋转凸台生成内外圈基础轮廓，滚道位置采用旋转切除生成适配的弧形滚道曲面，保持架与滚动体采用圆周阵列完成均布排布，所有滚动体与滚道之间保留合理的装配间隙，还原真实轴承的运动结构逻辑。内圈套接衬套采用薄壁旋转特征构建，内外径尺寸与轴承内圈、外接传动轴形成过渡配合参数，衬套端面添加定位止口结构，确保轴向定位精度。材质与渲染环节，针对不同部件匹配对应工业材质：法兰轴承座赋予黑色铸铁材质，调整粗糙度参数还原铸造件哑光磨砂的表面质感，边缘处添加轻微磨损痕迹提升真实感；轴承内外圈赋予高碳铬轴承钢材质，金属表面添加细微磨削纹理，金属反射参数调整至符合机加工零件的光泽表现；套接衬套赋予45号钢调质材质，表面呈现均匀的亚光金属质感。渲染阶段采用三点布光方案，主光源从斜上方45度投射形成清晰的结构阴影，辅助光源补光消除暗部死黑，环境光添加柔和的HDR环境反射，让金属部件的表面反射更具真实层次，背景采用浅蓝渐变纯色突出模型主体结构。设计过程中充分考虑该零件的实际应用场景，菱形两孔安装结构相比四孔方形法兰更节省安装空间，适用于安装面狭窄的轻工机械、输送设备、食品机械的传动轴支撑场景，外球面轴承的自调心结构可补偿传动轴安装时的角度偏差，套接衬套可适配不同直径的传动轴，提升部件的通用适配性。所有建模特征均保留完整参数树，可根据实际使用需求调整法兰安装孔距、轴承内径、整体高度等核心参数，无需重新建模即可快速生成不同规格的同系列产品模型，可直接用于机械装配的干涉检查、产品选型展示、工程图导出等实际工作场景。
