自行车摇臂连杆传动结构三维设计

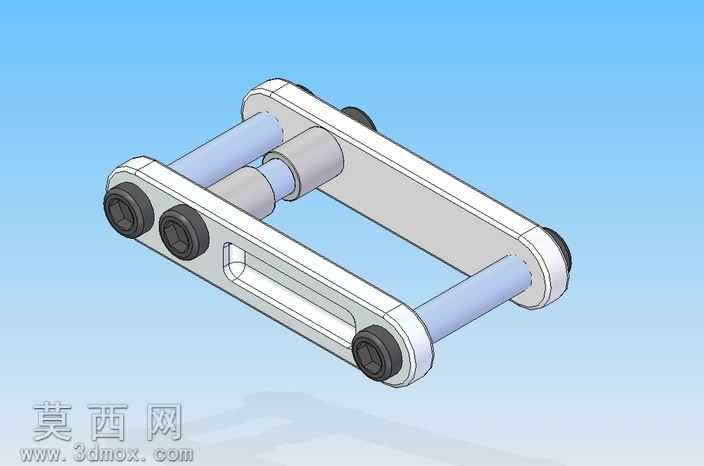

本作品为自行车配套的摇臂连杆传动构件，采用Solid Edge完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对构件的每一处配合尺寸都做了精准约束，确保各部件装配后无干涉、可实现预期的相对运动。模型整体采用对称式双板架结构，两侧平行布置的长条形摇臂板作为主体承载框架，框架两端分别设置销轴安装孔位，用于装配横向连接的轴类构件，中间区域设置分层嵌套的套筒组件，不同直径的套筒依次套合，既实现了轴件的径向定位，也预留了转动副的活动间隙，保障摇臂摆动过程中转动顺畅无卡滞。构件的紧固件采用内六角圆柱头螺钉建模，螺钉头部的内六角凹槽、螺纹段的牙型细节都做了精细化还原，安装孔位做了沉头处理，确保螺钉装配后头部与摇臂板表面齐平，无突出棱角，既提升了构件外观的整洁度，也避免了运动过程中突出部件剐蹭周边零件。渲染阶段采用浅蓝色渐变背景突出主体构件，金属材质部分区分了不同的表面处理效果：摇臂板主体采用哑光银白金属质感，模拟铝合金阳极氧化后的表面效果，销轴与套筒部分采用略带冷调的亮面金属质感，还原钢材精加工后的表面光泽，螺钉头部做了发黑处理的深灰金属质感，不同材质的色彩与质感差异清晰区分了各个功能部件，让整体结构层次一目了然。设计过程中充分考虑了构件的受力特性，摇臂板的转角位置都做了圆角过渡处理，避免应力集中导致的构件断裂风险，各轴孔的位置度经过反复校核，确保装配后两侧摇臂板的平行度符合设计要求，套筒的长度尺寸经过精准计算，既保证了轴件的支撑强度，也控制了整体重量，实现强度与轻量化的平衡。该摇臂构件可应用于自行车的避震传动系统，通过摇臂的摆动传递运动与力，配合避震器实现骑行过程中的震动缓冲，结构设计紧凑合理，各部件的连接方式符合机械装配工艺要求，可直接用于结构验证、运动仿真以及后续的工程图输出与生产加工参考。
