八角多孔式曲轴箱壳体结构设计

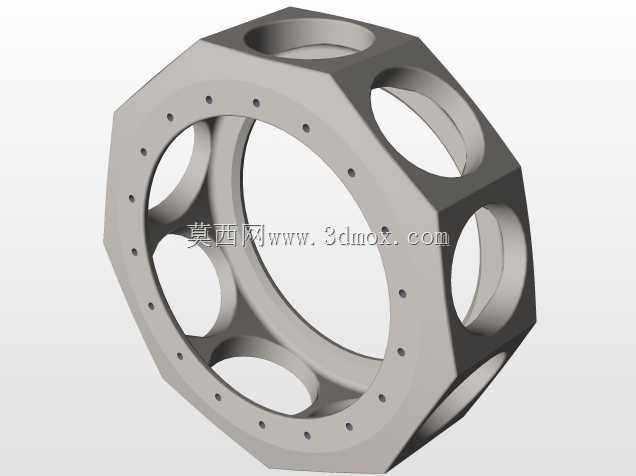

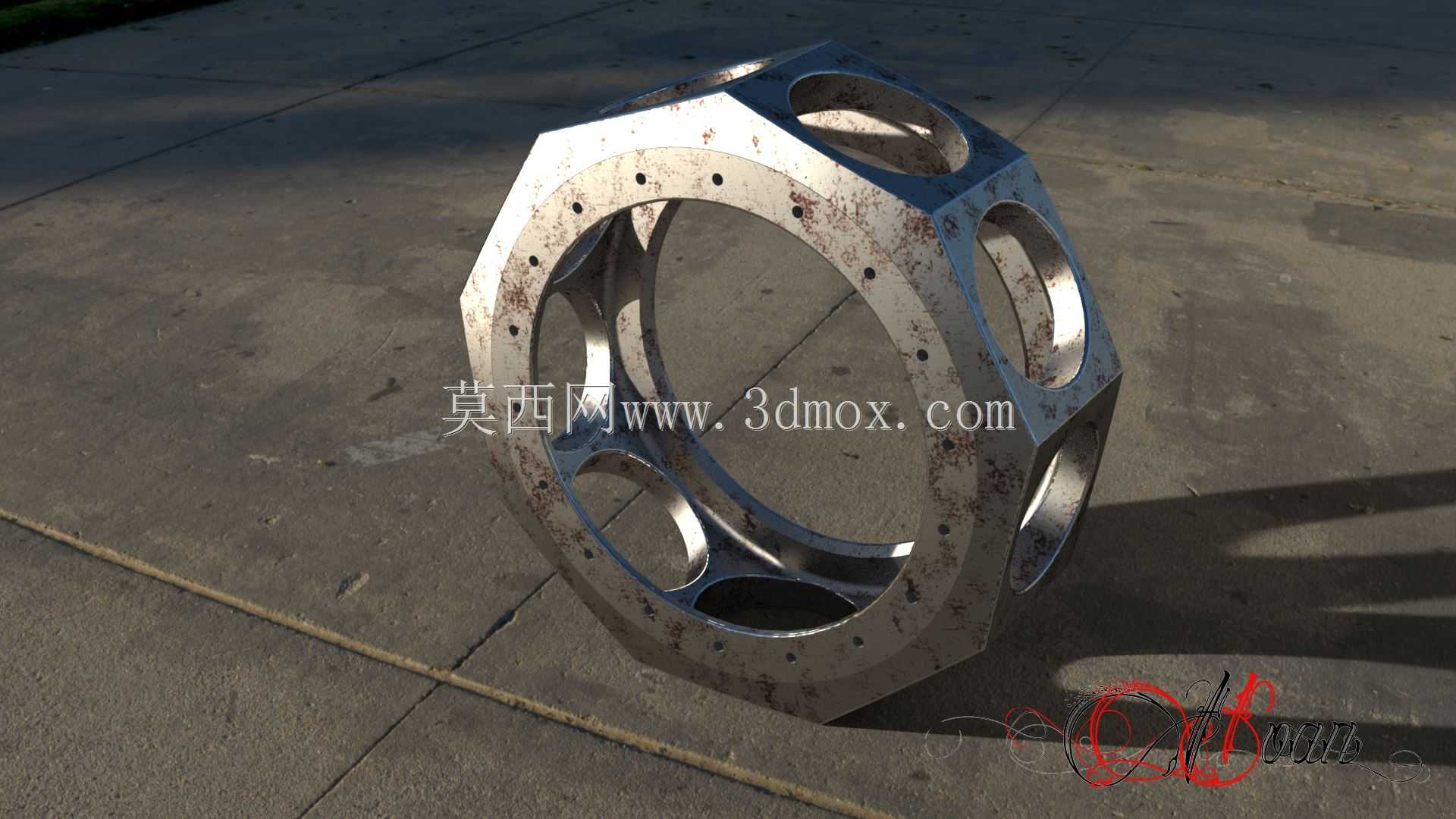

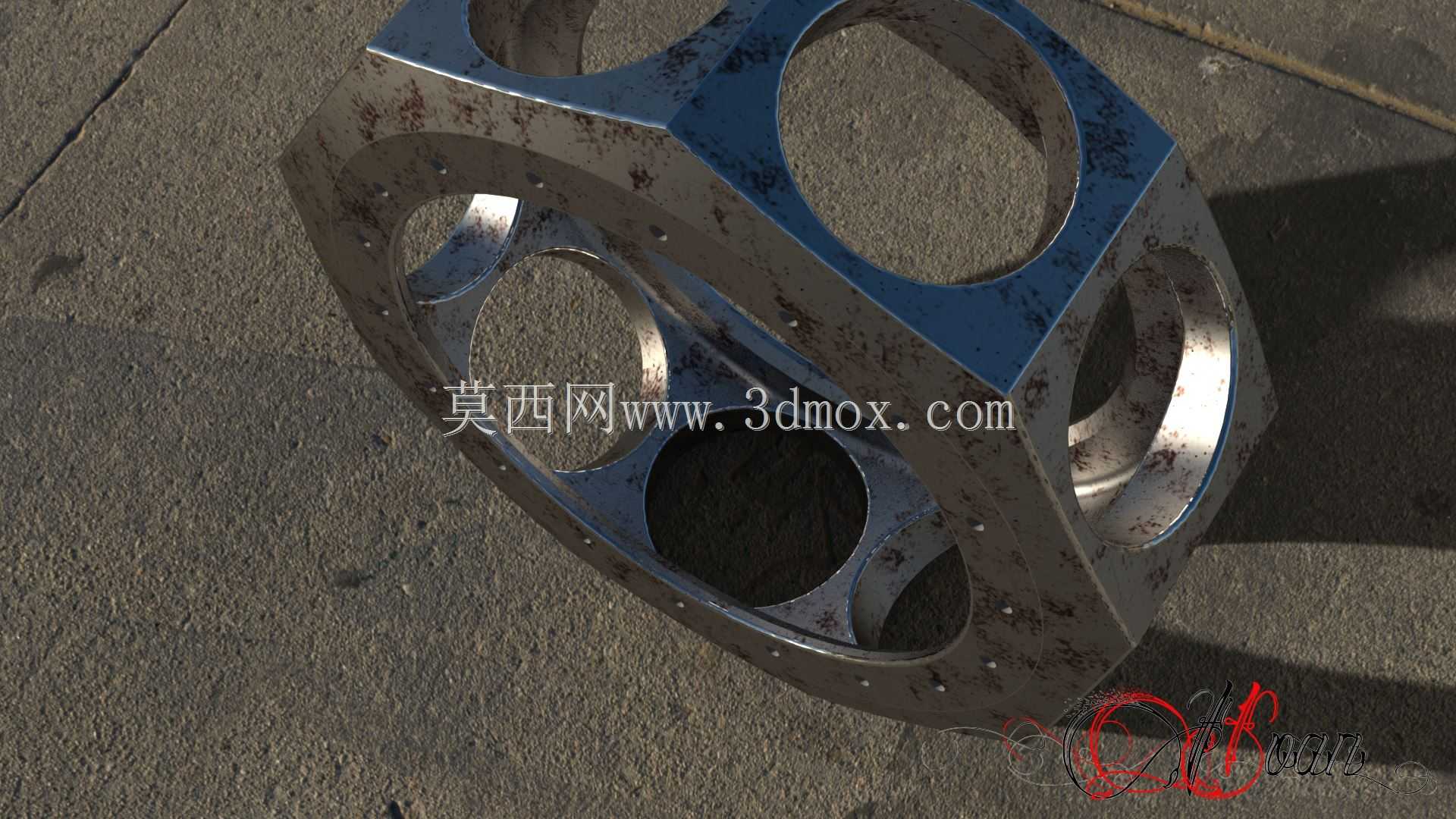

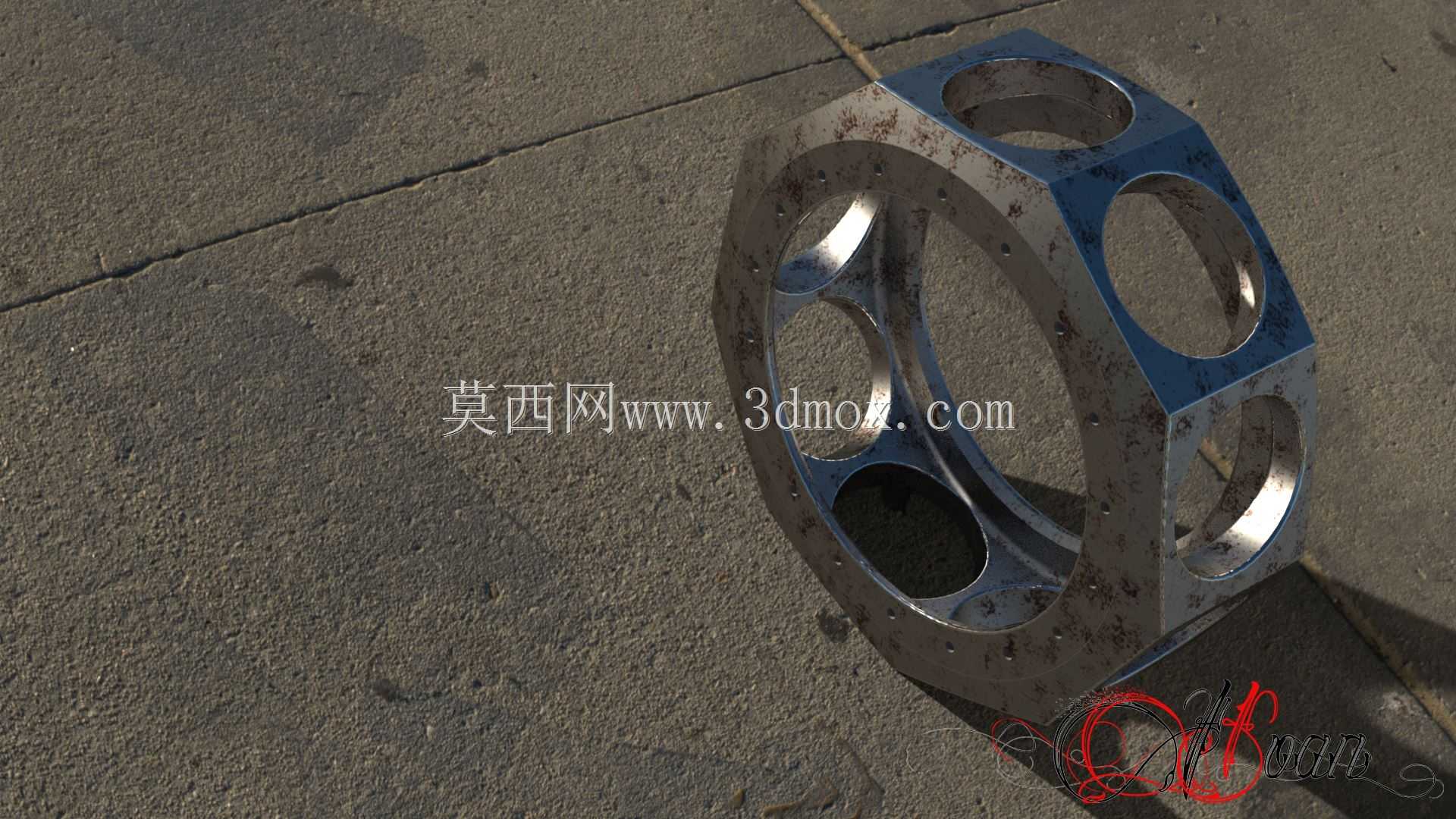

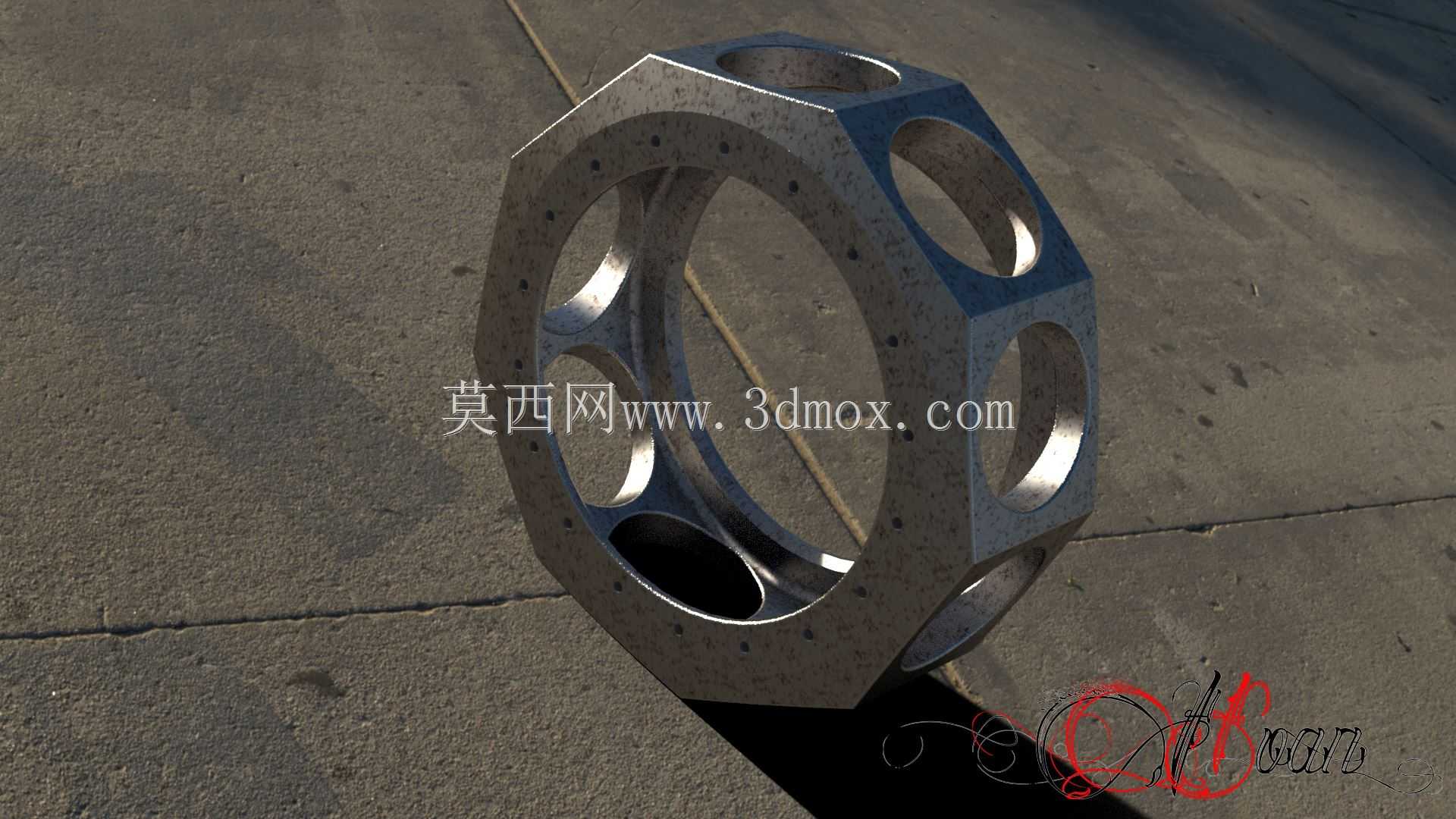

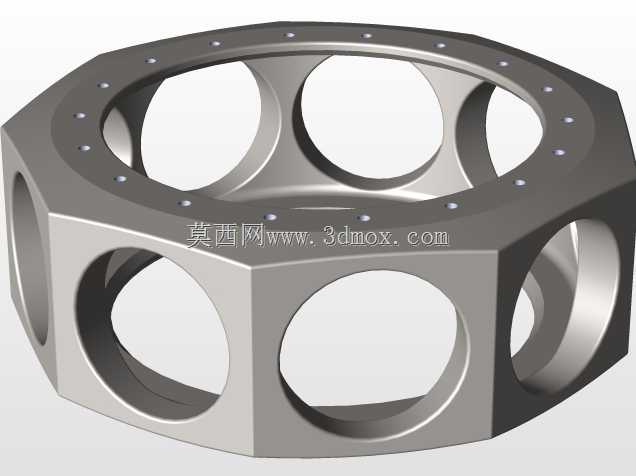

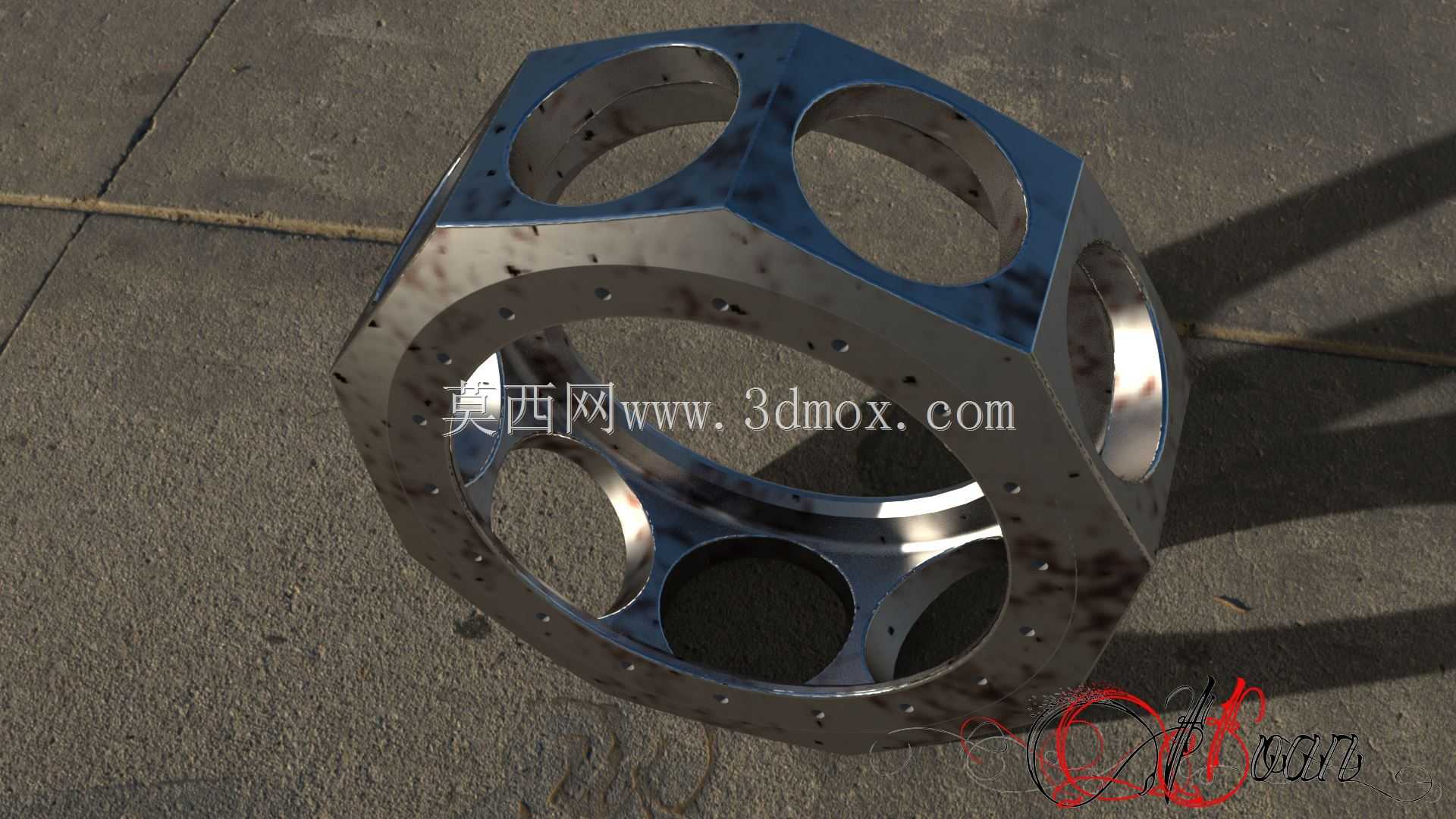

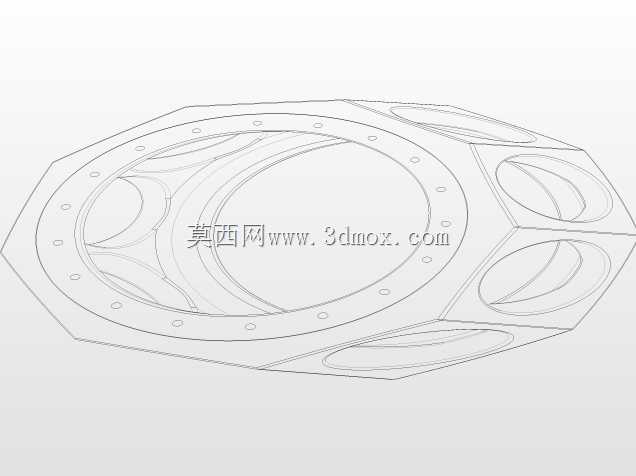

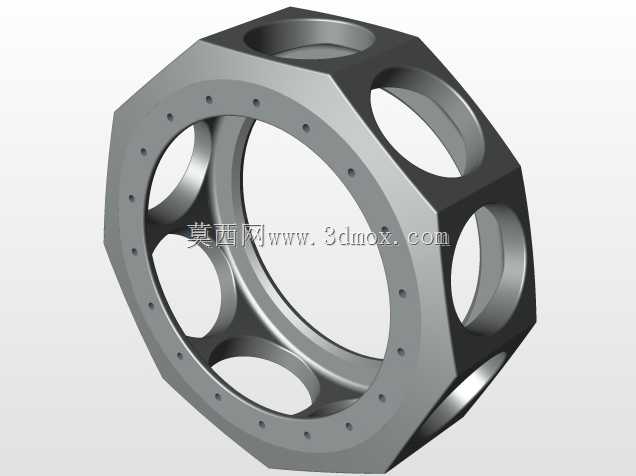

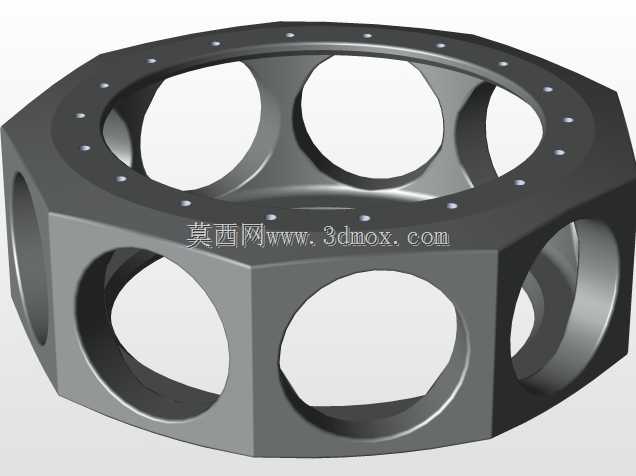

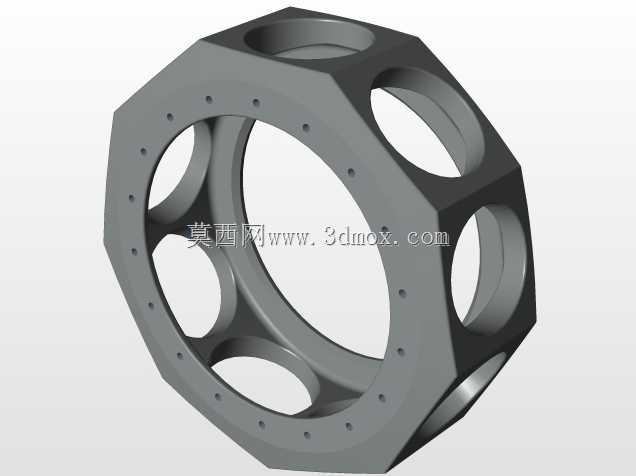

该曲轴箱壳体作为动力总成的核心承载构件，主要应用于小型内燃动力设备、特种回转动力装置的动力舱核心区域，承担着容纳曲柄连杆机构运动空间、密封动力腔润滑油路、连接固定缸体与端盖部件、传递分散机构运行载荷的核心作用，是动力单元实现稳定运转的基础支撑构件。在实际设备运行过程中，该壳体需要持续承受曲柄连杆机构高速往复运动产生的交变冲击载荷，同时隔绝内部润滑油外泄、阻挡外部粉尘杂质侵入动力腔，为内部运动构件提供封闭洁净的运行环境，其结构强度与密封性能直接决定了整套动力装置的运行可靠性与服役寿命。从设计思路来看，该壳体采用八角形外轮廓构型，相较于传统圆形曲轴箱，多平面的外壁结构更便于在设备舱内实现定位安装，可直接贴合相邻部件的安装平面减少额外固定支架的使用，同时八角结构的棱边能够有效分散运行过程中产生的振动应力，避免应力集中导致的壳体开裂问题。壳体周向均匀布置的多组大尺寸通孔，一方面用于实现不同缸体模块的对接安装，满足多缸动力单元的布局需求，另一方面可作为润滑油道的连通接口、曲轴输出端的穿设通道以及检修观察口的预留位置，无需在壳体上额外加工异形开孔，大幅降低了铸造与机加工的工艺难度。壳体端面均匀分布的小尺寸螺栓孔，按照等节距圆周排布，能够保证端盖安装时的压紧力均匀分布，避免局部密封不严出现渗油问题，同时孔位的排布尺寸充分匹配通用密封垫片的规格，可直接选用标准密封件降低配套成本。在安装边界层面，该壳体的轴向长度与径向最大尺寸适配小型动力设备的舱体安装空间，外轮廓的八角平面预留了足够的工装夹持位置，便于生产加工过程中的装夹定位与装配环节的对位调整，壳体壁厚经过载荷校核，在满足强度要求的前提下尽可能控制整体重量，适配便携式动力设备、小型特种作业装备的轻量化设计需求。壳体内部的型腔轮廓完全匹配曲柄连杆机构的运动包络线，既保证内部构件有充足的运动空间不发生运动干涉，又尽可能压缩无效腔室体积，减少润滑油的加注量，降低动力单元的整体重量与运行维护成本。
