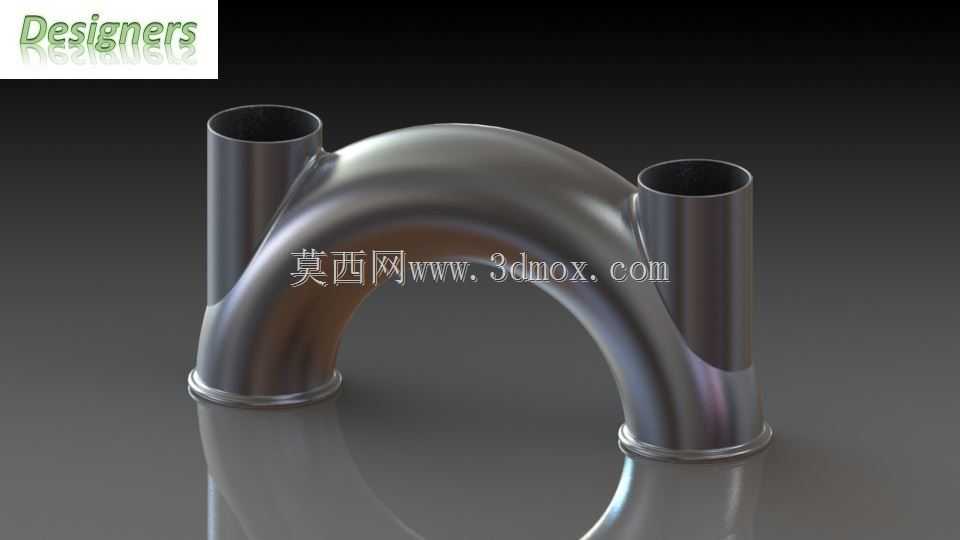

等径三通弯接金属管道结构设计

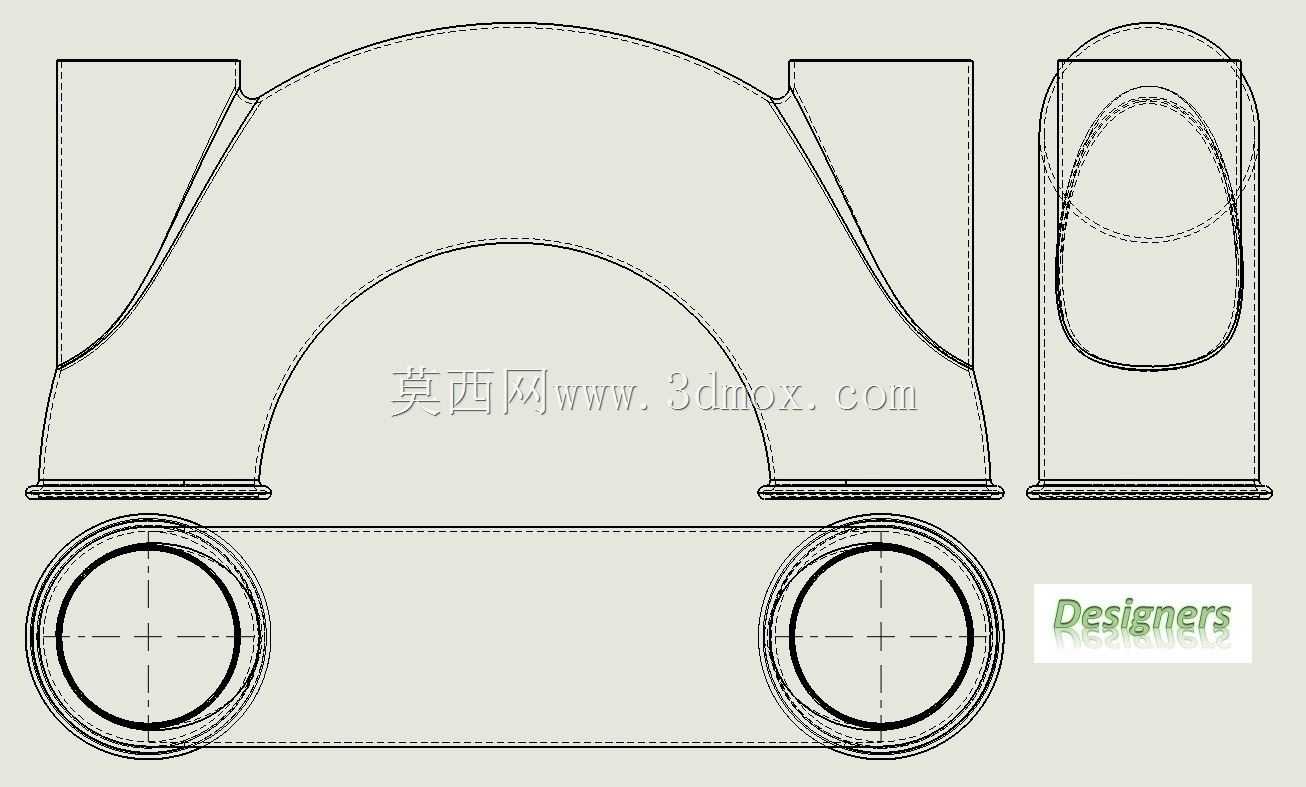

这款三通弯接管道主要应用于民用给排水、暖通循环、工业低压流体输送、小型化工介质传输等场景，可在管路需要分流、转向的节点替代传统直三通加弯头的组合配置，减少管路连接点数量，降低介质泄漏风险，同时优化管路排布的空间占用率，尤其适合安装空间局促、管路走向需要弧形过渡的布设场景。从实际用途来看，该管件可同时实现两个垂直方向的介质汇流与90度转向输送，能够让管路在完成分流的同时平滑改变流向，避免直角弯头带来的流体阻力陡增问题，减少介质输送过程中的压损，对于输送带有少量细小杂质的流体时，弧形过渡的内壁也能降低杂质淤积在管路转角处的概率，延长管路系统的维护周期。产品功能特性上，整体采用等径接口设计，三个连接端口的管径保持一致，可直接与同规格的标准金属管路对接，无需额外配置变径转接头；管壁厚度均匀一致，端口处做了卷边强化处理，既能够提升接口处的结构强度，避免安装紧固时出现端口变形，也能让接口与密封件的贴合面更加平整，提升连接后的密封性能；整体曲面过渡顺滑，没有突兀的折角与接缝，内壁光滑无凸起，能够让流体在管件内部保持平稳的流态，减少紊流产生的振动与噪音。设计思路上，这款管件摒弃了传统三通加90度弯头的拼接式结构，将分流结构与弯转结构做了一体化整合，在保证三个接口相对位置符合常规管路安装规范的前提下，将弯转段设计为大曲率圆弧结构，通过流体力学仿真反复调整圆弧曲率半径，在控制整体外形尺寸的前提下尽可能降低流体局部阻力；接口位置的同轴度做了严格控制，保证安装时管路能够顺利对接，不会出现错位别劲的问题，降低安装应力对管件使用寿命的影响。外形尺寸与安装边界方面，三个接口的中心距符合常规同管径管路配件的安装尺寸标准，可直接替换同规格的传统三通加弯头组合，无需改动原有管路的固定点位；整体外轮廓没有外凸的加强筋或连接结构，安装时仅需要预留出管件圆弧段的径向空间即可，相邻管路的最小间距可控制在管径的1.2倍范围内，能够有效压缩管路排布所需的整体空间，适合在设备内部、管井等狭窄空间内布设使用。
