双联塔式工业热工窑炉结构设计

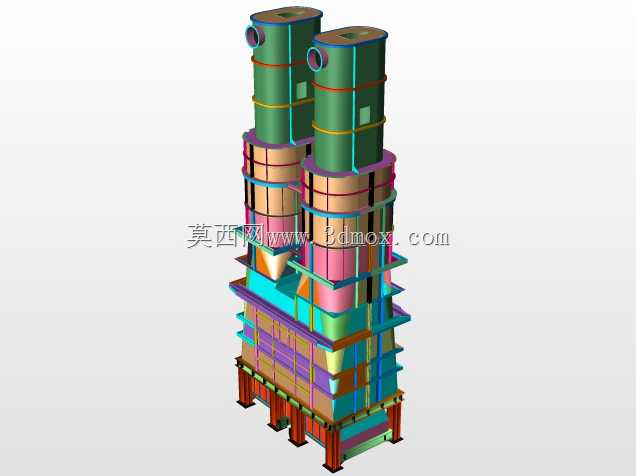

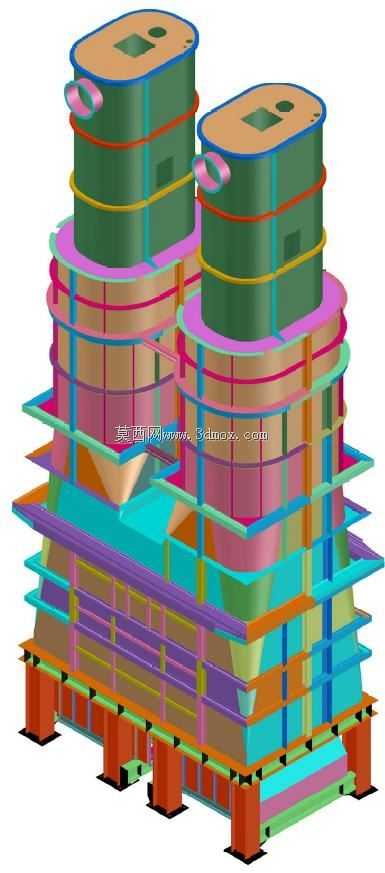

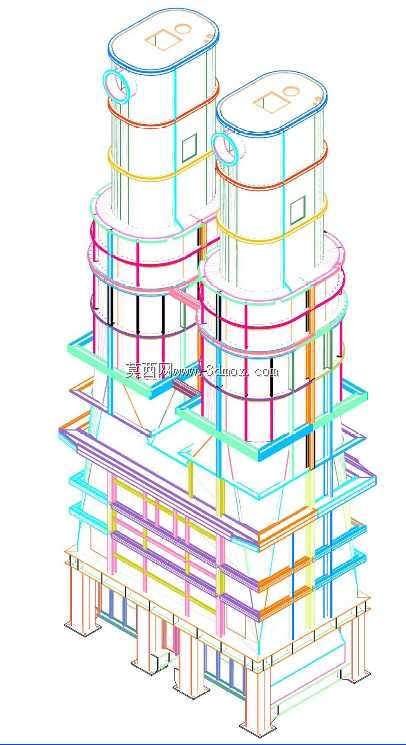

该双联塔式窑炉主要面向建材、化工、冶金等行业的物料煅烧、烘干与热处理场景，可同时适配多批次同规格或差异化参数的物料连续生产需求，在中小型建材生产厂区、精细化工原料加工车间、非金属矿粉煅烧工段中，能够替代传统单窑单线的生产布局，在有限的厂区占地范围内实现产能翻倍，同时减少配套管线、辅机设备的重复投入，降低生产环节的单位能耗与运维成本。设备采用对称式双联塔体布局，两座独立窑塔共用底部支撑钢架结构与中间物料输送、烟气连通通道，单塔可独立调控温度、风压与物料进给速率，既可以同步运行处理大批量同类型物料，也可以分塔设定不同工艺参数，同时处理两种不同煅烧要求的物料，适配多品类小批量的柔性生产需求。塔体自上而下分为进料预热带、主煅烧反应带、冷却出料带三个核心功能段，每层塔体设置环形加强箍与外置操作检修平台，配套的观察窗、测温测压接口沿塔体周向均匀分布，方便生产过程中实时监控内部工况，及时调整工艺参数。设计过程中优先考虑结构稳定性与热变形补偿，底部采用格构式钢架支撑结构，主承重立柱对应塔体荷载分布点位均匀布置，每层钢架设置纵横双向承重梁与斜向支撑，抵消塔体受热产生的侧向应力与竖向荷载，同时预留足够的设备安装、检修操作空间，塔体各段之间采用法兰连接结构，配套耐高温密封组件，既保证窑炉内部的密闭性，减少热量散失与烟气泄漏，也方便后期检修时对局部衬里、内部构件进行更换。从安装边界来看，该双联窑整体采用架空式支撑设计，底部支撑钢架高度适配常规出料输送设备的安装空间，无需额外开挖深基坑做混凝土基础，仅需在厂区硬化地面按照立柱点位预埋固定地脚螺栓即可完成安装定位，整体横向占地宽度适配标准工业厂房的柱距要求，竖向总高度控制在常规工业厂房的檐口高度范围内，无需对厂房进行特殊加高改造。塔体侧面预留的烟气出口、进料口、检修门位置均对齐常规工业管线的架设高度，可直接对接厂区现有的进料输送系统、烟气处理系统与出料收集系统，减少现场安装时的管线改造成本。
