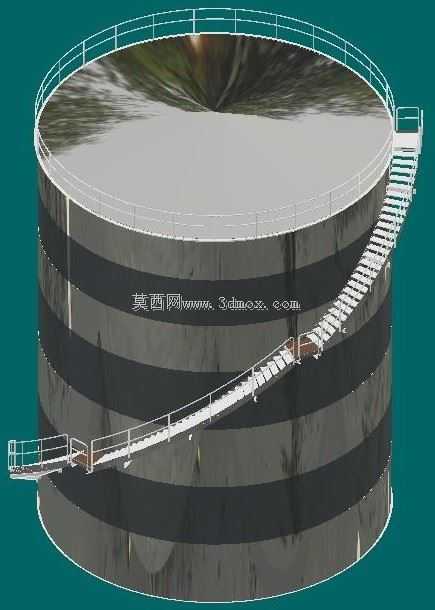

带外置检修梯的大型立式储液罐体结构

　　该结构针对大容量液态介质存储场景设计，常见于石油炼化、化工生产、粮油储运、市政供水等领域的物料中转与长期存储环节，核心作用是在常压或微内压工况下，稳定存储具备一定流动性的液态物料，同时为日常巡检、定期检修提供安全的上下通行通道。从实际工程落地角度看，这类大直径储罐的设计首先要匹配现场安装边界，罐体公称直径达到12500mm，属于大型立式常压储槽范畴，安装时需要预先做环形钢筋混凝土基础，基础的水平度公差需控制在千分之一点五以内，避免罐体充液后出现不均匀沉降导致壁板焊缝开裂。

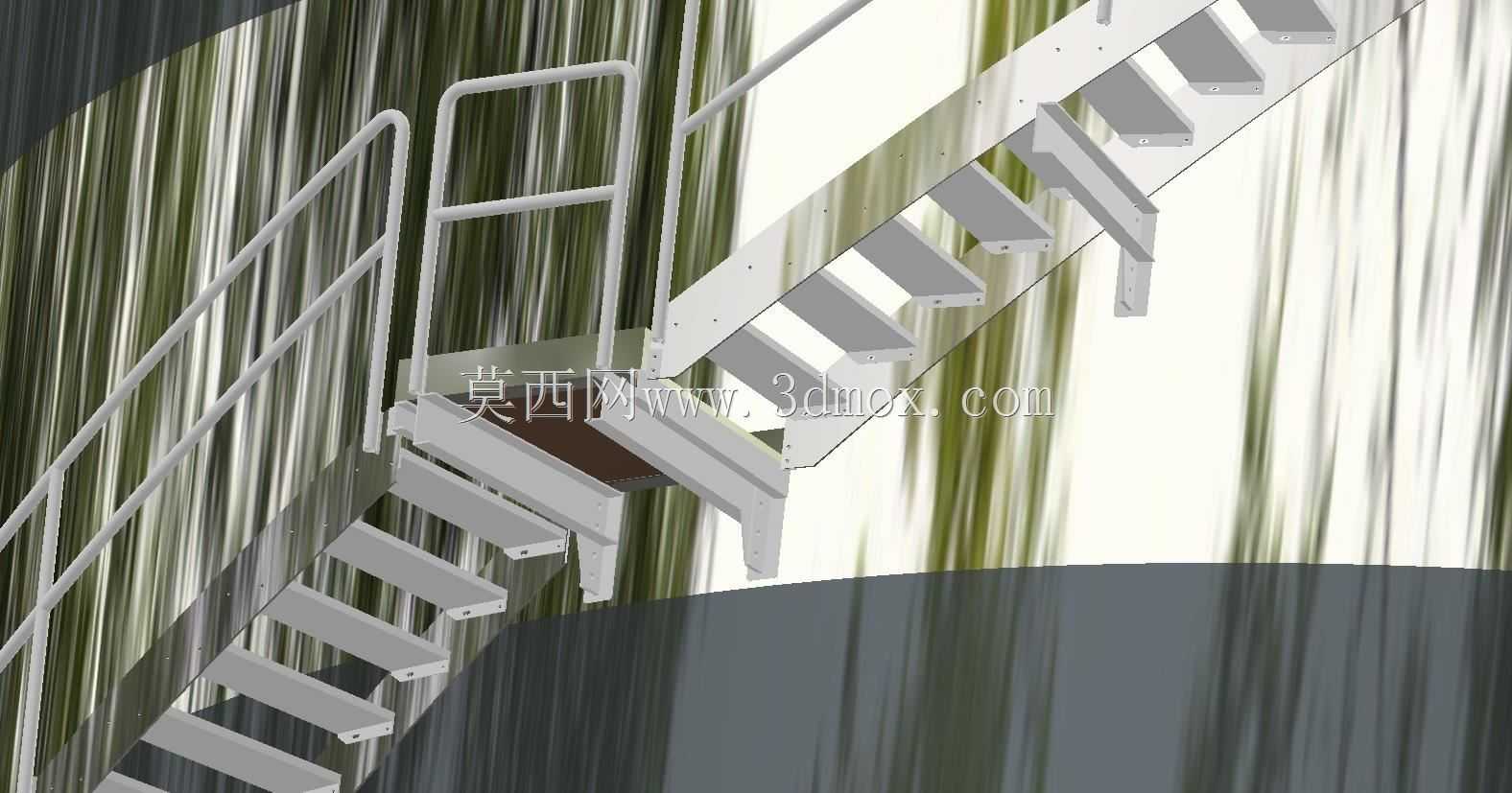

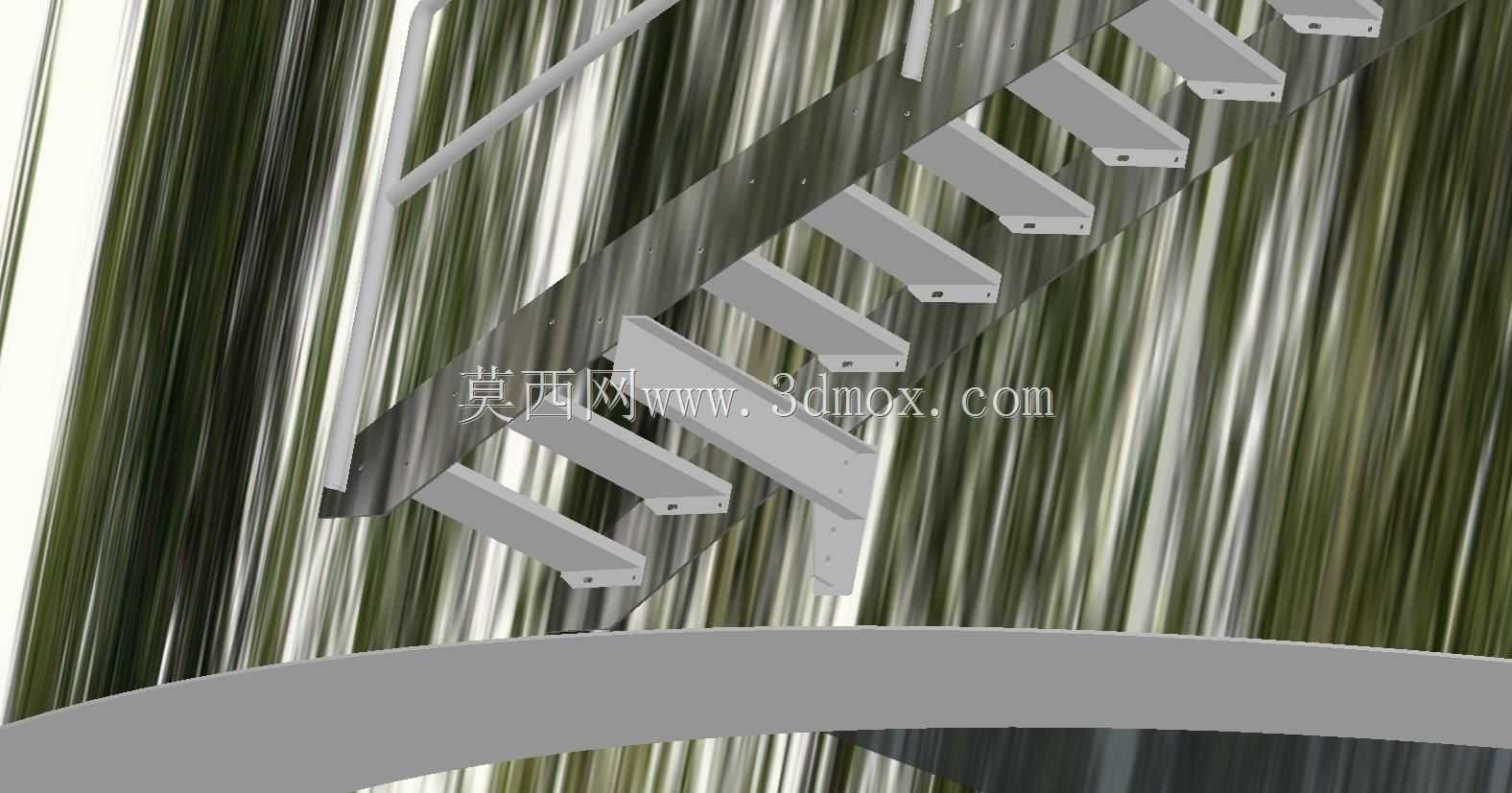

　　外置的斜向检修梯采用分段式踏步结构，踏步采用防滑花纹钢板折弯成型，每级踏步的高度控制在180mm、踏面深度250mm，符合工业操作平台的人行安全规范，双侧设置圆管护栏，护栏高度1200mm，中间增设一道横杆，底部设置100mm高的挡脚板，防止巡检人员携带的工具、小零件从梯段缝隙掉落至罐区地面引发安全隐患。梯段与罐壁的连接采用可微调的抱箍式支座，而非直接满焊在罐壁板上，一方面可以避免焊接应力对罐壁防腐层的破坏，另一方面在罐体出现充液变形、温度形变时，连接支座可以预留微小的位移余量，防止梯段结构被拉扯变形。

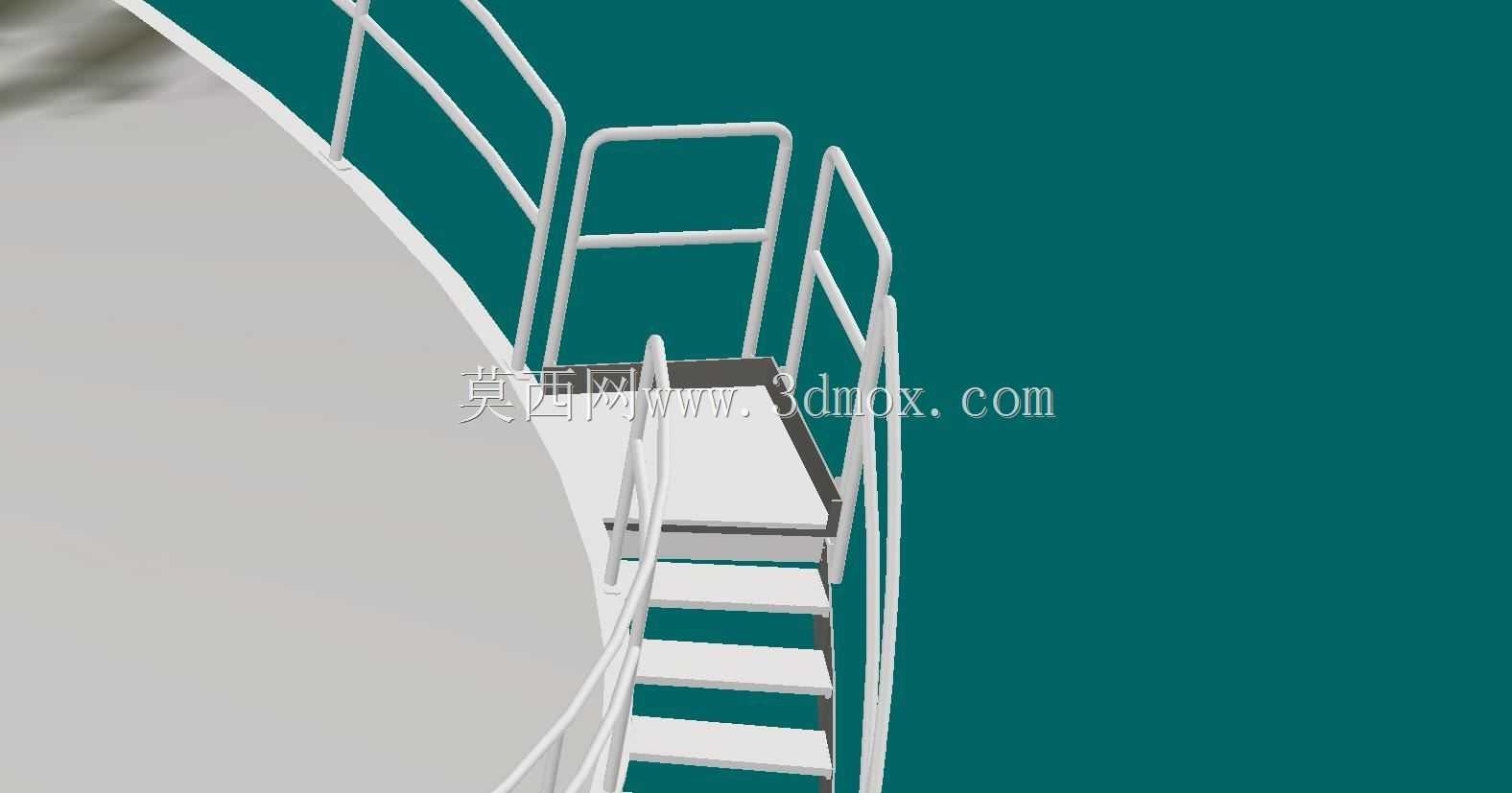

　　设计过程中需要优先校核罐壁与梯段连接位置的局部载荷，满员通行时梯段传递到罐壁的集中载荷不超过1.2kN每平米，远低于罐壁板的局部承压阈值，不会造成壁板局部凹陷。罐体顶部的梯段出口位置设置了过渡平台，平台与罐顶的巡检通道平顺衔接，平台边缘同样设置满高护栏，人员从爬梯步入罐顶时不需要跨越高差，避免踩空风险。从结构细节看，梯段的主支撑梁采用槽钢拼焊成型，每段梯段的长度控制在6m以内，方便工厂预制后运输到现场拼装，拼接位置采用高强度螺栓连接，连接面做防锈处理，避免长期户外使用后锈蚀失效。罐壁本身的壁板采用等强度变厚度设计，底部壁板厚度最大，向上随着液位静压力的降低逐步减小壁板厚度，在保证结构强度的前提下尽可能降低整体耗材用量。

　　这类储罐的安装需要注意梯段的安装垂直度，整段爬梯的垂直度偏差不超过梯段总高度的千分之一，避免踏步出现倾斜导致通行时绊倒。另外在罐壁与爬梯连接的位置，所有接触罐壁的零部件都要做绝缘垫片隔离，防止不同金属材质接触出现电化学腐蚀，延长户外工况下的结构使用寿命。日常使用中，巡检人员可以通过该爬梯抵达罐顶，检查罐顶的呼吸阀、液位计、人孔等附件的工作状态，检修时也可以通过爬梯运送小型工具到罐顶作业面，不需要额外搭设临时脚手架，大幅降低日常运维的成本。设计时还考虑了户外风载荷的影响，爬梯的整体迎风面积经过核算，在12级阵风工况下，爬梯与罐壁的连接结构不会出现脱落、变形，护栏的横向载荷承受能力达到1kN每米，满足人员倚靠时的安全要求。踏步表面做防滑凸起处理，即使在雨天、结露的工况下，人员行走时也不会出现打滑问题。梯段底部距离地面预留300mm的间隙，避免地面积水、积灰长期浸泡梯段底部造成锈蚀，底部支座同样固定在罐区周边的混凝土支墩上，形成上下两端的稳定支撑，减少梯段的结构晃动。
