45米单层无线电通讯塔结构设计

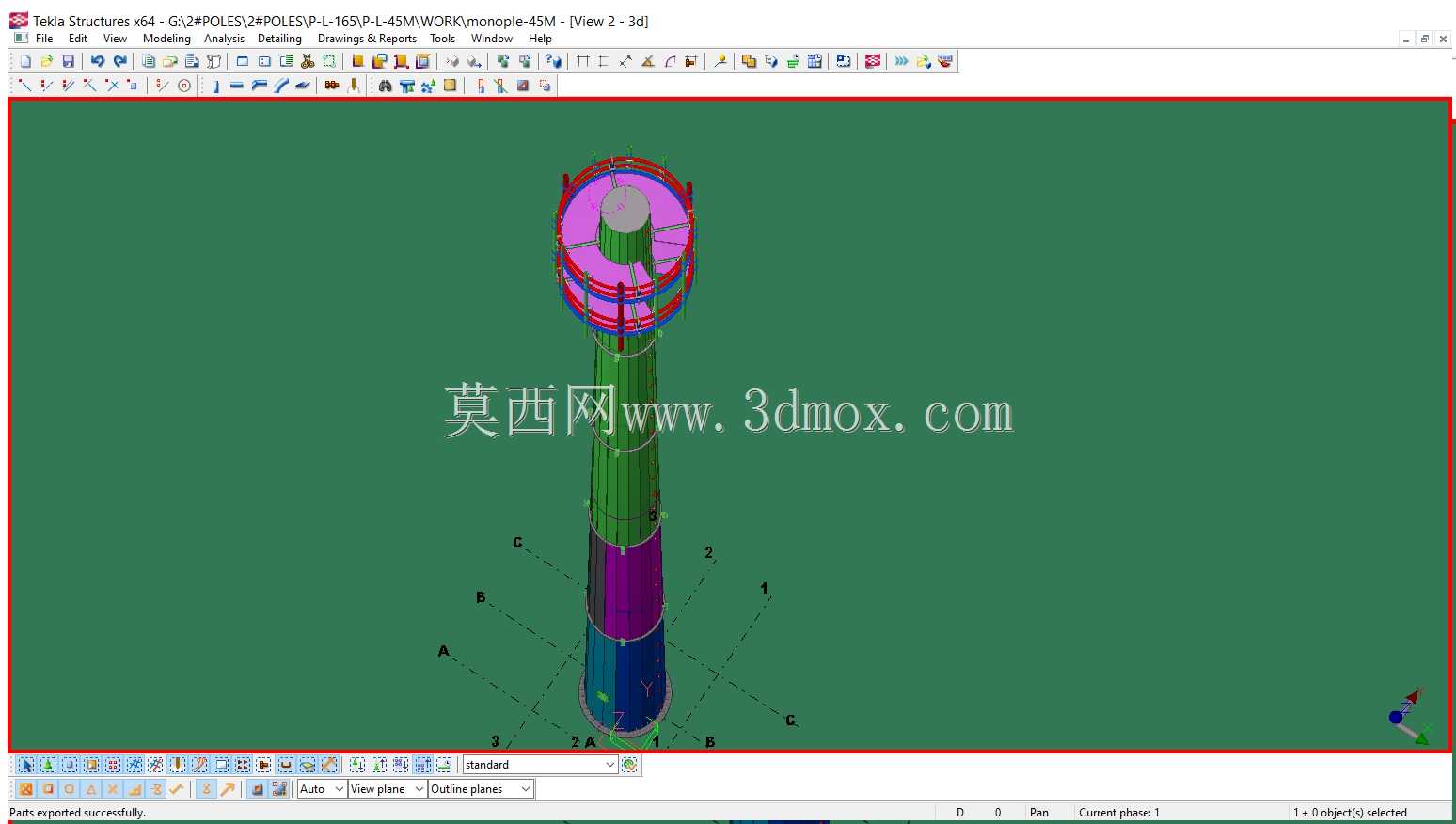

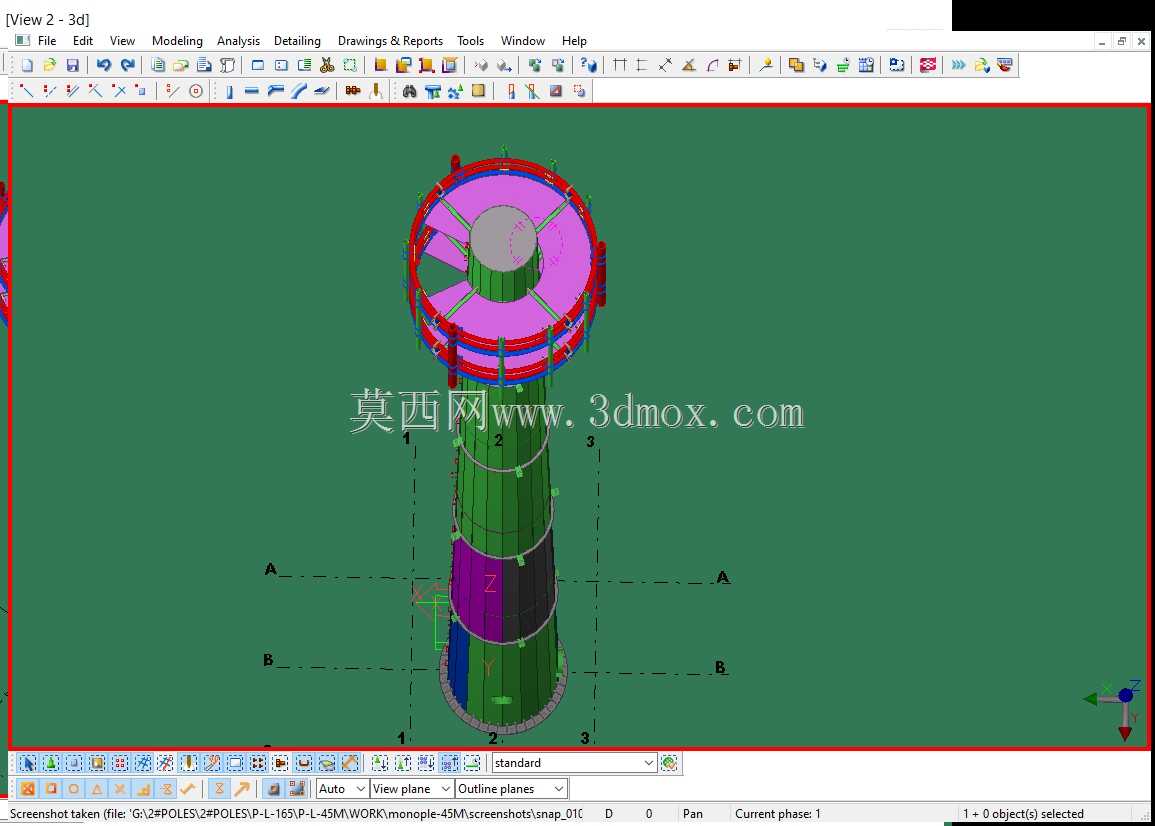

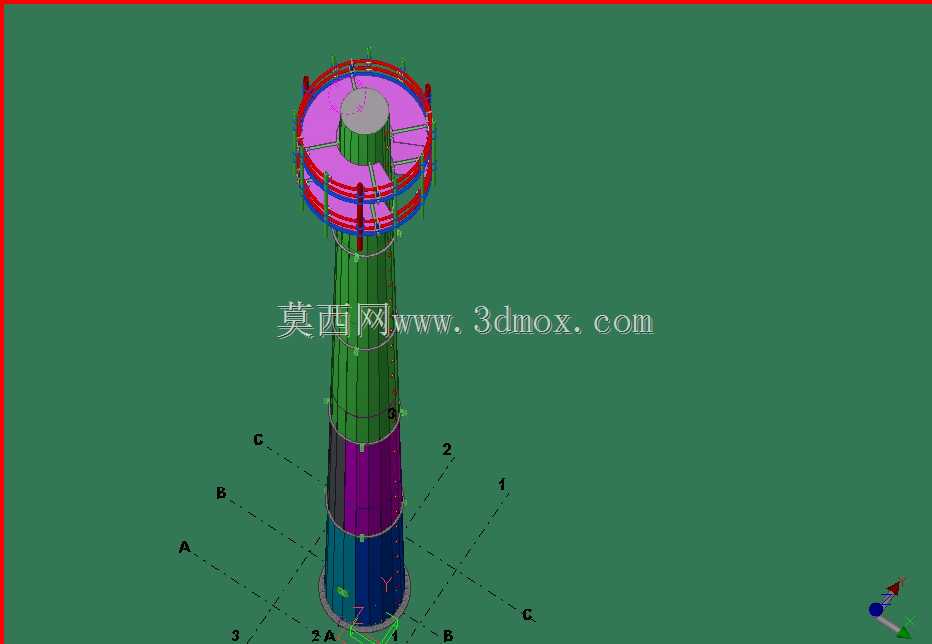

　　在地面无线通讯网络的覆盖体系中，这类45米级的单层通讯塔是城郊、乡镇以及偏远作业区补盲覆盖的核心承载结构，区别于城市内常见的多平台桁架通讯塔，该款塔型采用单柱式分段拼接结构，整体占地边界极小，塔基安装投影范围仅需十余平米，非常适合用地紧张的乡村道路旁、山区制高点、工矿厂区边角区域部署，不需要大面积平整场地，大幅降低了站点选址的协调难度。从结构设计逻辑来看，整塔采用分段变径的柱式结构，从底部到顶部按照受力梯度逐步缩小截面尺寸，底部段壁厚更大、截面直径更宽，用来承接整塔的自重以及常年的风载荷、极端天气下的覆冰载荷，往上每一段的壁厚和直径依次递减，在保证整体结构刚度的前提下尽可能降低上部结构的自重，减少塔基的承载压力。

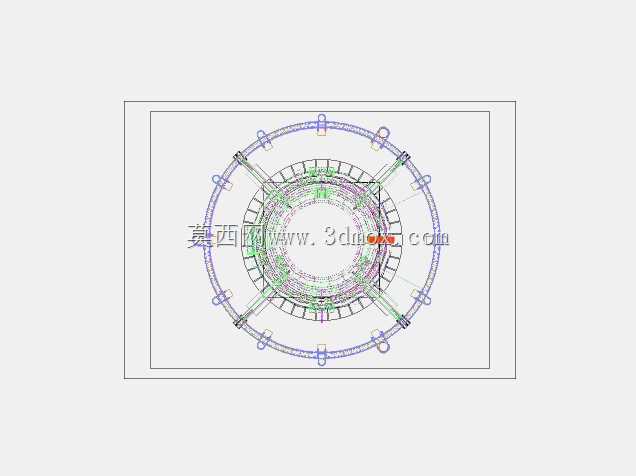

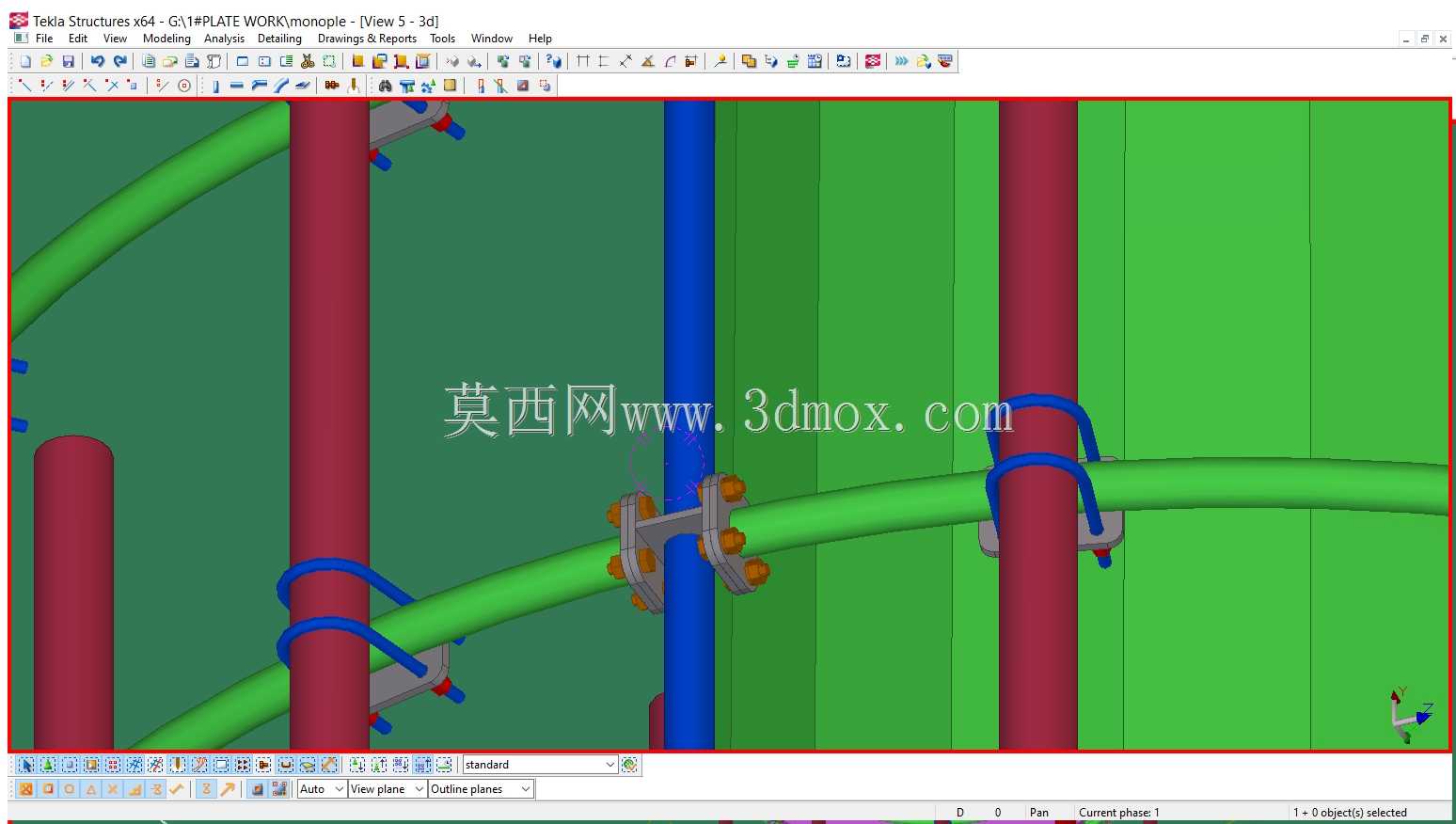

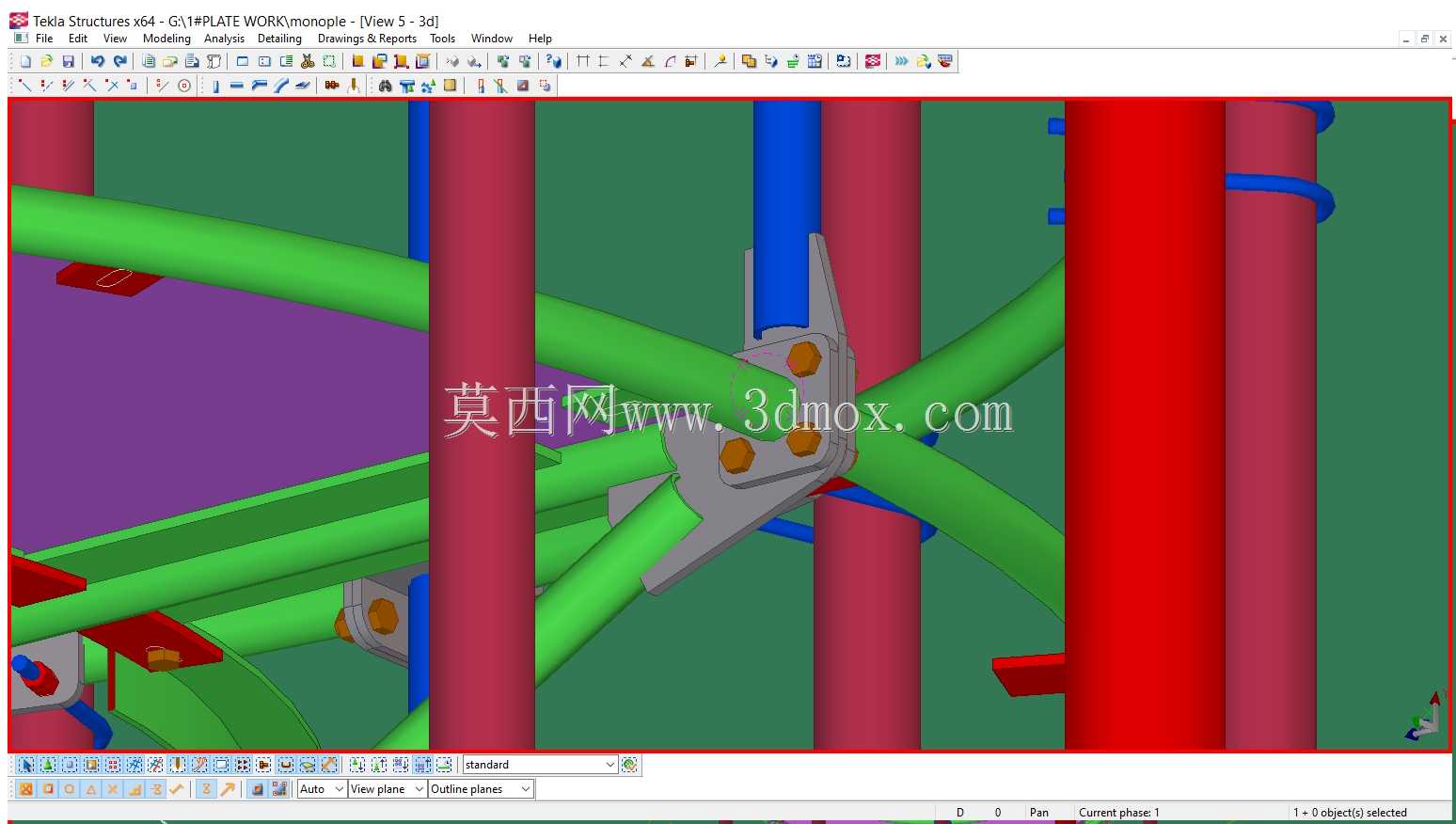

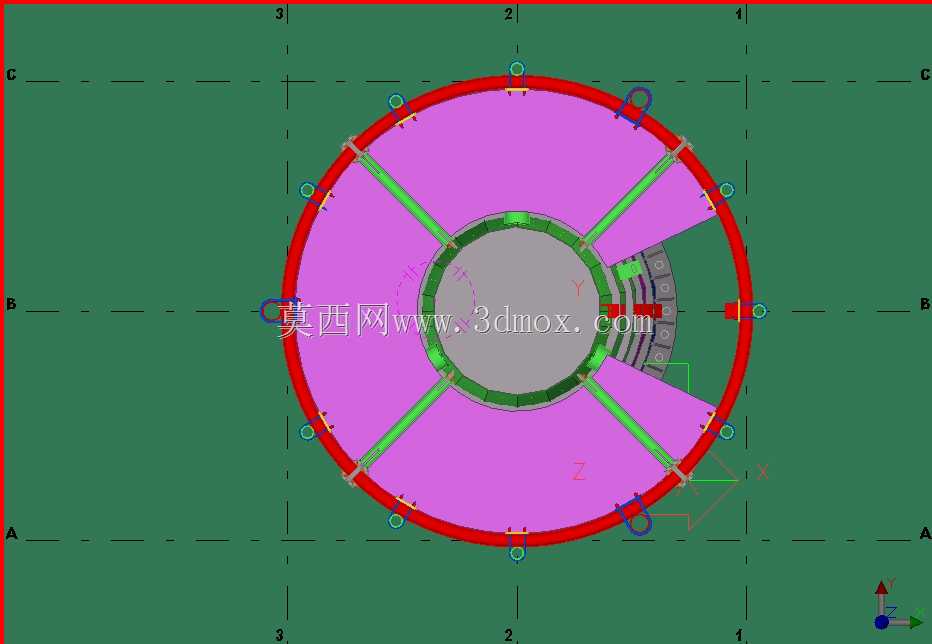

　　顶部的安装平台专门预留了通讯天线、信号发射设备的安装位，平台周边设置了防护围栏结构，方便后期运维人员登顶作业时的安全防护，平台中心的预留通孔可以走设备馈线，馈线沿着塔柱内壁的固定卡扣排布，避免长期外露被风化侵蚀，也能降低风阻带来的线缆晃动问题。这类塔型的实际用途非常明确，主要用来挂载无线电通讯天线、小型信号中继设备，部分场景下也可兼容挂载气象监测传感器、区域广播发射天线，相比传统的桁架式通讯塔，单柱式结构的风阻系数更低，在沿海多风区域的抗风表现更稳定，同时塔身的分段式设计让运输和现场安装的难度大幅降低，每一段塔节的长度都控制在常规货运车辆的装载范围内，不需要特种运输车辆，现场安装时可以采用小型吊装设备逐段拼接，不需要大型起重设备长时间占位，特别适合交通不便的山区站点部署。

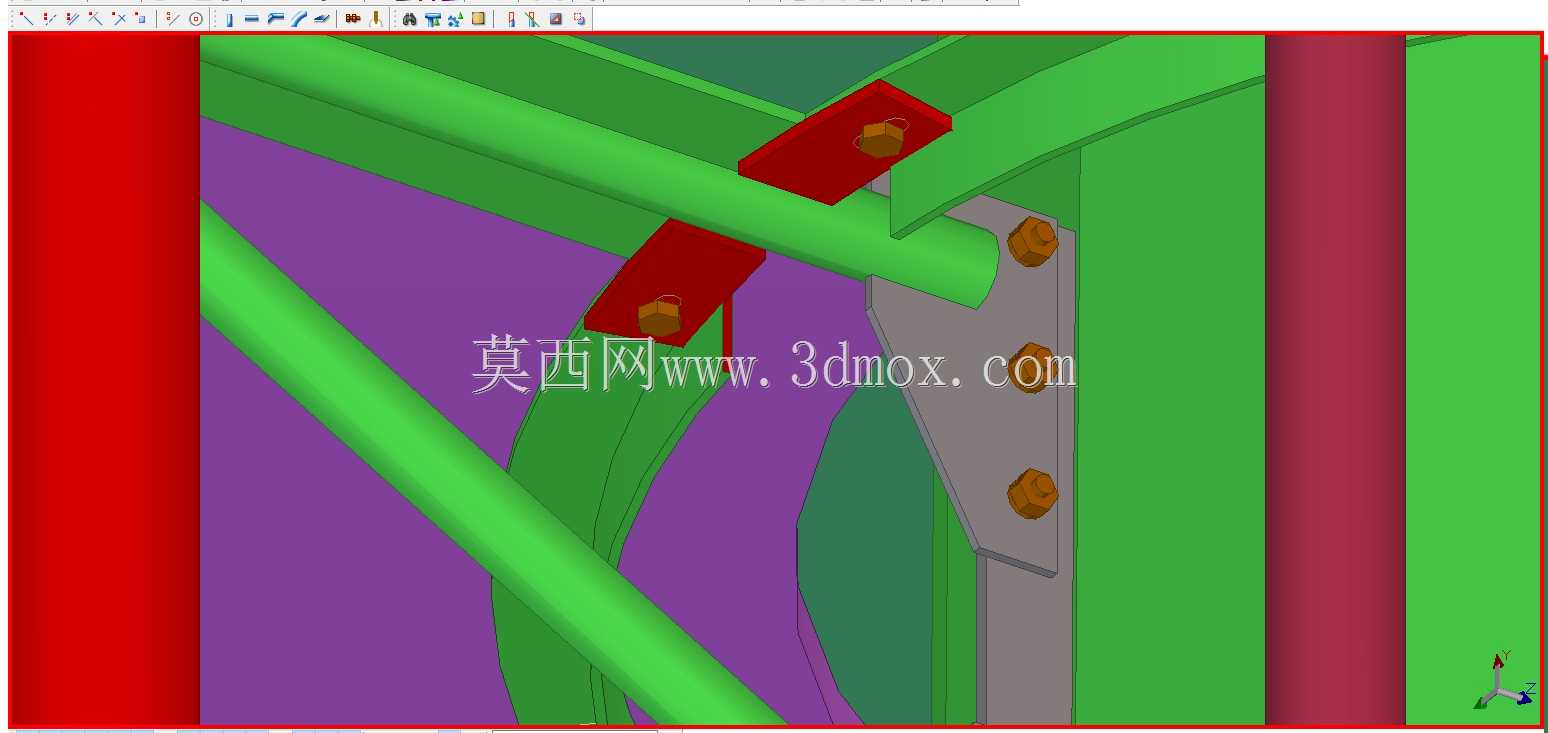

　　在建模过程中，结构设计人员重点还原了塔节之间的法兰连接结构，每一段塔节的上下端都设置了对接法兰盘，法兰盘上的螺栓孔位完全对齐，现场安装时只需要逐段对准孔位穿入高强度螺栓紧固即可，不需要现场焊接作业，大幅降低了现场施工的质量管控难度，也减少了高空作业的风险。塔身不同高度位置预留的设备安装支架接口，可以根据实际的信号覆盖需求调整天线的挂载高度，不需要额外在塔身上焊接支架，所有接口都在工厂预制阶段完成，安装精度和结构强度都有统一的管控标准。从安装边界来看，整塔安装完成后，塔体的垂直偏差需要控制在千分之一以内，塔基的混凝土浇筑深度需要根据部署区域的地质承载力调整，软土地基区域需要额外做桩基础加固，岩石地质区域可以采用锚栓基础减少混凝土用量。

　　塔体表面的防腐处理采用热镀锌加外层喷涂的工艺，能够适应户外长期的日晒雨淋环境，减少后期的防腐维护频次。在实际的工程应用中，这类45米高度的通讯塔能够覆盖半径3-5公里的区域信号，足够满足乡镇级别的无线通讯覆盖需求，或者工矿厂区内部的生产调度通讯信号覆盖，相比更高的塔型，其建设成本和后期维护成本都更低，对于信号容量需求不高、覆盖范围适中的场景来说，是性价比极高的选择。建模过程中对塔身的每一段拼接结构、顶部平台的护栏结构、馈线走线的预留通道都做了精准还原，结构之间的装配关系完全符合实际施工的安装逻辑，能够直接用来做施工前的结构校核、安装工序模拟，也可以作为同类型塔型设计的参考模板，帮助设计人员快速调整塔高、截面参数来适配不同的站点需求。
