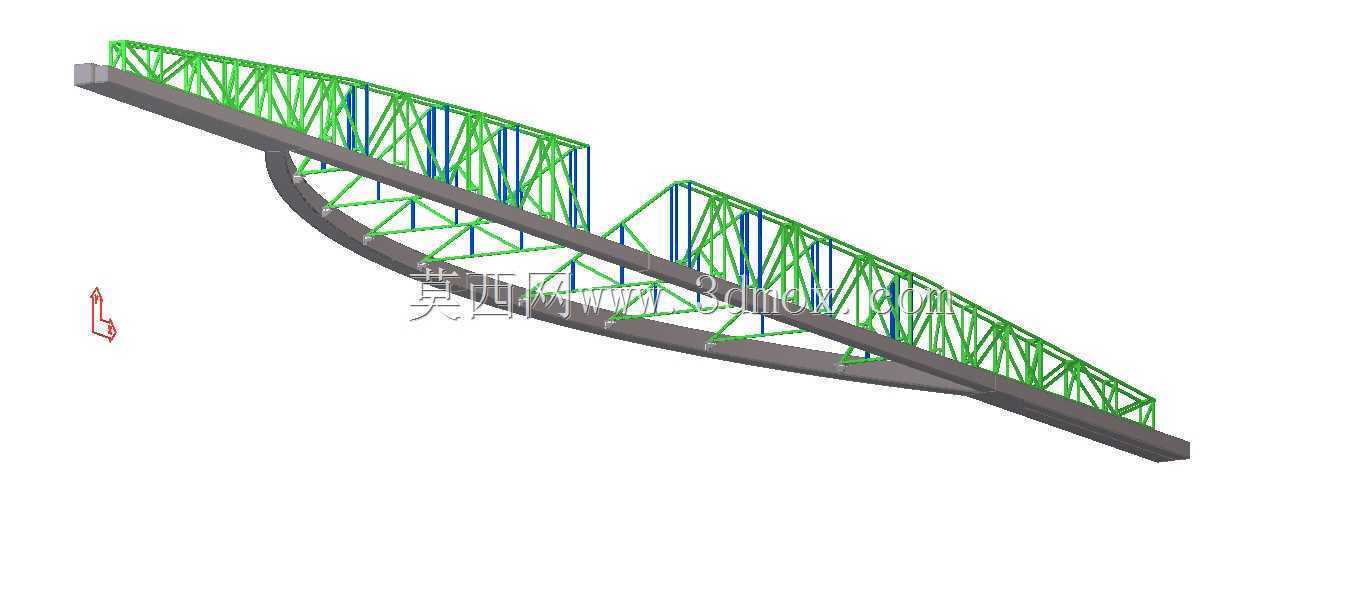

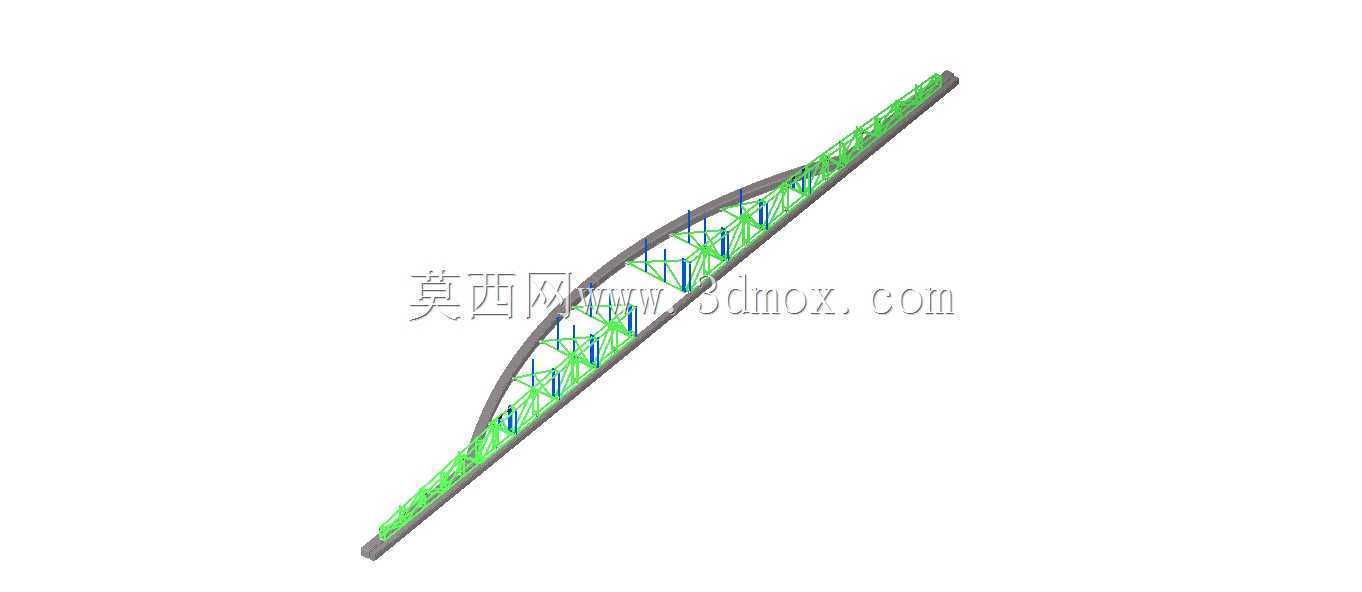

机场马赫拉布清真寺弧形支撑钢结构

　　该弧形支撑结构应用于机场配套宗教建筑的屋面承载体系，核心作用是承担大跨度弧形屋面的竖向恒载、活载以及侧向风荷载，同时适配建筑的弧形曲面造型需求，兼顾结构受力合理性与建筑外观的流畅性。从结构形式来看，该构件采用空间桁架受力体系，上下弦杆沿建筑弧形轮廓布置，腹杆采用三角交叉布置形式，能够将屋面传递的荷载均匀分解到各杆件，通过杆件的轴向拉压受力实现大跨度无柱空间的覆盖，避免内部设置支撑柱影响建筑内部使用空间。设计过程中首先结合建筑给定的弧形曲面边界，确定桁架的矢跨比，矢跨比控制在合理区间以平衡弦杆受力与腹杆长度，避免杆件长细比过大引发失稳问题；上下弦杆的截面选型根据不同区段的弯矩分布调整，跨中弯矩较大区域适当加大弦杆截面，

　　支座附近剪力较大区域加密腹杆布置并调整腹杆截面，确保各杆件应力比控制在规范允许范围内。安装边界方面，该桁架两端通过预埋节点板与下部混凝土结构或钢立柱连接，节点处设置加劲肋强化局部承载能力，安装时需先完成两端支座的定位校准，确保桁架的弧形轮廓与建筑屋面造型完全贴合，相邻桁架之间通过横向系杆连接形成整体受力体系，提升结构整体的抗侧刚度，避免单榀桁架出现平面外失稳。从实际应用场景来看，这类大跨度弧形桁架常应用于机场、高铁站等交通枢纽的配套大空间建筑，或是宗教场馆、会展场馆这类对内部空间开阔度要求较高的建筑，相比实腹式弧形梁，空间桁架形式能够大幅降低结构自重，减少下部支撑结构的荷载负担，同时通透的桁架结构也能配合建筑采光设计，

　　在杆件间隙布置采光板或照明设施，兼顾结构功能与建筑效果。建模过程中需重点处理弧形弦杆的拟合精度，采用多段短直线拟合弧形轮廓时需控制每段弦杆的折线误差，避免拟合误差过大导致后续杆件加工、现场安装出现错边问题；腹杆与弦杆的连接节点需根据杆件截面形式选择相贯焊或节点板连接，相贯线切割需提前在建模阶段完成相贯口的精准放样，确保现场安装时腹杆能够与弦杆完全贴合，减少现场修磨工作量。结构受力校核阶段需分别验算恒载、活载、风载、温度作用下的杆件应力与变形，跨中最大挠度需满足规范限值要求，避免屋面铺装后出现明显下挠影响外观与使用；支座节点需验算水平推力与竖向反力，确保下部支撑结构能够承担桁架传递的反力，必要时在支座处设置滑动支座释放温度变形产生的附加应力。
