铁路制动器冲压成型模具结构设计

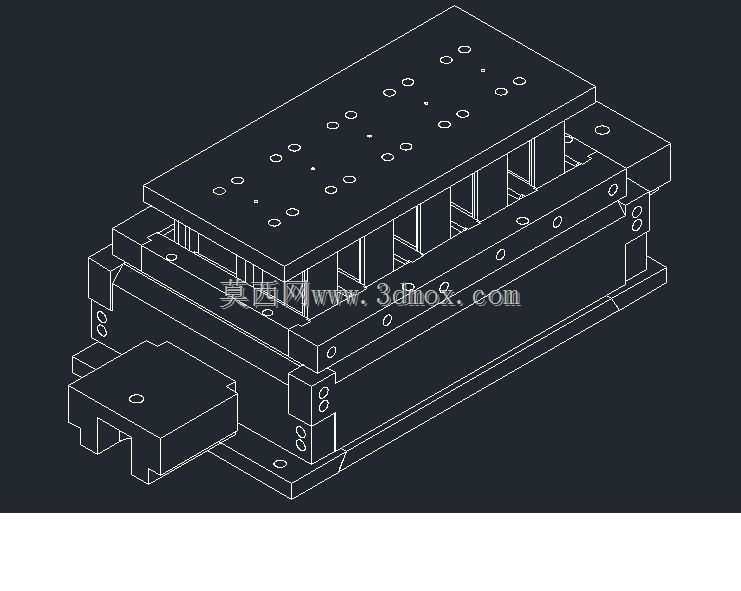

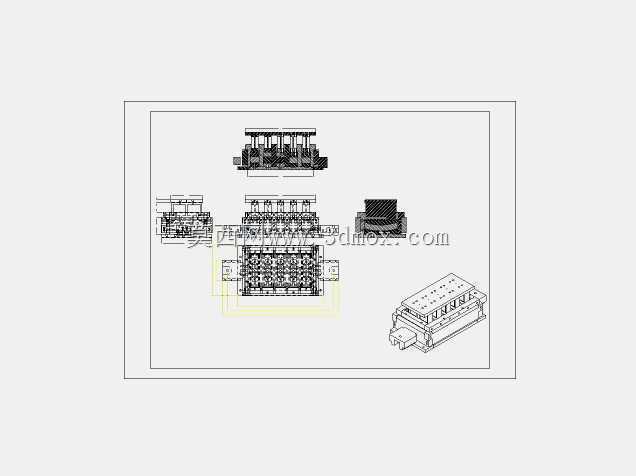

　　这套模具主要服务于铁路机车车辆制动系统核心零部件的冲压成型工序，在轨道交通装备制造环节，制动器部件的成型精度直接关系到制动动作的响应可靠性与摩擦副贴合度，过往不少小批量试制阶段的模具因为导向间隙控制不当，会出现成型件边缘起皱、安装孔位同轴度超差的问题，直接导致后续制动器装配时卡滞，甚至影响制动间隙的调整余量。从结构布局来看，这套模具采用了标准的后侧导柱模架搭配上模座加厚的设计，上模座表面密布的安装孔是为了适配不同成型工位的凸模固定，考虑到铁路制动器零件的板材厚度多在3-6mm的高强度低合金钢板，成型时需要的合模压力较大，加厚的上模座可以避免长期冲压作业后出现模座变形，保证凸模的垂直进给精度。下模部分设置的独立定位块结构，

　　是针对制动器毛坯件的外形轮廓做的仿形定位，不需要额外加装快速夹钳就能实现毛坯的快速上料定位，定位块的安装位置预留了0.2mm的调整垫片间隙，当模具刃口出现正常磨损后，可以通过调整垫片厚度补偿定位偏差，不需要重新加工定位块，能有效降低模具的维护成本。模具侧面延伸出的导向托架结构，是为了适配大尺寸板材送料时的承托需求，铁路制动器的成型毛坯展开尺寸较大，单靠压力机工作台面的承托范围无法覆盖板材边缘，送料过程中如果板材下垂，会导致送料步距出现偏差，这个托架的上平面和下模工作面保持齐平，表面做了淬火硬化处理，长期送料摩擦也不会出现凹痕影响送料平顺性。在成型工位的排布上，这套模具集成了冲孔、成型、切边三个核心工序，

　　上模的凸模安装座采用了分体式设计，每个工位的凸模都可以单独拆卸更换，当某一工位的刃口出现崩损时，不需要拆卸整个上模总成，只需要松开对应凸模的紧固螺丝就能完成更换，大幅缩短了生产线的停线维护时间。模具的导柱导套配合间隙控制在0.01-0.015mm之间，针对厚板冲压时的侧向力冲击，导柱做了加长处理，合模过程中导柱先进入导套导向30mm之后，凸模才开始接触毛坯板材，能完全避免因侧向力导致的凸凹模啃模问题。考虑到铁路配件批量生产的稳定性要求，模具的卸料板采用了弹性卸料结构，卸料弹簧均匀分布在成型工位周围，卸料力的分布和成型件的轮廓匹配，不会出现卸料时零件变形的问题，卸料板和凸模的配合间隙控制在0.03mm，既能起到卸料作用，

　　也能在冲压过程中对凸模起到辅助导向的作用，提升小尺寸凸模的刚性。安装边界方面，这套模具的模座安装孔位适配常见的160吨开式压力机的工作台T型槽间距，上下模座的闭合高度在280-320mm的调节范围内，不需要对压力机做额外改造就能直接上机安装，模具的总重量控制在1.2吨以内，车间常规的2吨行吊就能完成吊装换模作业。在实际生产应用中，这套模具主要适配铁路货车、城轨车辆的制动器闸片托、制动杠杆等板类零件的冲压成型，成型后的零件平面度可以控制在0.1mm以内，安装孔位的位置度偏差不超过0.05mm，完全满足制动系统部件的装配精度要求，不需要后续额外的校形工序，能有效缩短零件的生产流程。模具的下模座底部设置了统一的废料排出口，冲孔和切边产生的废料可以通过排出口直接滑落到压力机下方的废料收集槽，不需要人工定期清理模座表面的废料，能提升连续冲压作业的生产效率，也避免了废料堆积在模腔内导致的刃口损伤。针对厚板冲压时的噪音问题，模具的卸料板和上模座之间加装了聚氨酯缓冲垫，能有效降低合模冲击产生的噪音，改善车间作业环境，同时缓冲垫也能吸收部分合模冲击，延长模架的使用寿命。
