多色拼接式机械限位块组合结构设计

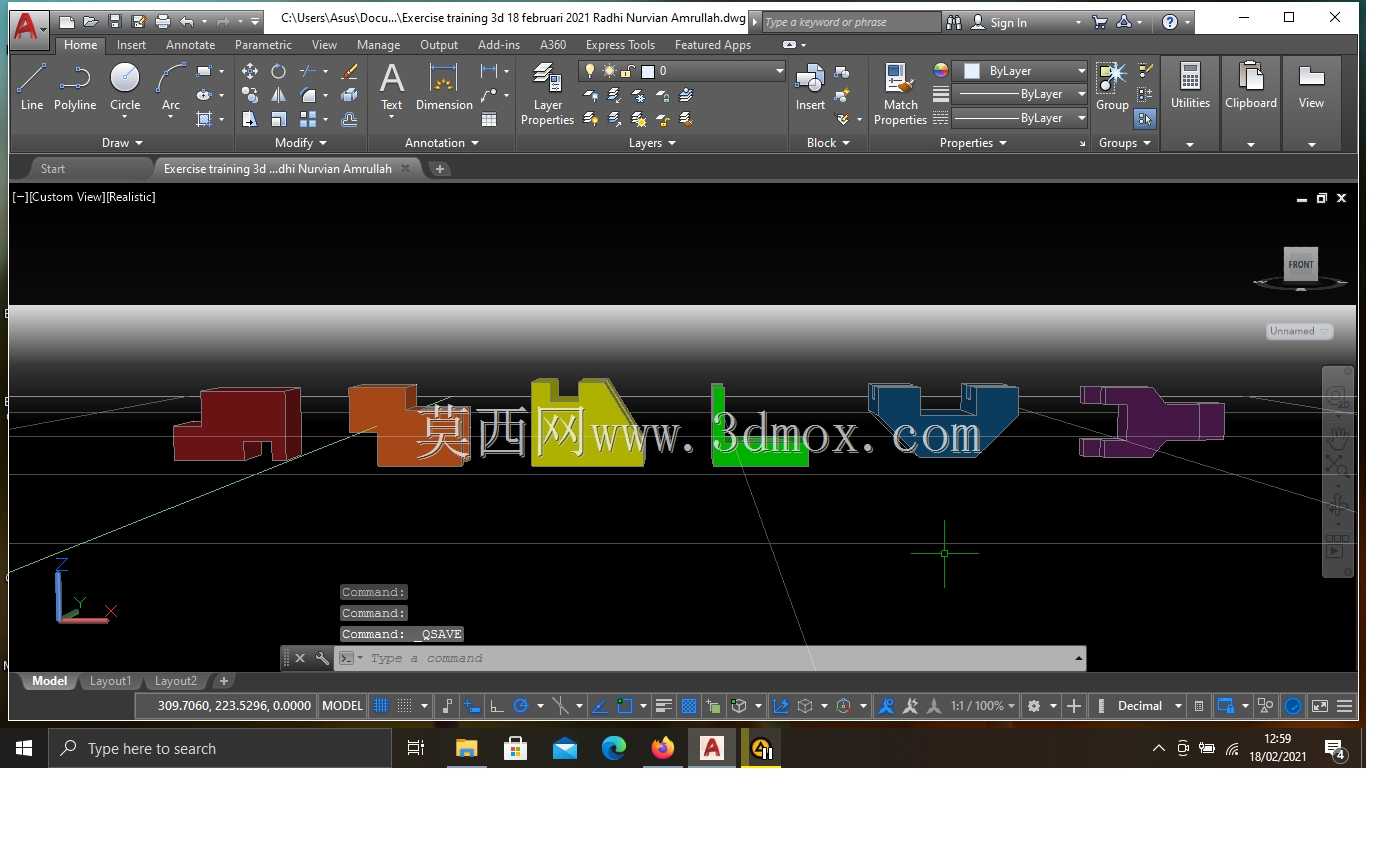

这套组合式限位构件主要应用在工业生产线的工位定位、工装夹具的行程约束以及自动化输送线的物料挡停场景中，在实际生产环节里，这类构件能够精准限制运动部件的位移行程，避免设备运行过程中出现超程碰撞、工位偏移等问题，保障生产线连续稳定运行。不同色彩区分的单体构件各自承担不同的限位功能，其中端部带卡槽的构件用于侧边硬限位，中间带异形卡口的构件用于多方向的位置约束，末端带延伸凸台的构件用于长行程的末端缓冲定位，各构件既可以单独安装使用，也可以通过侧边的拼接卡口组合成整体限位组，适配不同宽度、不同行程的设备安装需求。在设计思路上，这套构件采用了模块化的拼接设计逻辑，摒弃了传统整体式限位块定制成本高、适配性差的问题，每个单体构件都设置了统一规格的拼接榫槽与定位孔，使用者可以根据实际的安装空间、限位行程需求自由组合构件数量与排布方式，无需重新开模定制特殊规格的限位件，大幅降低了产线改造、工装调整的配件成本。外形设计上，每个单体构件都做了边角倒钝处理，避免安装调试过程中尖锐边角划伤操作人员，构件底部设置了平整的安装基准面，能够直接贴合设备安装台面通过螺栓固定，不需要额外加工适配底座，安装边界预留了足够的螺栓操作空间，即使在狭窄的设备机架内部也能完成快速装拆。构件的接触工作面做了加厚处理，能够承受运动部件频繁撞击带来的冲击力，长期使用不易出现变形、崩裂的问题，不同色彩的区分设计也方便运维人员快速识别不同功能的限位点位，在设备日常巡检、故障排查时能够快速定位对应的限位构件，减少设备维护的停机时间。这类组合限位构件还可以适配不同的安装高度需求，通过在构件底部叠加不同厚度的调整垫片，就能微调限位工作面的高度，兼容不同规格的运动部件定位要求，在小型自动化装配线、工装夹具治具、非标自动化设备中都有广泛的适用空间。
