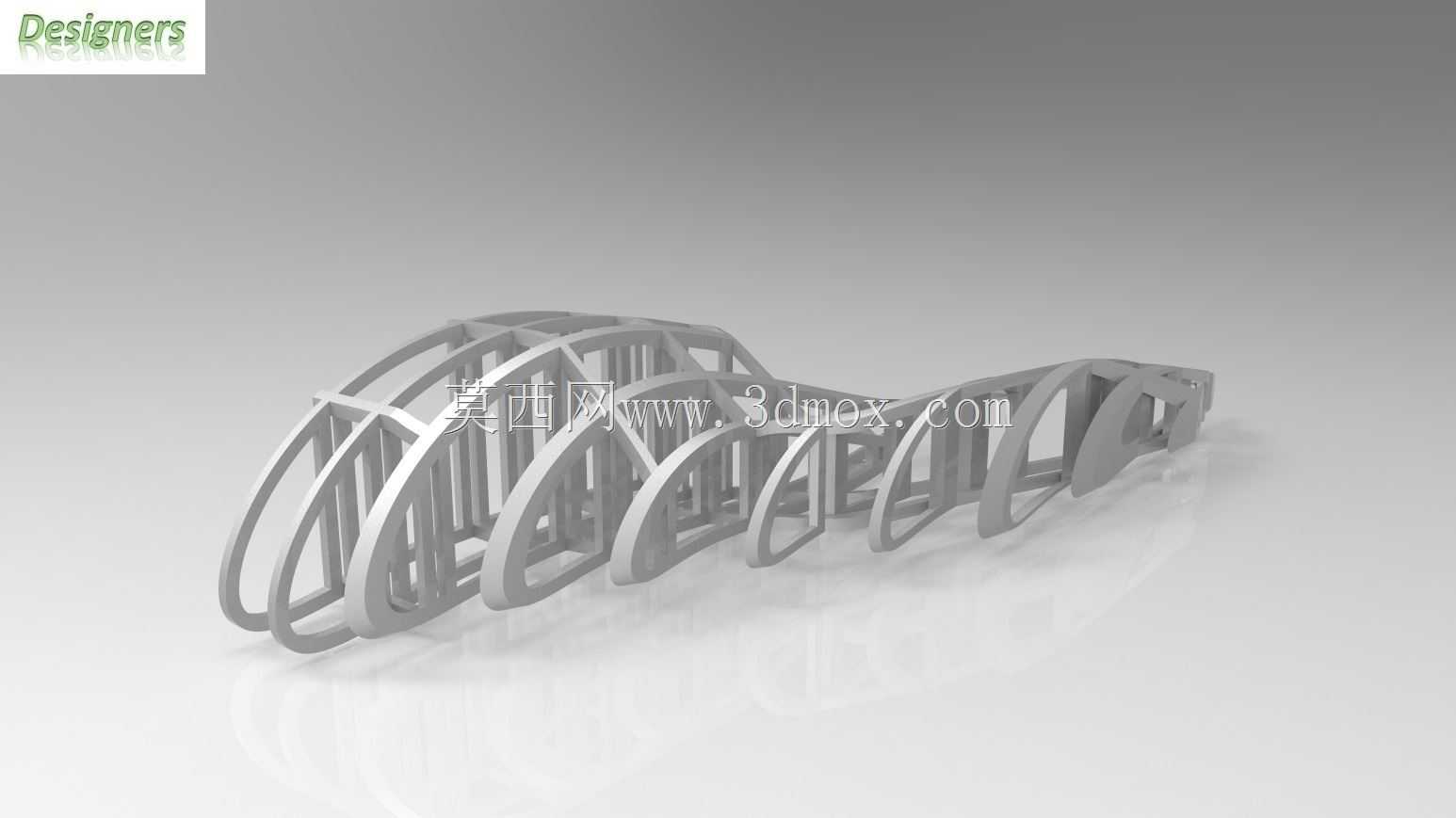

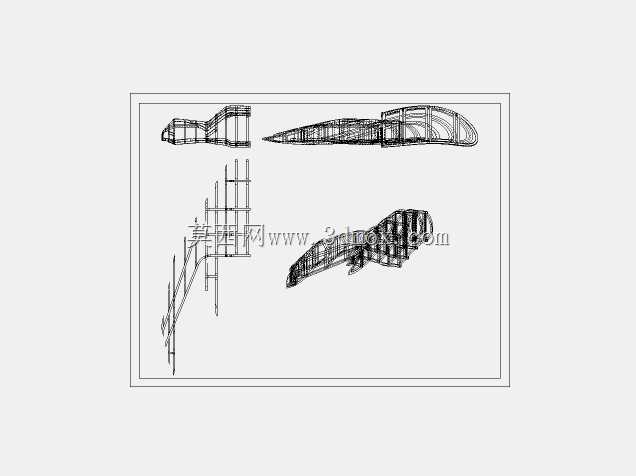

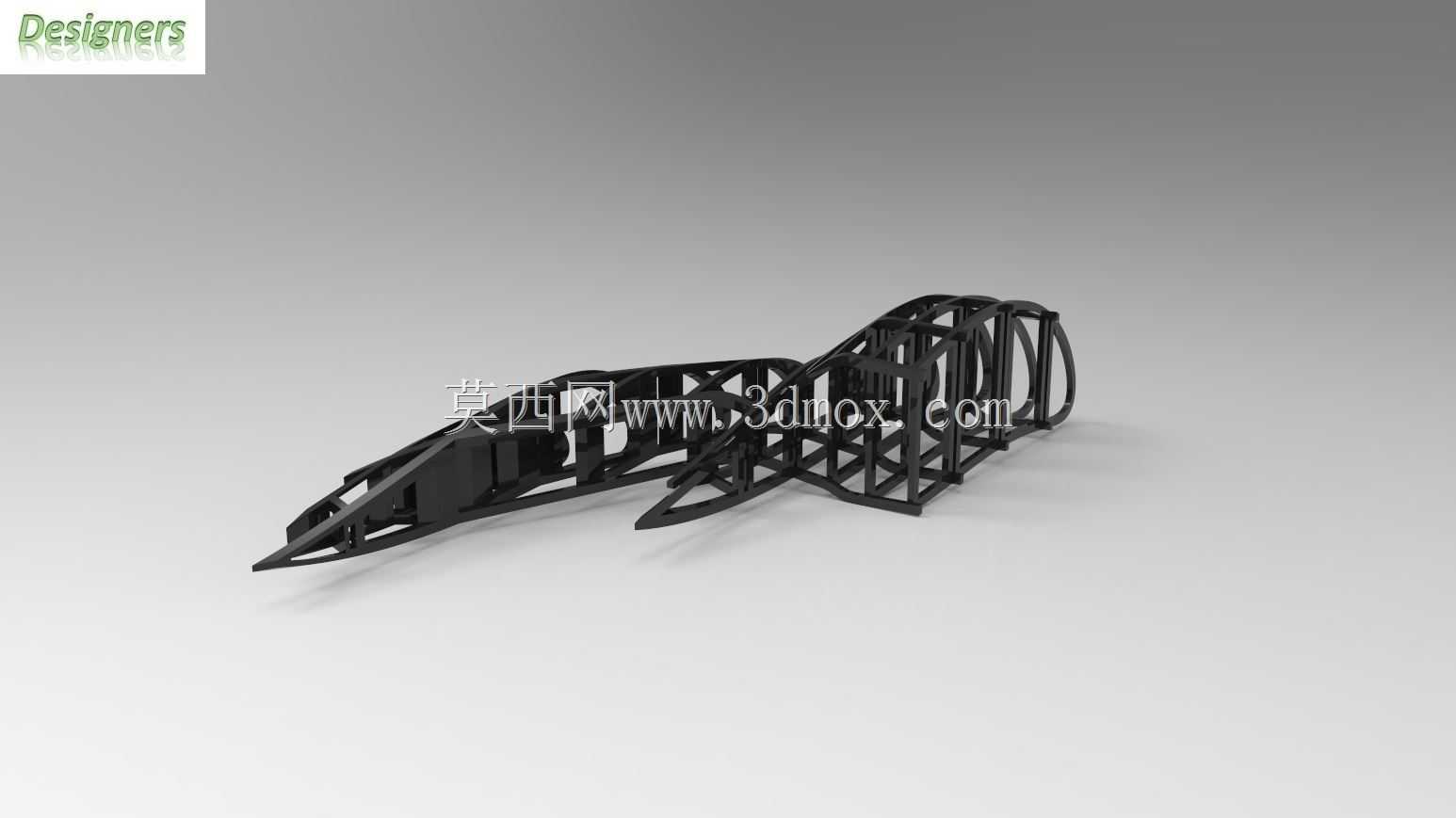

镂空桁架式无人机机身框架结构设计

该结构为小型无人机的核心承载机身框架，主要面向低空航拍、短途轻载物流配送、户外环境巡检以及航模竞技类应用场景，作为整台无人机的安装基体，承担着连接动力系统、飞控模块、供电电池、载荷设备以及起落架组件的核心作用，所有机载部件的安装定位都依托该框架完成，其结构性能直接决定无人机飞行过程中的结构稳定性与抗形变能力。在功能特性层面，该框架采用全镂空桁架式结构设计，通过连续的三角形受力单元排布，在尽可能降低整体结构重量的前提下，最大化提升框架的抗扭、抗弯刚度，能够有效抵消飞行过程中动力组件产生的高频振动，避免振动传递至飞控传感器与拍摄载荷导致的飞行姿态失稳、拍摄画面模糊等问题；框架前端设置有尖锥式整流过渡结构，能够降低飞行过程中的正面空气阻力，减少高速飞行时的气流紊流对飞行稳定性的干扰，同时预留了多组标准化安装点位，可适配不同规格的飞控主板、电池仓以及挂载设备，无需额外打孔改造即可完成不同配置的组装调试。在设计思路层面，该结构摒弃了传统无人机机身常用的注塑外壳加内部支撑的双层结构，直接将受力骨架作为机身主体，省去了非承载的外壳结构重量，所有杆件的走向均贴合飞行过程中的主应力传递路径，在应力集中的机头位置、动力臂连接位置做了局部杆件加密处理，避免起降冲击、飞行机动时出现结构断裂；框架中段设置有贯通的设备安装腔，可将电池、飞控等核心部件内置在框架重心位置，降低整机组装后的重心偏移量，提升飞行操控的响应精度。在外形尺寸与安装边界层面，该框架整体为细长流线型布局，长度方向适配中小型无人机的轴距要求，宽度方向预留的安装腔可容纳常规规格的锂聚合物电池与标准尺寸飞控模块，框架两侧的连接位可直接卡接机臂组件，底部预留的安装孔位可适配快拆式起落架与云台挂载件，整体外轮廓无突出的尖锐结构，组装后不会与螺旋桨旋转范围产生干涉，各安装点位的位置公差控制在组装适配范围内，可直接完成各组件的装配调试，无需二次修磨加工。
