ABB双工位焊接变位定位器三维设计

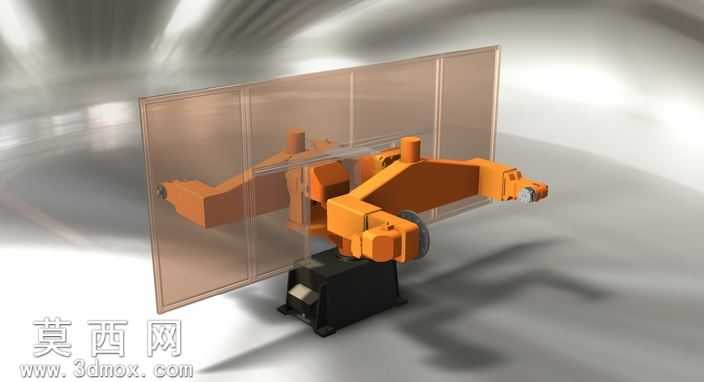

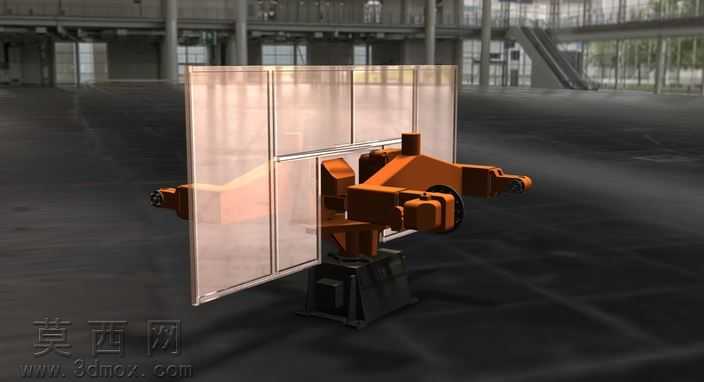

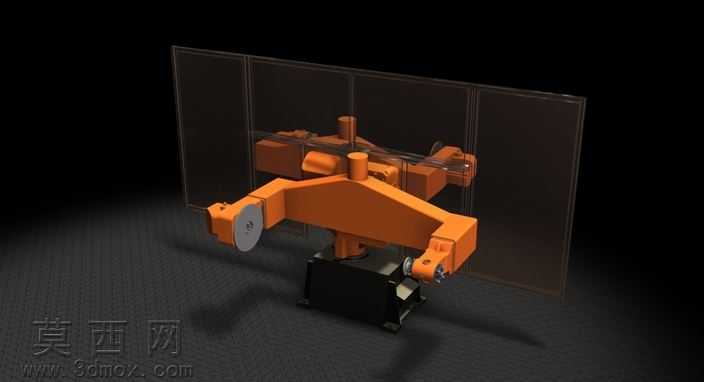

本模型为适配工业机器人焊接作业的双工位变位定位器，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的装配逻辑，从底座承载结构、回转支撑组件、双侧摆臂机构到末端工件装夹接口逐一完成零件建模与配合约束，所有铰接位置、回转副均预留了合理的装配间隙，可直接用于后续的运动仿真验证。渲染阶段采用Keyshot完成材质与场景搭建，主体承载结构采用哑光橙色工业烤漆材质，还原真实工业装备的漆面质感，底座配重部分采用磨砂黑色金属材质，模拟铸铁底座的厚重质感，末端装夹法兰采用亮面金属材质突出加工面的精度特征，背景搭配深色工业围挡场景，通过三点布光突出设备的结构轮廓与运动关节细节，阴影参数调整至软阴影级别，让整体渲染效果更贴近真实车间的设备展示效果。结构设计上，该定位器采用单立柱双悬臂对称布局，底座内置回转驱动机构可实现整机360度水平回转，双侧摆臂可独立完成俯仰角度调整，能够配合焊接机器人将工件翻转至最佳焊接工位，避免焊接死角，双工位的设计可实现一侧工位焊接作业的同时，另一侧完成工件上下料，大幅提升自动化焊接产线的作业效率。设计过程中重点考量了结构的刚性平衡，悬臂部分采用箱型焊接结构的建模思路，在保证结构强度的同时尽可能降低悬臂自重，减少回转驱动的负载，各关节的驱动安装位、走线槽位均在建模阶段完成预留，可直接对接后续的电气设计环节，模型完整还原了定位器的外部轮廓、安装接口与运动结构，可作为自动化焊接产线方案设计、工作站布局仿真的参考模型使用。
