十六自由度仿人机器人头部机械结构

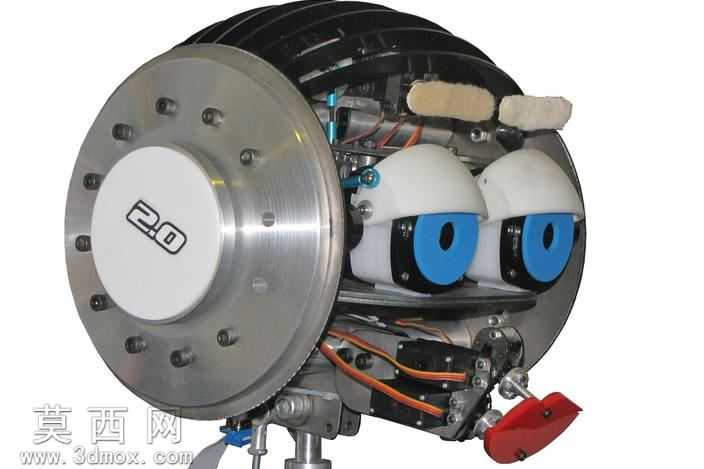

本模型为十六自由度仿人机器人头部机械结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处运动副的连接间隙、传动路径都做了精准的参数化约束，确保各活动部件的运动仿真无干涉、无错位。模型整体以金属质感材质为基底，主体支撑框架采用铝合金材质参数设置，还原金属切削加工后的细腻哑光金属质感，眼部活动机构采用白色工程塑料与蓝色功能件的材质搭配，区分结构件与功能装饰件的视觉差异，唇部驱动结构采用红色哑光材质模拟仿生唇部的外观特征，传动走线部分采用橙黑配色的线缆材质，还原真实机电系统的布线形态。结构设计上，采用后置大直径同步带轮作为头部整体俯仰的主传动结构，带轮通过周向均布的紧固螺栓与主体支撑法兰连接，保证大角度俯仰运动的传动稳定性；眼部设置多组独立驱动舵机，分别实现眼球的左右转动、上下偏转以及眼睑的开合动作，每一组舵机都通过微型连杆与执行端连接，传动路径短、运动响应快；眉部设置两组线性驱动机构，通过软质接触件模拟眉部的起伏动作，还原人类面部表情的细微运动特征；唇部设置多自由度联动机构，通过舵机驱动多组铰接连杆，实现唇部的开合、嘴角上扬下垂等动作，可复现多种基础口型与表情状态。设计思路围绕仿人机器人的面部表情复现需求展开，将十六个自由度合理分配至头部俯仰、眼部运动、眉部动作、唇部动作四大功能模块，每个模块的驱动元件都做了集成化布局，在有限的头部内腔空间内完成所有舵机、传动件、走线的排布，既保证了各运动机构的活动行程充足，又避免了内部元件的堆叠干涉，整体结构紧凑、传动逻辑清晰，可作为仿人服务机器人、仿生表情机器人头部结构的设计参考，模型中所有铰接副、传动副都设置了合理的运动约束，可直接用于运动仿真验证，直观演示各自由度的运动范围与联动效果。
