商用车承载式卡车车架底盘结构设计

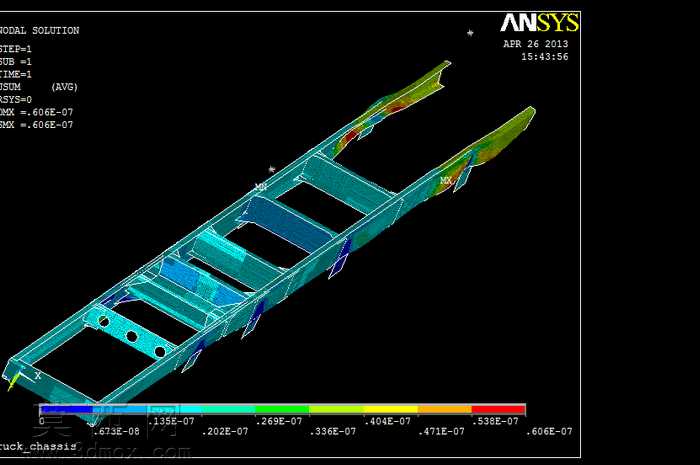

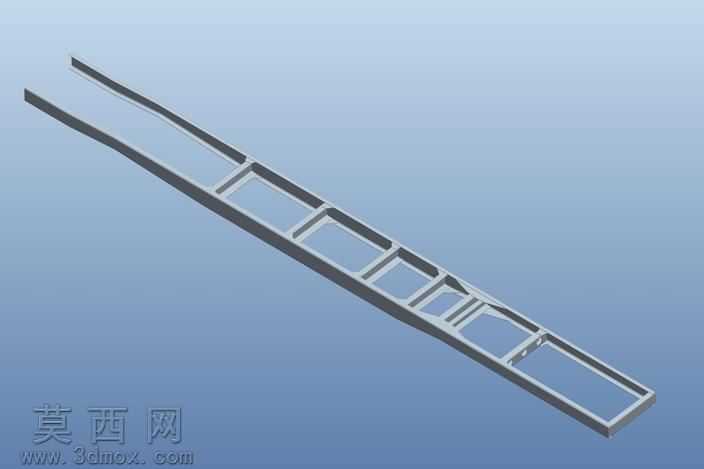

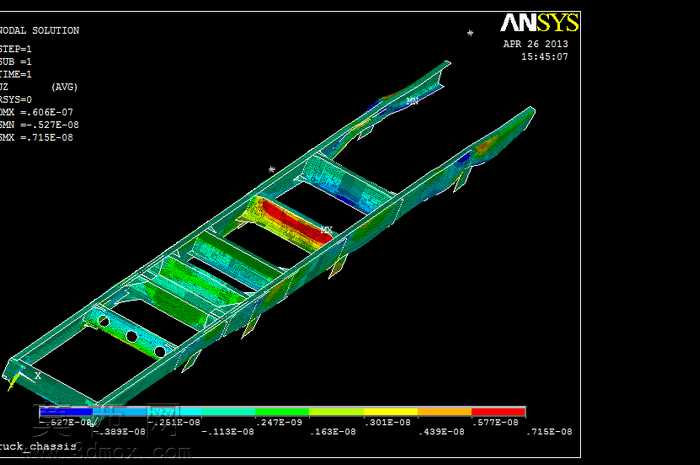

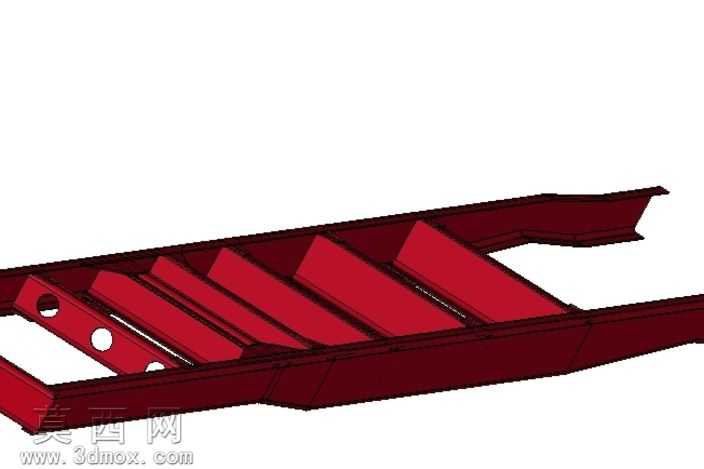

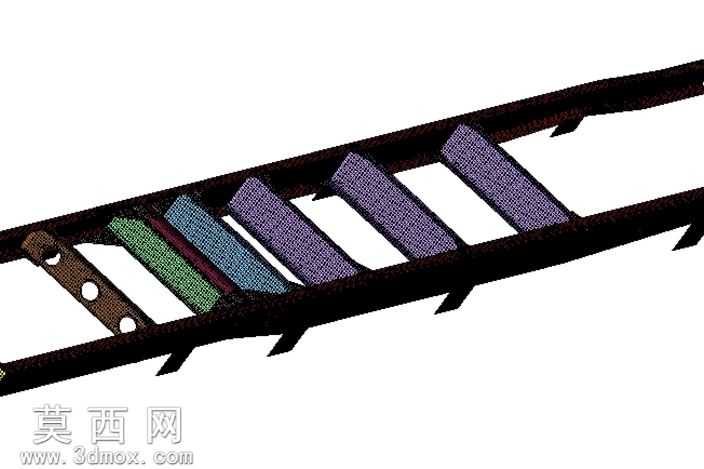

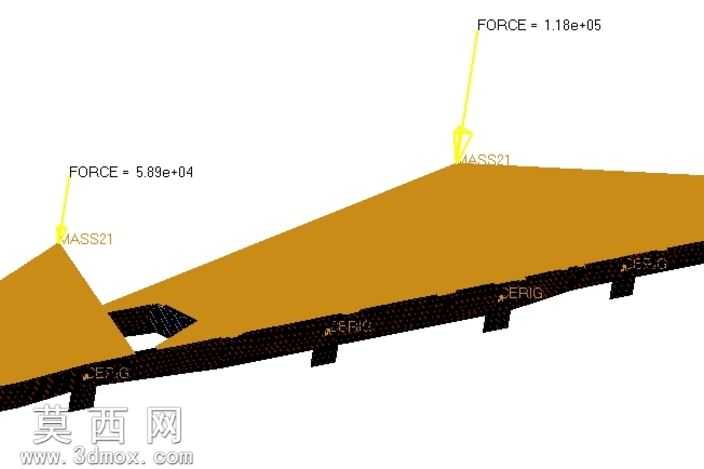

本卡车底盘三维模型采用PTC Creo Elements完成全参数化建模，建模过程严格遵循商用车底盘设计的工程规范，以纵梁为核心承载基准搭建整体框架。建模初期先完成基准轴、基准面的搭建，确定底盘前后端的安装定位基准，两根主纵梁采用变截面设计，从车头段到车尾段根据承载需求调整截面高度，建模时通过扫掠命令生成纵梁基础实体，再通过拉伸切除完成纵梁上的安装孔位、减重槽的细节制作，保证纵梁结构既满足强度要求又实现轻量化设计。横梁部分根据不同位置的功能需求设计差异化结构，靠近车头的横梁预留发动机、转向机构的安装位，采用箱型截面提升抗扭刚度；中部横梁为货箱承载的核心支撑，采用带加强筋的框型结构，通过装配约束与纵梁完成精准定位，每处连接位置都预留了标准件安装孔位，符合实际生产中的装配工艺要求。模型渲染阶段采用哑光金属材质模拟底盘钢材的表面质感，添加环境光遮蔽效果突出结构的层级关系，通过多角度渲染清晰展示纵梁与横梁的连接逻辑、各安装位的分布位置。设计过程中充分考虑卡车底盘的实际受力特性，纵梁的变截面弧度经过反复调整，避免应力集中问题，横梁的间距设置参考了成熟商用车的底盘布局，兼顾承载能力与部件安装空间，整体结构无冗余特征，所有几何特征都具备实际工程意义，可用于底盘结构教学、改装方案验证、相关零部件设计的参考基准，完整还原了重型卡车底盘的核心承载结构特点。
