摩托车悬架运动仿真三维结构设计

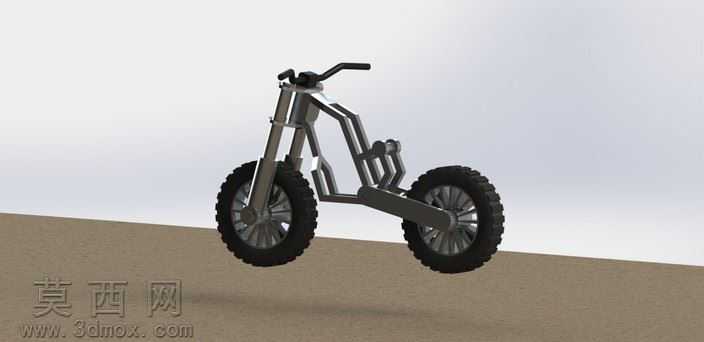

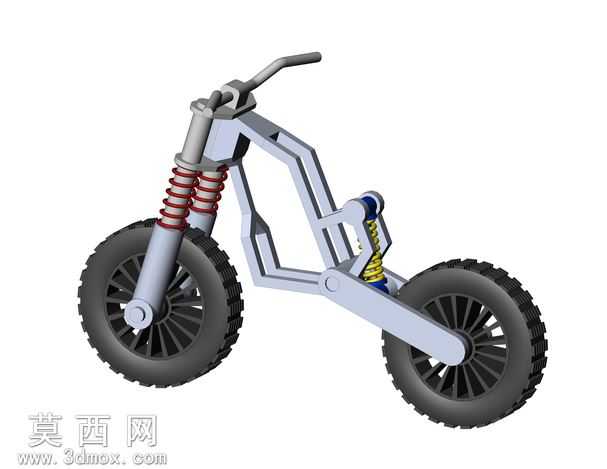

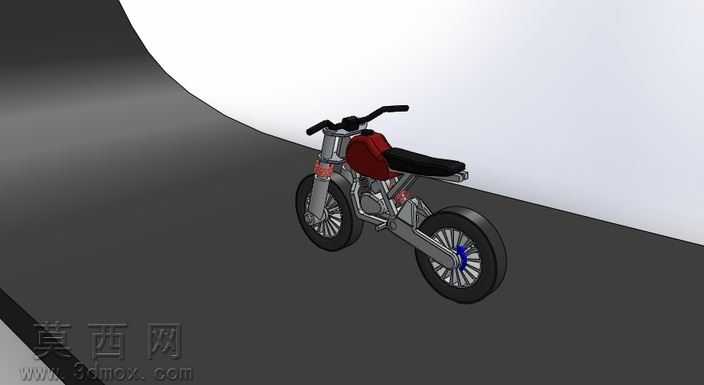

本作品围绕摩托车悬架的运动特性开展三维建模与仿真设计，在三维建模环节，首先按照两轮摩托车的整体比例完成车架主体的基准搭建，以车架与前轮、后轮的连接点位为核心基准，依次构建前叉转向结构、后摇臂铰接结构、减震器连接支座等核心部件，所有部件的装配关系严格参照实车的运动约束逻辑设置，保证各铰接点的转动自由度、减震器的轴向滑动自由度完全符合真实机械运动规则。材质渲染阶段，针对不同部件匹配对应材质属性：车架部分赋予哑光金属钢材材质，还原金属构件的磨砂质感与结构强度表现；车座部分赋予哑光黑色皮革材质，调整表面粗糙度参数模拟皮革的细微纹理；车轮部分分别构建橡胶轮胎的哑光防滑纹理与金属轮圈的亮面金属质感，轮胎表面添加细微的胎纹凹凸结构提升真实感；车把、油箱等覆盖件分别匹配磨砂塑料、亮面烤漆材质，调整环境反光参数让不同材质的光影表现层次分明，整体渲染场景搭建了带弧度的哑光灰色地面，搭配柔和的漫反射环境光，清晰呈现整车悬架的结构布局与装配关系。结构设计层面，重点还原悬架的运动行程逻辑：前悬架采用正置前叉结构，设置合理的伸缩行程限位，保证转向动作与减震动作互不干涉；后悬架采用摇臂搭配单筒减震器的结构，精准设定摇臂与车架的铰接点位置、减震器上下安装点的位置参数，让后轮在上下跳动过程中，减震器的压缩量、摇臂的摆动角度符合真实摩托车的悬架运动学特性，可模拟车辆驶过起伏路面时悬架的缓冲动作，直观呈现悬架系统对路面冲击的吸收过程。设计过程中反复调整各部件的相对位置与运动副参数，排除运动过程中的部件干涉问题，保证仿真运行时悬架动作顺畅自然，能够清晰展示摩托车悬架在不同工况下的运动轨迹与受力传递路径，为摩托车悬架的结构优化、运动特性分析提供直观的三维可视化参考。
