建筑施工用十字旋转脚手架连接夹具

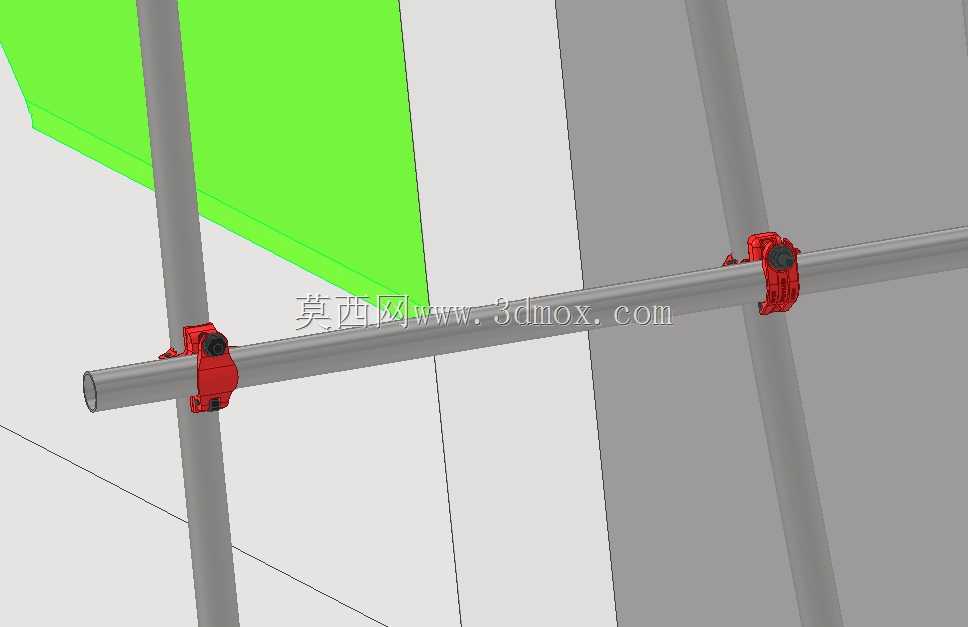

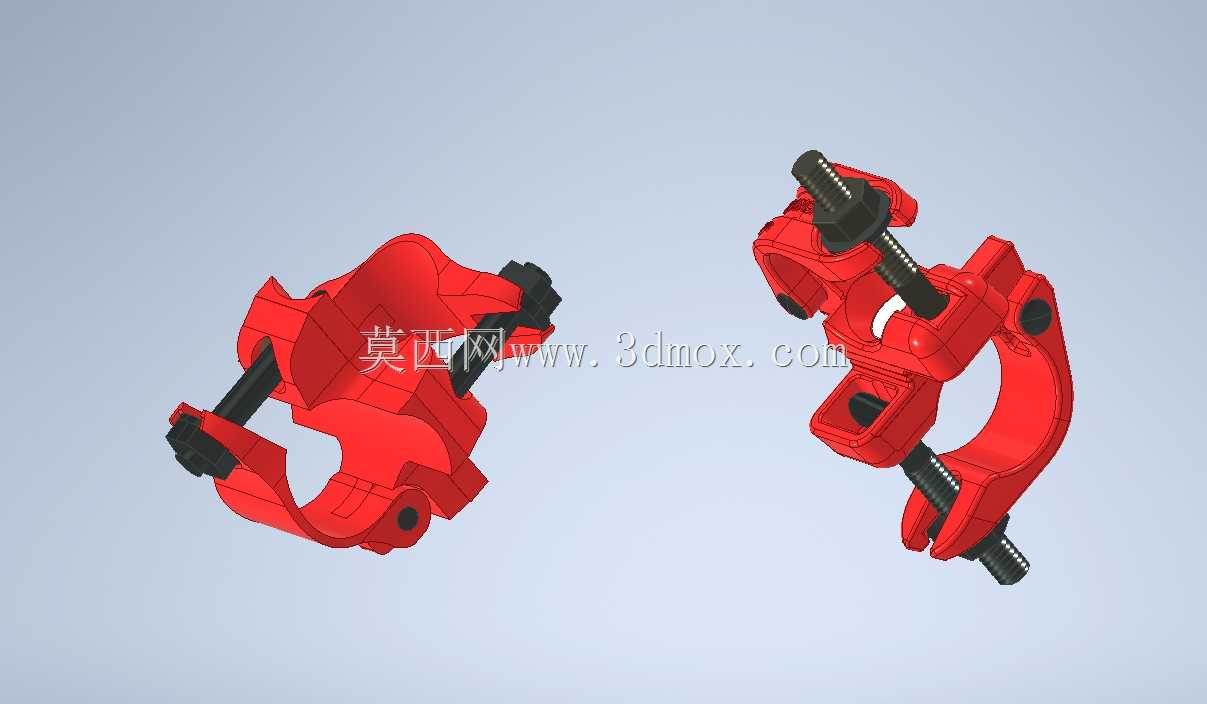

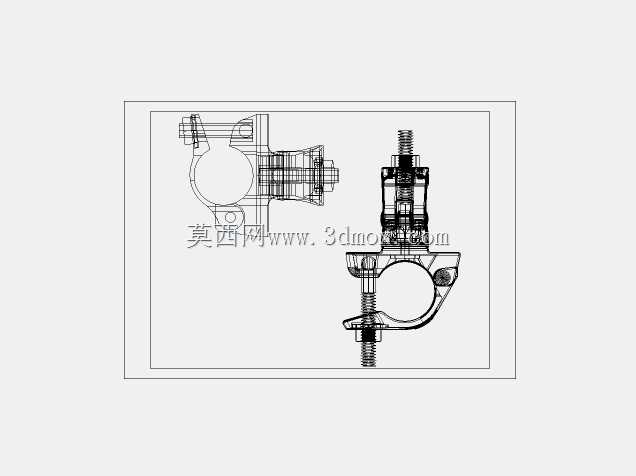

这款十字旋转脚手架夹具，是建筑施工场景中脚手架体系搭建的核心连接部件，主要应用于房建施工、桥梁支撑、舞台搭设、外架防护等各类需要钢管脚手架拼接的作业场景，承担着不同方向钢管之间的连接紧固作用，是保障脚手架整体结构稳定性、承重可靠性的关键五金构件。在实际施工过程中，脚手架需要根据建筑外立面造型、支撑受力需求、作业平台搭设走向灵活调整钢管的排布角度，这款夹具同时兼顾十字垂直连接与任意角度旋转连接的功能，既可以完成两根垂直相交钢管的刚性固定，也能根据搭设需求调整夹体角度，实现斜向支撑钢管、转角部位钢管的可靠连接，适配施工现场复杂多变的架体搭设需求，避免传统单一角度扣件无法适配异形架体搭设的痛点。从功能特性来看，这款夹具采用双抱箍式结构设计，两个独立的夹体分别抱紧对应钢管，中间的旋转铰接结构可以实现360度范围内的角度调整，锁紧后可提供足够的抱紧力，防止钢管出现滑移、偏转，保障架体在承受施工荷载、风荷载时的结构稳定性，夹体的弧形抱紧面完全贴合钢管外壁，增大接触摩擦力的同时，避免局部应力集中对钢管表面造成压损，延长脚手架钢管的重复使用寿命。在设计思路上，这款夹具完全适配外径48.3mm的标准脚手架钢管，夹体的内弧尺寸严格匹配钢管外径公差，锁紧螺栓的长度、排布位置经过受力验算，既保证足够的锁紧行程，也避免螺栓过长影响施工操作、过短导致锁紧力不足的问题，夹体本身的结构做了加强筋设计，在关键受力部位增加壁厚，在控制整体重量的前提下提升结构强度，降低施工人员搬运、安装的劳动强度，同时铰接部位做了防脱限位设计，避免调整角度时夹体出现分离脱落，提升高空作业时的安装安全性。从安装边界来看，这款夹具安装时不需要额外的辅助工具，使用常规扳手即可完成锁紧操作，两个夹体的最小安装间距可适配钢管紧密排布的需求，旋转部位的转动阻尼适中，既可以在安装时灵活调整角度，也能在角度调整到位后不会出现自由晃动，方便施工人员对位锁紧，适配施工现场快速搭设架体的作业节奏，能够有效提升脚手架搭设的施工效率，降低架体连接部位的安全隐患。
