小型立式均质处理工业设备结构设计

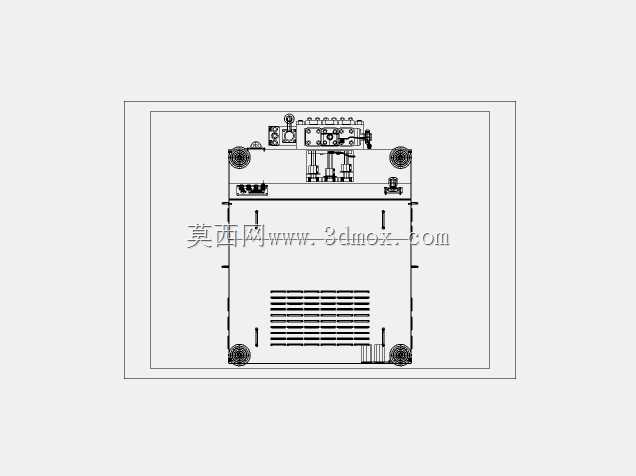

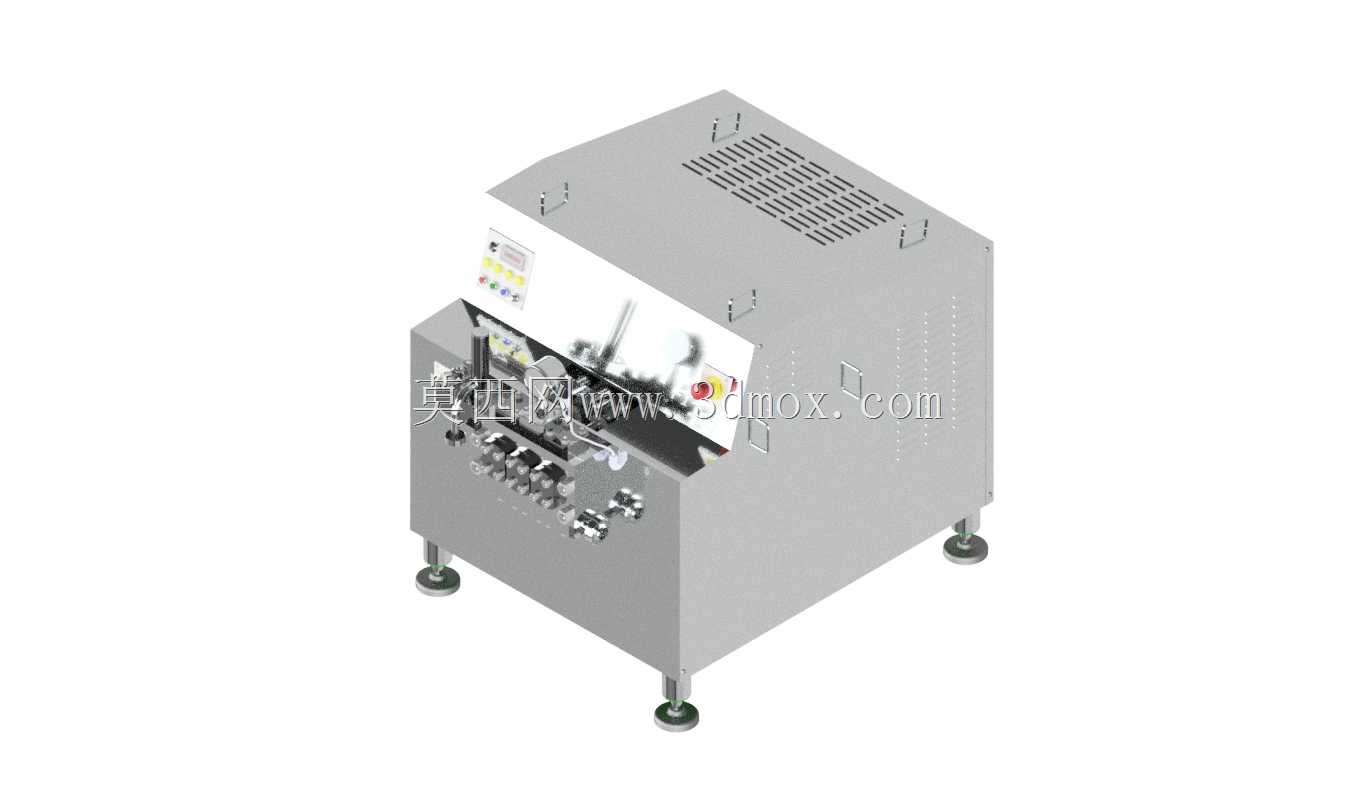

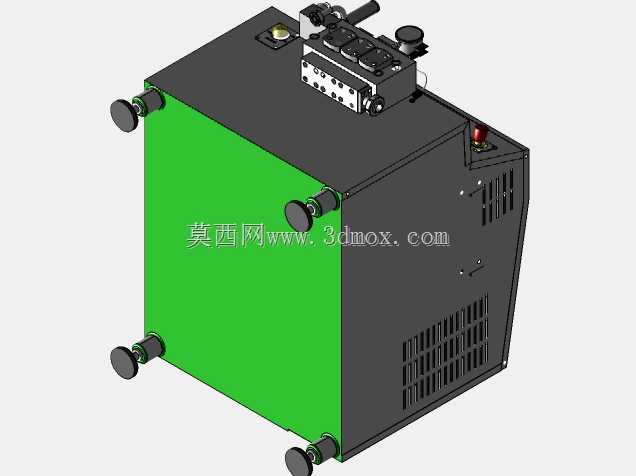

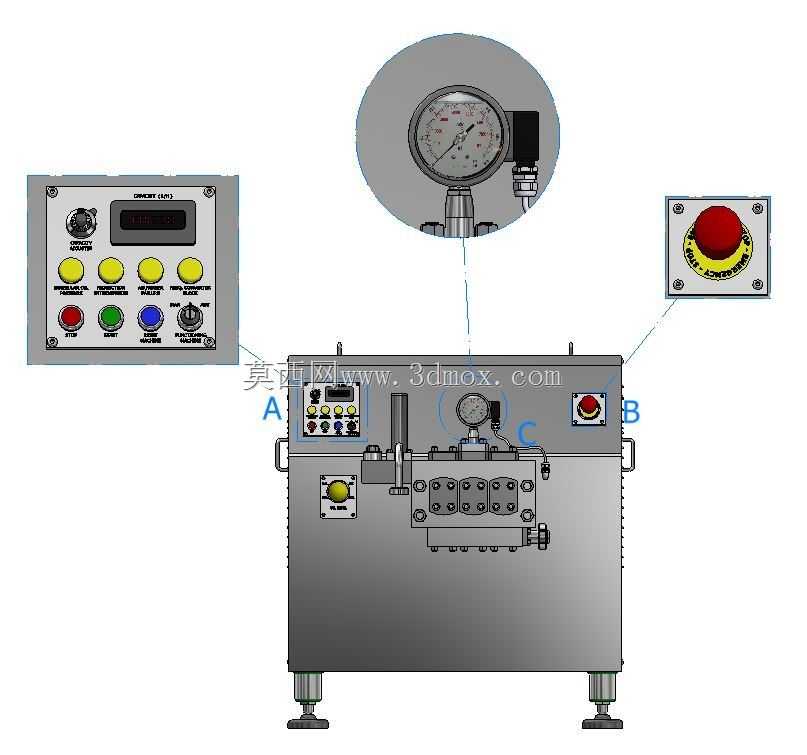

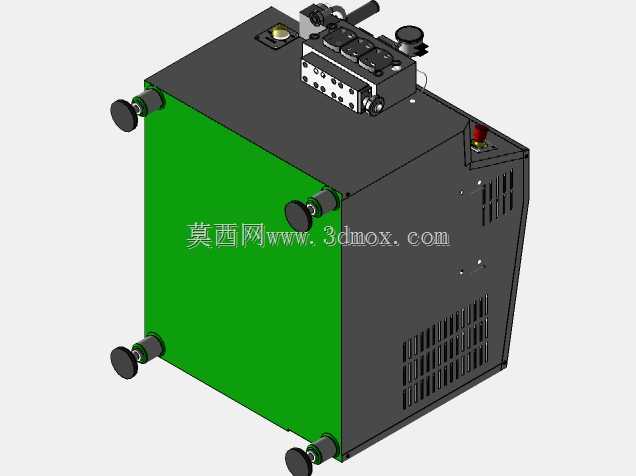

这款均质设备主要面向中小批量流体物料的精细化处理场景，常见应用在食品饮品加工、精细化工配料、生物制剂预处理等生产环节，核心作用是对存在分层、团聚的多相混合物料进行均质分散处理，让物料内的不同组分粒径均匀分布，避免出现分层、沉淀、组分团聚的问题，保障最终产出物料的质地均一性与品质稳定性。设备额定处理能力为每小时850升，折算为0.85立方米每小时的处理通量，适配中小产能生产线的在线均质需求，也可作为实验室中试、小批量定制化生产的核心处理设备使用。从功能设计来看，设备前端操作区集成了调控组件、状态显示模块与物料接驳接口，操作人员可在设备正面完成参数调整、运行状态监控、物料管路对接的全部操作，无需绕转到设备侧方，符合一线生产操作的人机交互逻辑。设备上部的壳体区域开设了阵列式通风散热槽，可将内部动力组件、均质核心部件运行产生的热量及时排出，避免长时间运行时内部积热导致部件性能衰减，延长设备连续运行时长。设备整体采用立式方箱结构设计，底部配置四个可调节高度的支撑脚杯，可根据安装地面的平整度调整每个脚杯的支撑高度，保障设备运行时处于水平状态，降低内部运动部件运行时的振动幅度与运行噪音。设备的安装边界设计充分考虑了生产车间的空间利用率，方箱式的规整外形可紧贴车间墙面放置，也可嵌入生产线的工位间隙中，无需预留过多侧向操作空间，仅需在正面预留操作与管路维护的空间即可，适配空间紧凑的中小生产车间布局。设计过程中优先考虑了设备的运行稳定性与维护便捷性，外壳采用分体式钣金拼接结构，需要检修内部部件时可快速拆卸对应位置的壳体面板，无需整体拆解设备外壳，降低日常维护的操作难度；操作区的控制元件采用嵌入式安装设计，与外壳表面保持齐平，避免生产过程中物料飞溅堆积在元件缝隙中，也便于日常清洁擦拭，符合食品、医药类生产场景的卫生清洁要求。设备的物料处理核心部件采用密闭式结构设计，运行过程中可避免物料与外部环境发生交叉污染，也可防止易挥发类物料在处理过程中向外逸散，适配不同属性物料的处理需求。
